在InTouch中如何使用excel做报表VIP免费

在InTouch中如何使用excel做报表_第1页
1/7
在InTouch中如何使用excel做报表_第2页
2/7
在InTouch中如何使用excel做报表_第3页
3/7

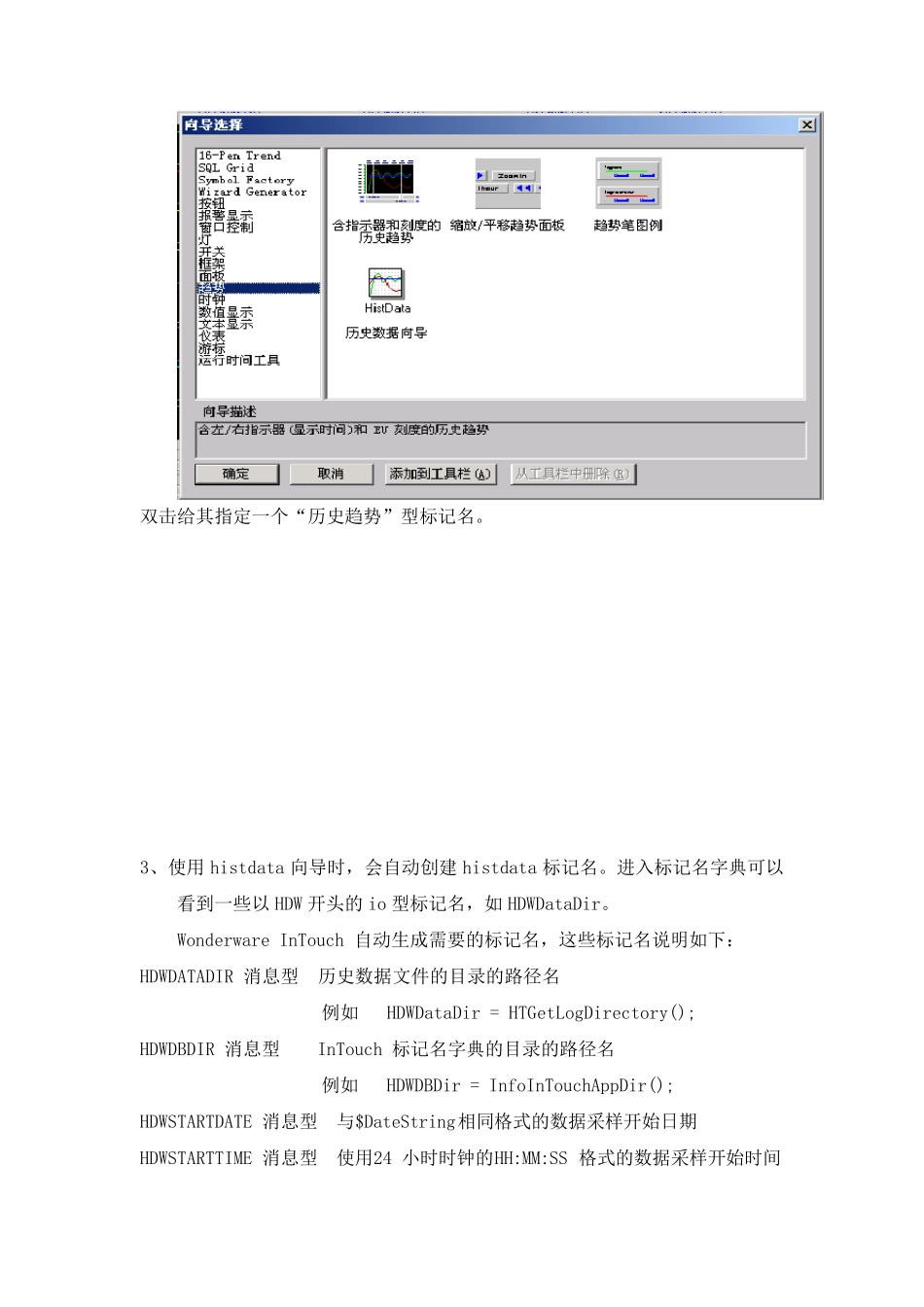

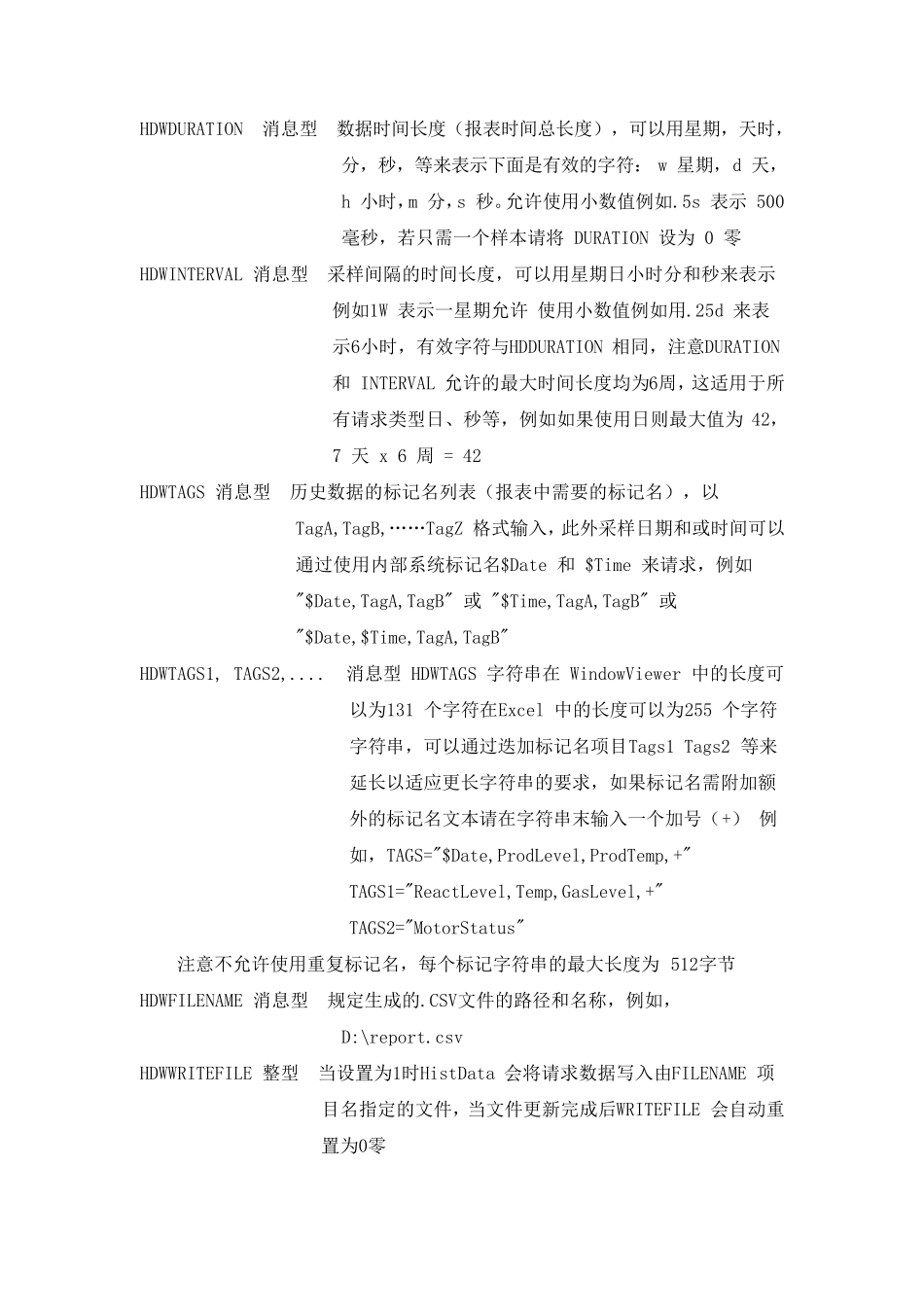

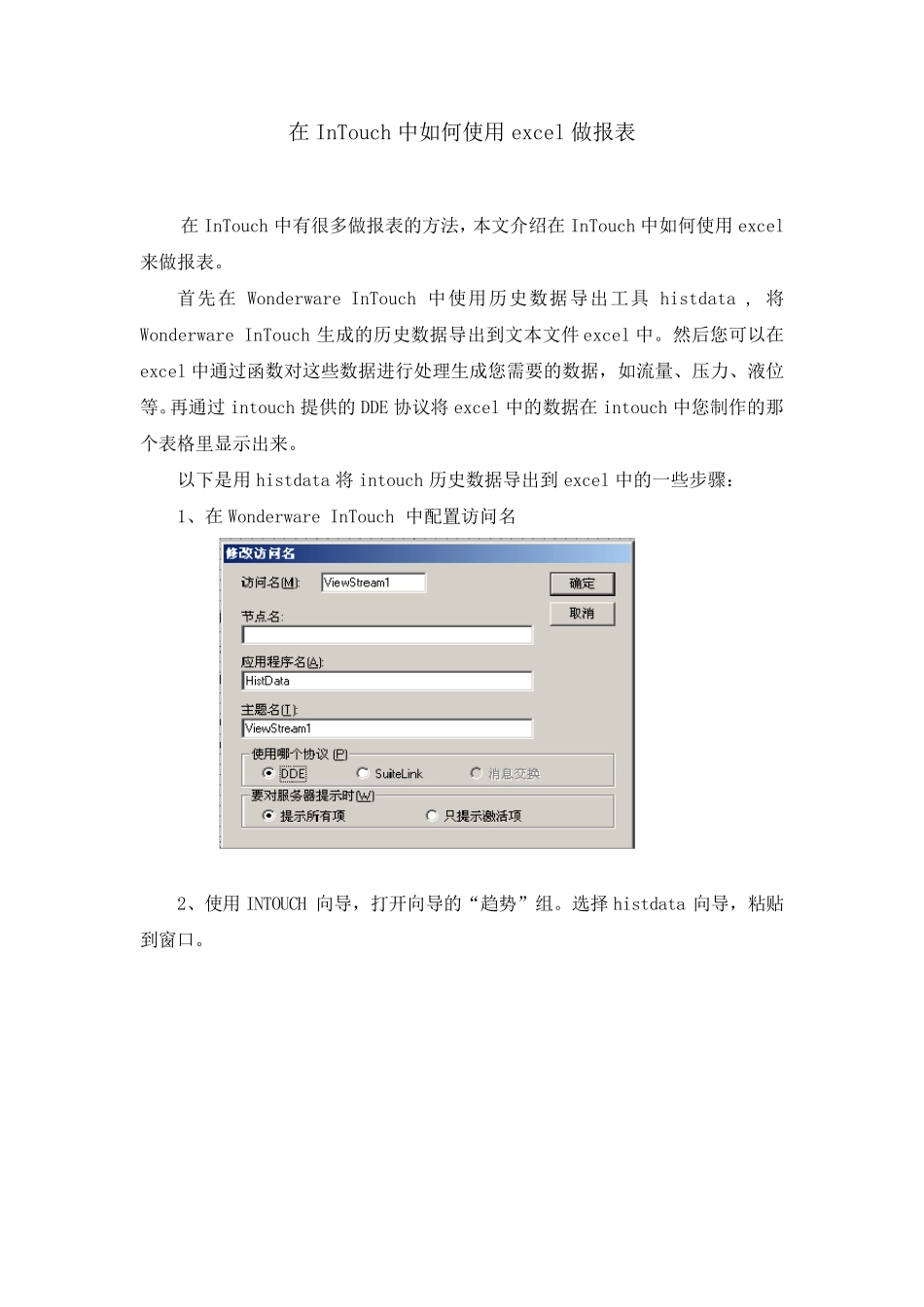

在InTouch 中如何使用excel 做报表 在InTouch 中有很多做报表的方法,本文介绍在InTouch 中如何使用excel来做报表。 首先在Wonderware InTouch 中使用历史数据导出工具histdata , 将Wonderware InTouch 生成的历史数据导出到文本文件excel 中。然后您可以在excel 中通过函数对这些数据进行处理生成您需要的数据,如流量、压力、液位等。再通过intouch 提供的DDE 协议将excel 中的数据在intouch 中您制作的那个表格里显示出来。 以下是用histdata 将intouch 历史数据导出到excel 中的一些步骤: 1、在Wonderware InTouch 中配置访问名 2、使用INTOUCH 向导,打开向导的“趋势”组。选择 histdata 向导,粘贴到窗口。 双击给其指定一个“历史趋势”型标记名。 3、使用 histdata 向导时,会自动创建 histdata 标记名。进入标记名字典可以看到一些以 HDW 开头的 io 型标记名,如 HDWDataDir。 Wonderware InTouch 自动生成需要的标记名,这些标记名说明如下: HDWDATADIR 消息型 历史数据文件的目录的路径名 例如 HDWDataDir = HTGetLogDirectory(); HDWDBDIR 消息型 InTouch 标记名字典的目录的路径名 例如 HDWDBDir = InfoInTouchAppDir(); HDWSTARTDATE 消息型 与$DateString相同格式的数据采样开始日期 HDWSTARTTIME 消息型 使用24 小时时钟的HH:MM:SS 格式的数据采样开始时间 HDWDURATION 消息型 数据时间长度(报表时间总长度),可以用星期,天时,分,秒,等来表示下面是有效的字符:w 星期,d 天,h 小时,m 分,s 秒。允许使用小数值例如.5s 表示 500 毫秒,若只需一个样本请将 DURATION 设为 0 零 HDWINTERVAL 消息型 采样间隔的时间长度,可以用星期日小时分和秒来表示 例如1W 表示一星期允许 使用小数值例如用.25d 来表示6小时,有效字符与HDDURATION 相同,注意DURATION 和 INTERVAL 允许的最大时间长度均为6周,这适用于所有请求类型日、秒等,例如如果使用日则最大值为 42,7 天 x 6 周 = 42 HDWTAGS 消息型 历史数据的标记名列表(报表中需要的标记名),以TagA,TagB,……TagZ 格式输入,此外采样日期和或时间可以通过使用内部系统标记名$Date 和 $Time 来请求,例如 "$Date,TagA,TagB" 或 "$Time,TagA,TagB" 或"$Date,$Time,TagA,TagB" HDWTAGS1, TAGS2,.... 消息型 HDWTAGS 字符串在 WindowViewer 中的长度...
