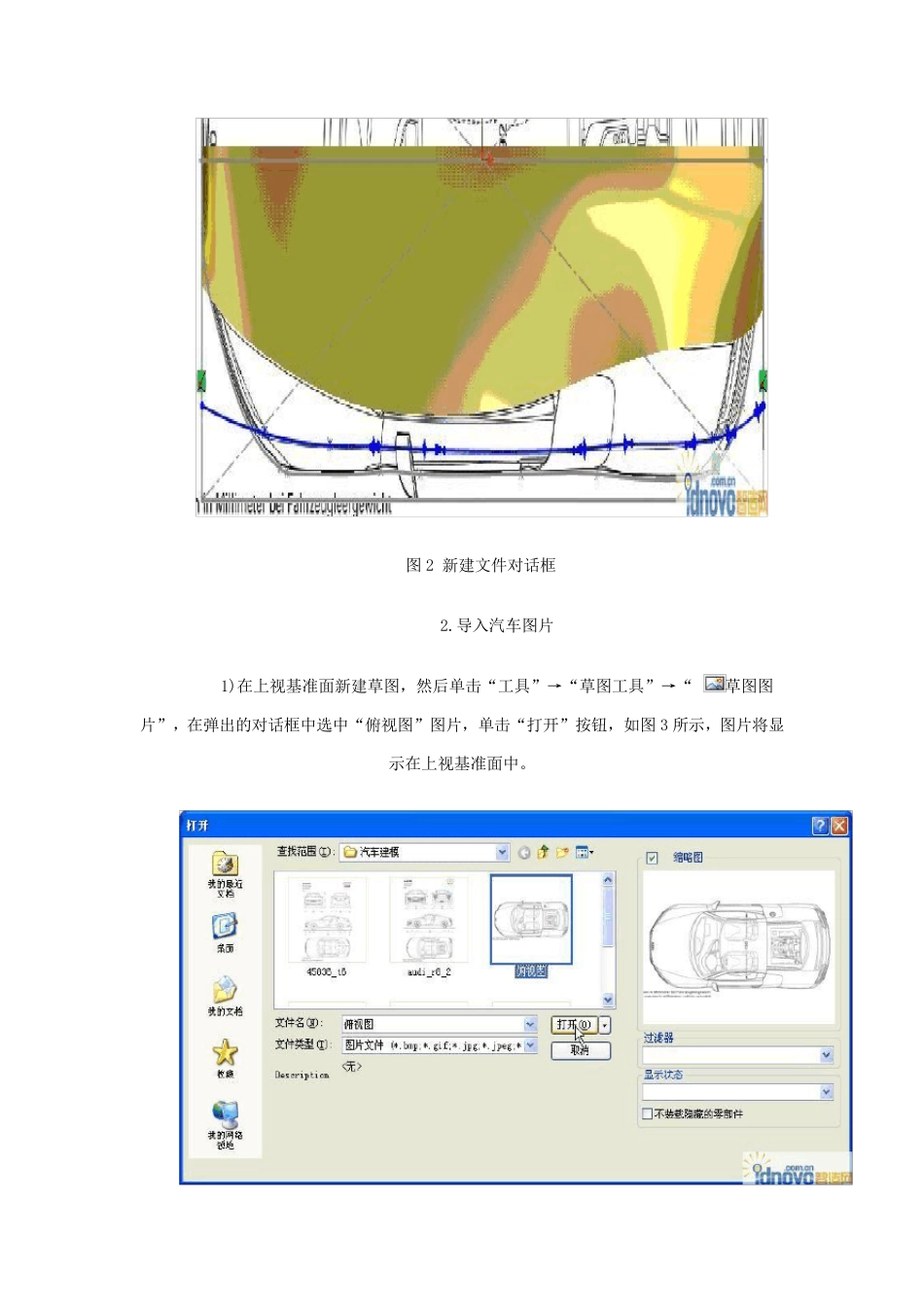

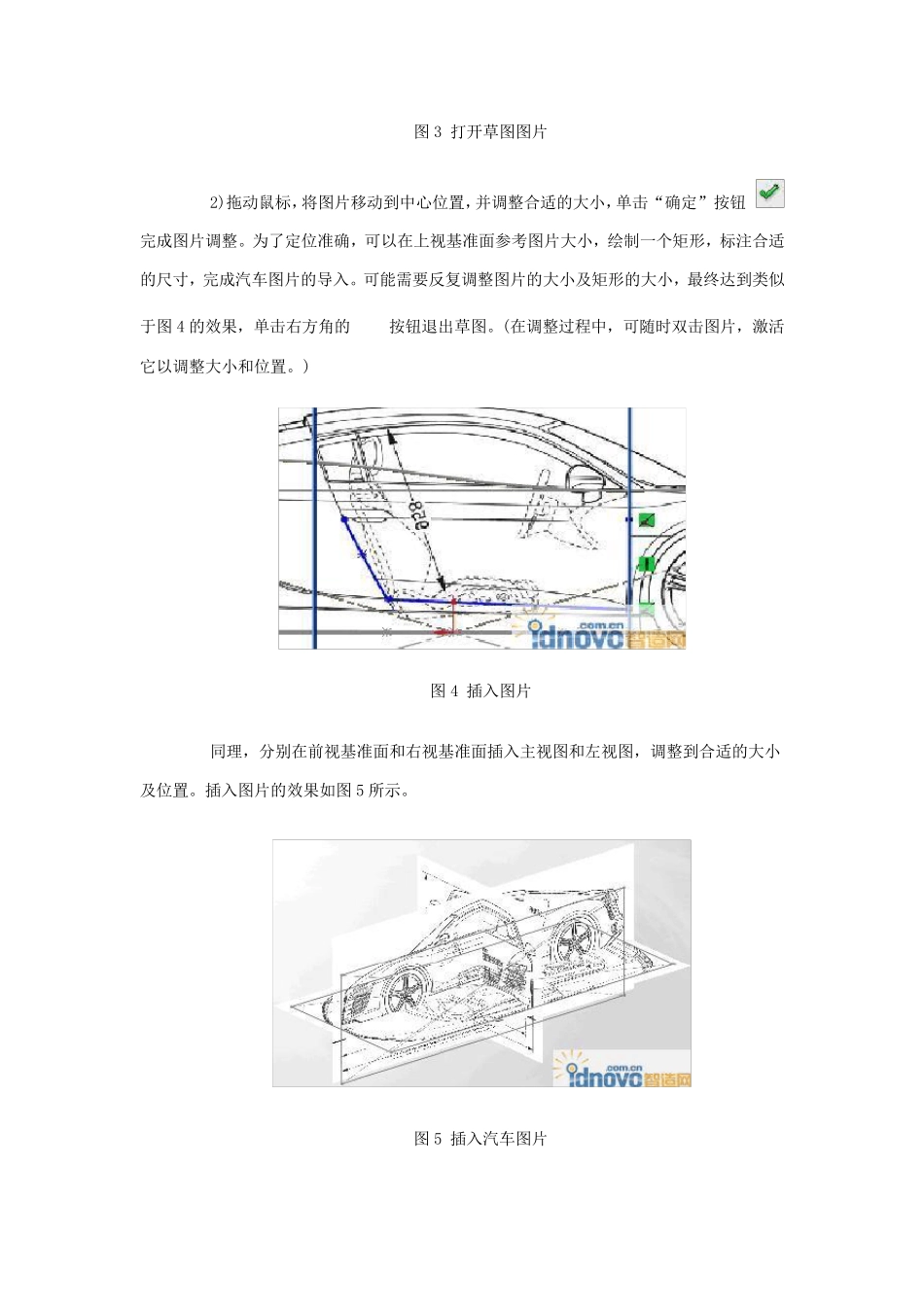

在 SolidWorks 中 利 用 三 视 图 进 行 汽 车 建 模 的 一 般 方 法 是 : 首 先 将 汽 车 视 图 分 别 导 入 到 相 应基 准 面 作 为 草 绘 的 参 考 , 然 后 找 到 各 视 图 中 对 应 的 轮 廓 线 , 进 行 投 影 形 成 空 间 曲 线 , 最 后 进行 放 样 等 操 作 。 限 于 篇 幅 , 本 文 将 以 audi R8 为 例 介 绍 汽 车 壳 体 建 模 的 大 致 过 程 , 细 节 部 分省 略 , 留 给 读 者 们 自 行 完 善 。 一 、 建 模 前 的 图 片 准 备 二 、 为 了 使 建 模 过 程 更 加 贴 合 实 际 , 除 需 准 备 好 audi R8 的 平 面 图 纸 外 ,建 议 详 细 收 集 该 型 汽 车 的 实 物 图 片 及 细 节 图 片 。 三 、 首 先 利 用 图 片 处 理 软 件 (如 PhotoShop)对 图 片 进 行 必 要 的 裁 剪 , 将 图片 以 主 视 图 、 左 视 图 及 俯视 图 的 形 式进 行 裁 剪 , 并分 别 保存为 单独的 图 片 文 件 , 以便后 续的 操 作 。 四、 二 、 汽 车 壳 体 建 模 五、 1.打开SolidWorks 软 件 六、 单击“开始”→“所有程 序”→“SolidWorks 2009”→“SolidWorks 2009 x64 Edition SP3.0”→“SolidWorks 2009 x64 Edition SP3.0”, 打开软 件 或双击桌面 快捷图 标 打开软 件 。 七、 1)单击“新建 ”按钮 , 如 图 1 所示 。 图 1 软 件 打开界 面 2)在 弹 出 的 “新建 Solidworks 文 件 ”对 话 框 中 单击“零 件 ”按钮, 然 后 单击“确 定 ”按钮, 如 图 2 所示 。 图2 新建文件对话框 2.导入汽车图片 1)在上视基准面新建草图,然后单击“工具”→“草图工具”→“ 草图图片”,在弹出的对话框中选中“俯视图”图片,单击“打开”按钮,如图3 所示,图片将显示在上视基准面中。 图3 打开草图图片 2)拖动鼠标,将图片移动到中心位置,并调整合适的大小,单击“确定”按钮 完成图片调整。为了定位准确,可以在上视基准面参考图片大小,绘制一个矩形,标注合适的尺寸,完成汽车图片的导入。可能需要反复调整图片的大小及矩形的大小,最终达到类似于图4 的效果,单击右方角的 按钮退出...
