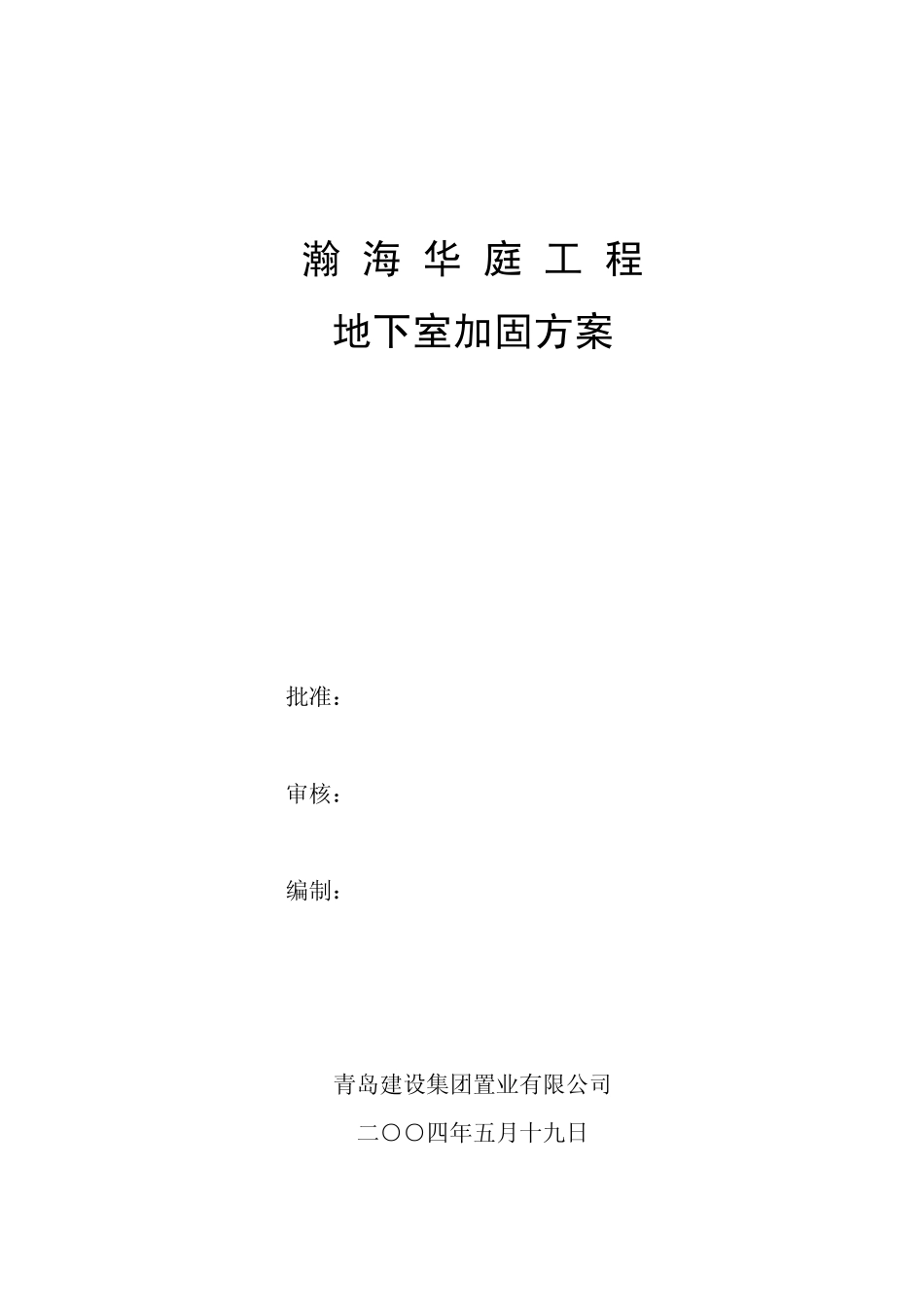

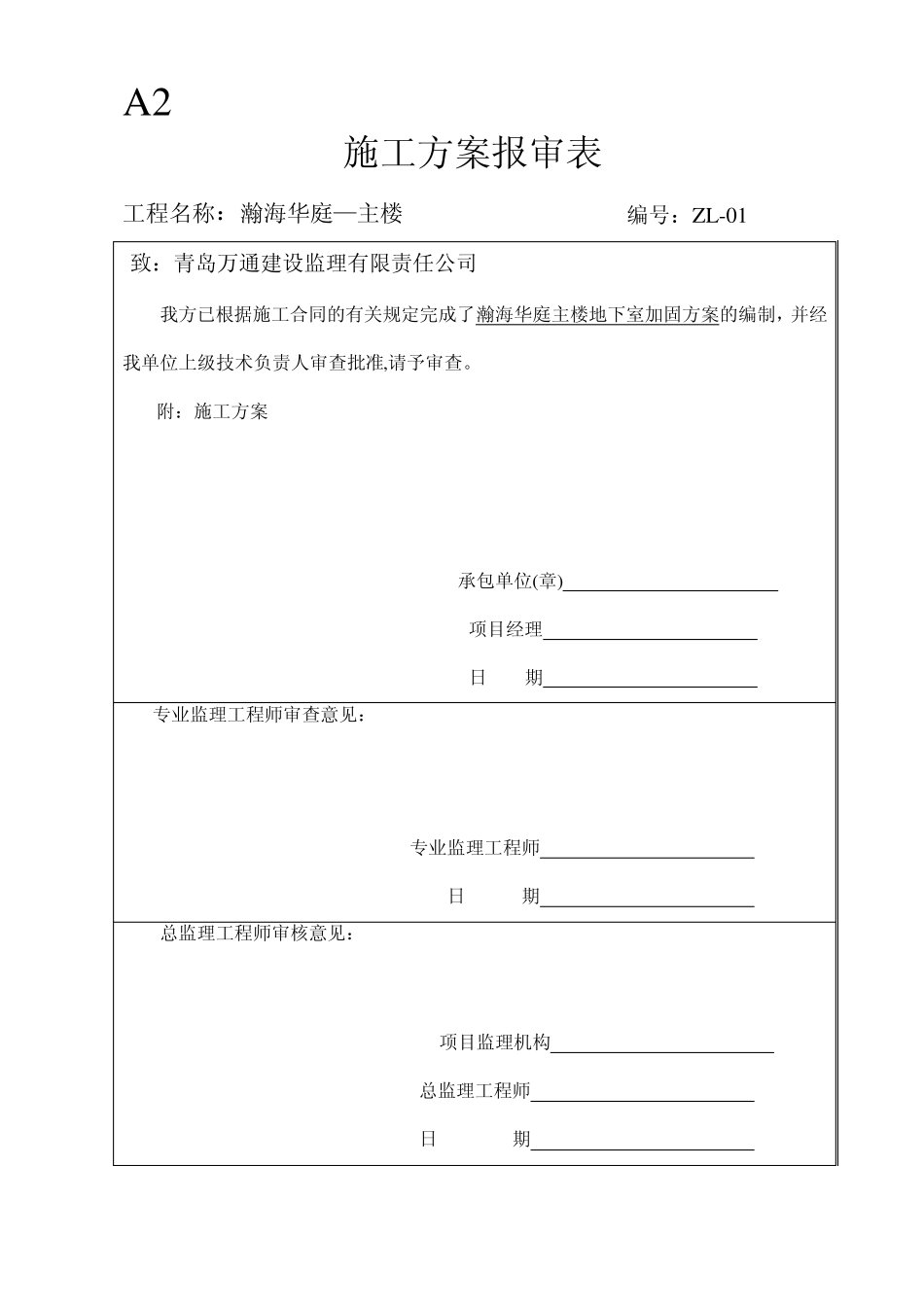

瀚 海 华 庭 工 程 地下室加固方案 批准： 审核： 编制： 青岛建设集团置业有限公司 二○○四年五月十九日 A2 施工方案报审表 工程名称：瀚海华庭—主楼 编号：ZL-01 致：青岛万通建设监理有限责任公司 我方已根据施工合同的有关规定完成了瀚海华庭主楼地下室加固方案的编制，并经我单位上级技术负责人审查批准,请予审查。 附：施工方案 承包单位(章) 项目经理 日 期 专业监理工程师审查意见： 专业监理工程师 日 期 总监理工程师审核意见： 项目监理机构 总监理工程师 日 期 瀚海华庭工程 地下室加固方案 - １ - 1.工程概况 主楼是本工程的一区，地上32层，分别有住宅和办公两部分内容（含设备转换层和水箱间和电梯机房层），地下三层，地下一至三层早已施工完毕，主楼地下一至三层高度分别为5.25m、4.2m、3.9m。主楼结构形式为钢筋混凝土框支-剪力墙结构，地下室底板采用肋梁式筏板结构，由于使用功能变化，需对他楼地下室进行改造和加固。该地下室混凝土的标号为C40S8。改造加固共分四个部分：对外墙柱的加固、新增剪力墙、楼板下增设梁、新开洞口和±0.000的楼板的处理。 2.加固方案 2.1 对外墙柱的加固 2.1.1钢筋的种植、绑扎 植筋采用喜力得（HILTI）HIT-HT150种植技术（见附页），具体施工步骤为：柱、墙面弹线→柱、墙面凿毛→钢筋定位放线→机械钻孔→清孔→注胶→植筋。在钻孔时，由于原有结构中已配置了一定数量的钢筋所钻孔位于图纸要求会有一定的误差。根据现场的实际情况，如果有必要的话，用钢筋保护层测定仪测出原有钢筋的位置；如果钢筋太密，保护层测定仪无法使用时，则需用氧炔焰局部适当加热，调整钢筋使其局部弯曲，空开距离。钢筋受热时会降低其力学性能，但由于原有钢筋数量较多，局部一两根钢筋热弯后整体上对原构件承载力影响不大。涉及钢筋数量较多时，则需谨慎行事并征得设计人员的同意。拉结筋为12，植入剪力墙中，植筋埋深为15d，地下三层的主筋植入底板混凝土中，钢筋埋深为15d，地下二层和地下一层的主筋按照规范采用双面搭接焊和下层的钢筋连接，如遇楼板妨碍则凿洞穿过。在植筋时，要按照规范要求分批对种植的钢筋进行试拉，严格控制植筋质量。在地下室外侧潮湿有水的地方植筋时，采用喜力得 500型胶，植筋方法同 150型种植技术。 在地下室内、外侧植筋时，需达设脚手架，脚手架采用48mm×3.5mm的钢管，横距 1200mm,纵距 900mm,步高1200mm。脚手架上铺设竹...
