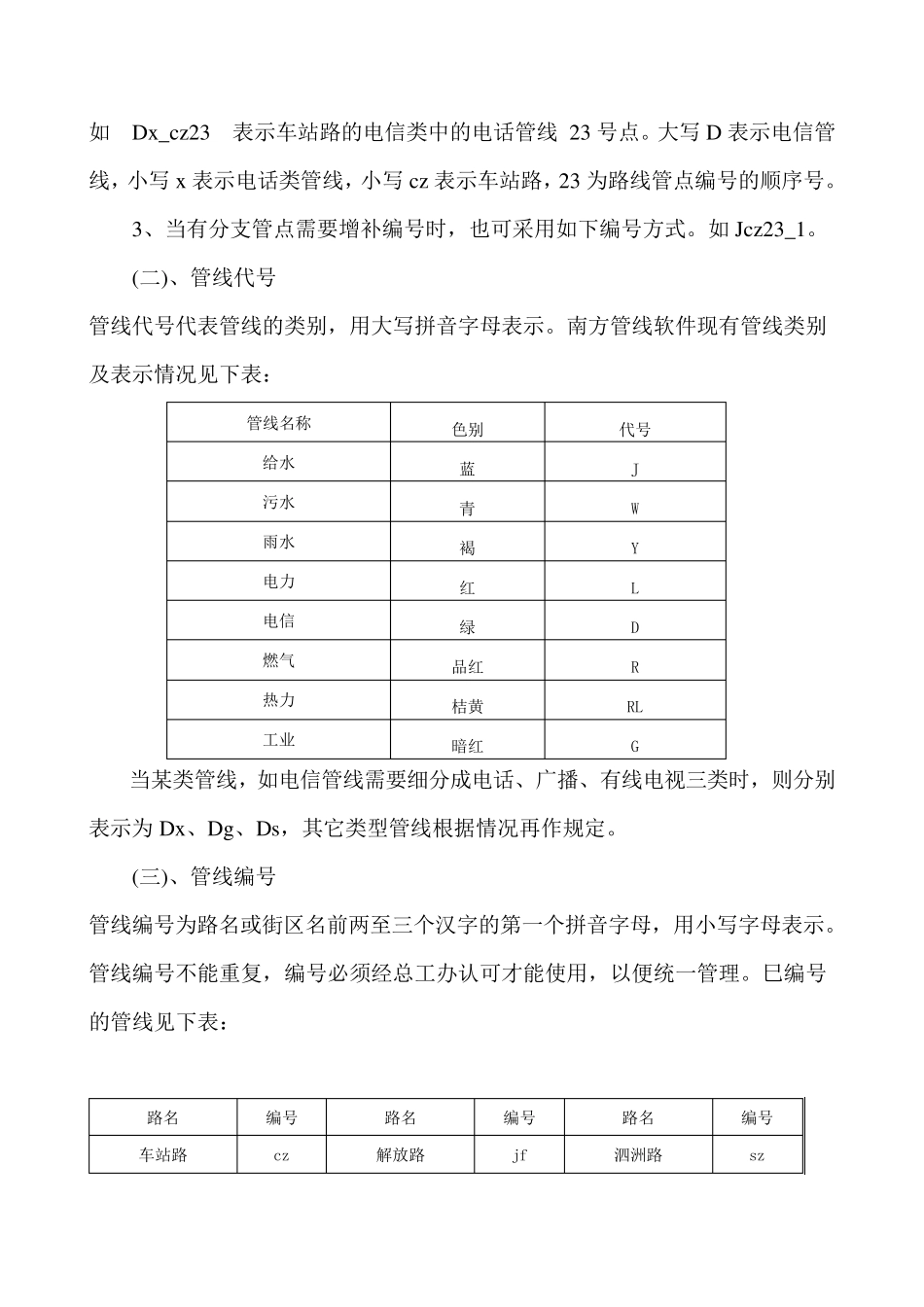

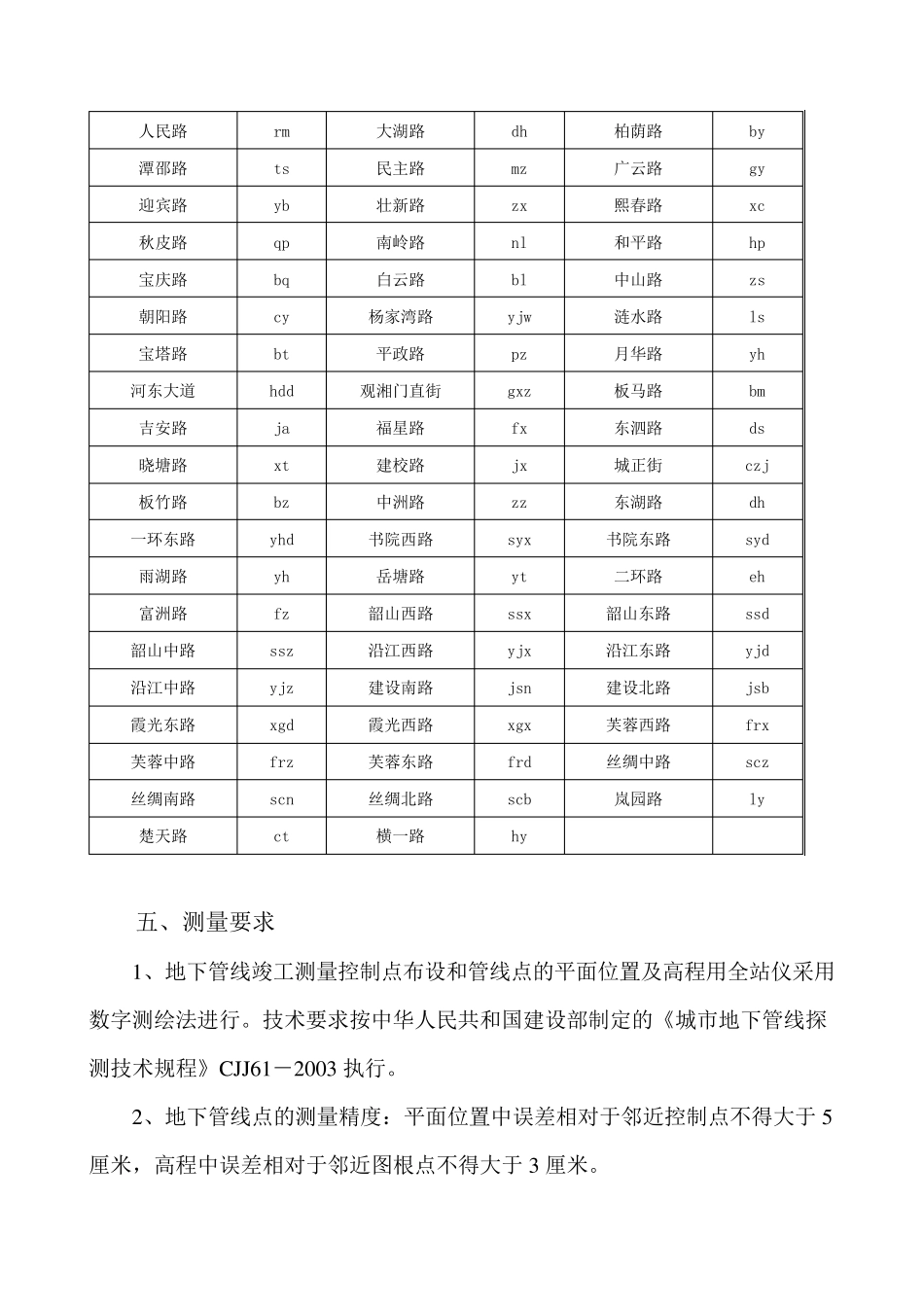

地下管线竣工测量技术要求 一、测图比例尺 地下管线竣工测量图比例尺一般采用 1：500。线路长度在 1.0 公里以上，考虑图纸使用方便，测图比例尺也可采用 1：1000。 二、坐标、高程系统 地下管线竣工测量平面坐标采用湘潭市独立坐标系统，高程采用 1956 年黄海高程系统。 三、图廓要求 地下管线竣工测量图当管线成带状分布时按地形图带状分幅法分幅；当管线成片分布时，按地形图统一分幅法分幅。按带状分幅法分幅时，图中应标注北方向，并均匀标注 4 个方格角点坐标。 四、地下管线编号规定 为了使管线数据符合现有南方管线成图软件的数据格式，为建立地下管线数据库，并有效地对数据库进行动态管理，特将地下管线点编号规定如下： (一)、管线点编号 1、管线点的编号和标记按《城市地下管线探测技术规程》进行大类分类时，采用管线代号、管线编号和管线点顺序号三部分组成的编号表示。 如 Jcz23 表示车站路的给水管线 23 号点。大写 J 表示给水管线，小写 cz 表示车站路，23 为路线管点编号的顺序号。 2、管线点的编号和标记按《城市地下管线探测技术规程》进行大类下细分时，采用管线代号加下划线、管线编号和管线点顺序号三部分组成的编号表示。 如 Dx_cz23 表示车站路的电信类中的电话管线 23 号点。大写D 表示电信管线，小写x 表示电话类管线，小写cz 表示车站路，23 为路线管点编号的顺序号。 3、当有分支管点需要增补编号时，也可采用如下编号方式。如Jcz23_1。 (二)、管线代号 管线代号代表管线的类别，用大写拼音字母表示。南方管线软件现有管线类别及表示情况见下表： 管线名称 色别 代号 给水 蓝 J 污水 青 W 雨水 褐 Y 电力 红 L 电信 绿 D 燃气 品红 R 热力 桔黄 RL 工业 暗红 G 当某类管线，如电信管线需要细分成电话、广播、有线电视三类时，则分别表示为Dx、Dg、Ds，其它类型管线根据情况再作规定。 (三)、管线编号 管线编号为路名或街区名前两至三个汉字的第一个拼音字母，用小写字母表示。管线编号不能重复，编号必须经总工办认可才能使用，以便统一管理。巳编号的管线见下表： 路名 编号 路名 编号 路名 编号 车站路 cz 解放路 jf 泗洲路 sz 人民路 rm 大湖路 dh 柏荫路 by 潭邵路 ts 民主路 mz 广云路 gy 迎宾路 yb 壮新路 zx 熙春路 xc 秋皮路 qp 南岭路 nl 和平路 hp 宝庆路 bq 白云路 bl 中山路 zs 朝阳...
