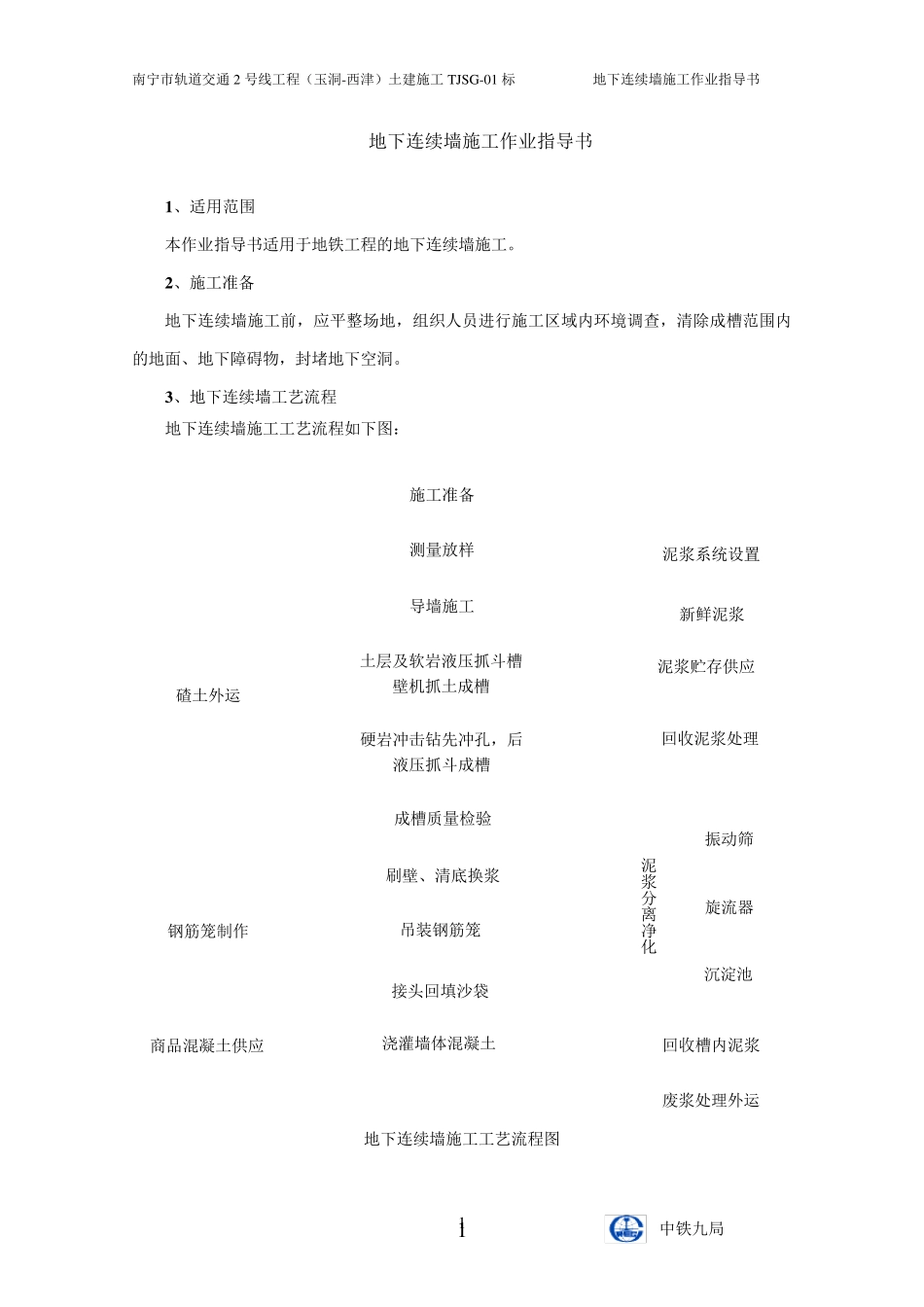

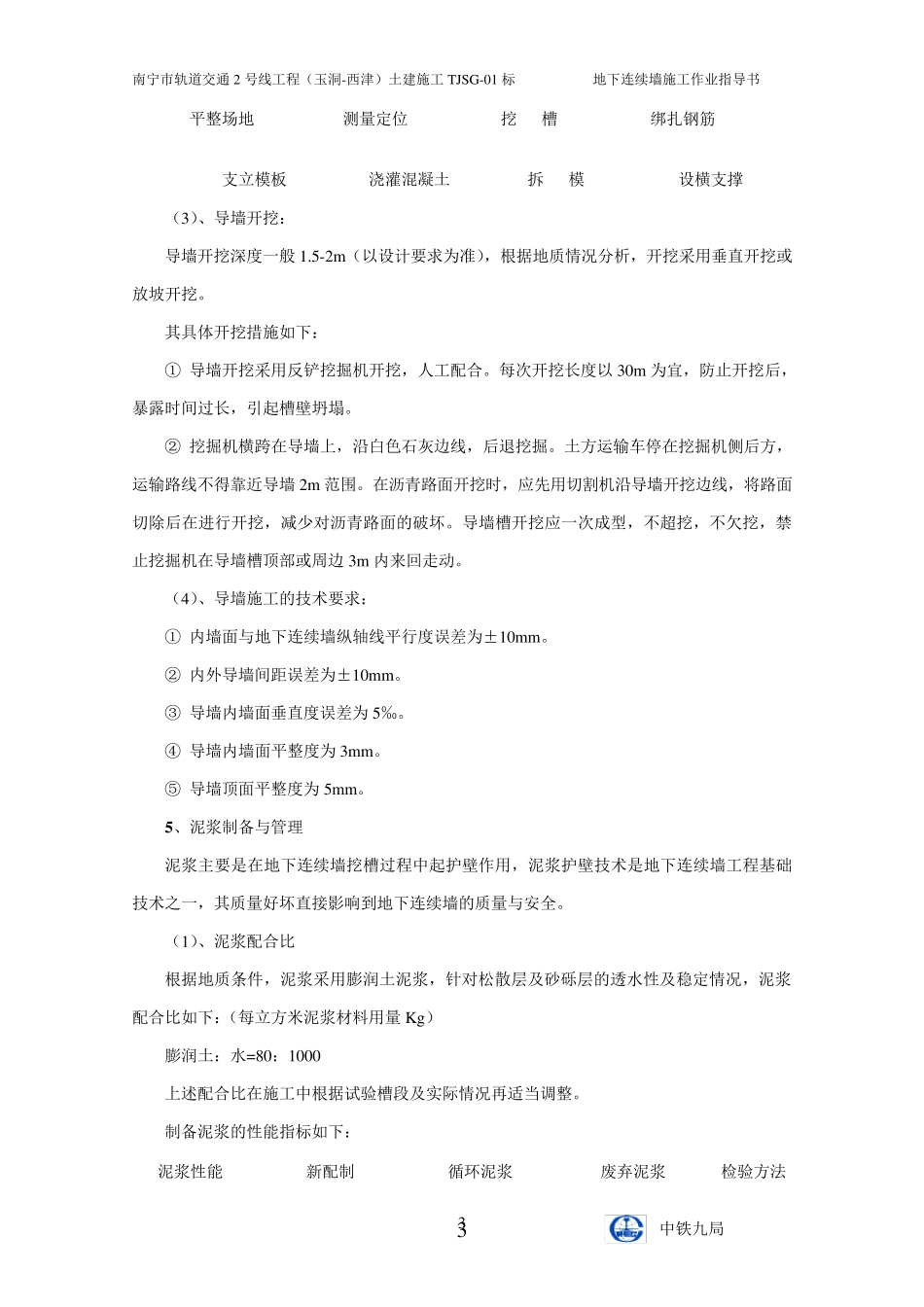

南宁市轨道交通2 号线工程（玉洞-西津）土建施工TJSG-01 标 地下连续墙施工作业指导书 1 中铁九局 1 地下连续墙施工作业指导书 1 、适用范围 本作业指导书适用于地铁工程的地下连续墙施工。 2 、施工准备 地下连续墙施工前，应平整场地，组织人员进行施工区域内环境调查，清除成槽范围内的地面、地下障碍物，封堵地下空洞。 3 、地下连续墙工艺流程 地下连续墙施工工艺流程如下图： 地下连续墙施工工艺流程图 泥浆分离净化 泥浆系统设置 新鲜泥浆 泥浆贮存供应 回收泥浆处理 回收槽内泥浆 碴土外运 钢筋笼制作 商品混凝土供应 浇灌墙体混凝土 导墙施工 土层及软岩液压抓斗槽壁机抓土成槽 成槽质量检验 刷壁、清底换浆 吊装钢筋笼 废浆处理外运 振动筛 旋流器 沉淀池 施工准备 接头回填沙袋 硬岩冲击钻先冲孔，后液压抓斗成槽 测量放样 南宁市轨道交通2 号线工程（玉洞-西津）土建施工TJSG-01 标 地下连续墙施工作业指导书 2 中铁九局 2 4 、导墙施工 导墙是控制地下连续墙各项指标的基准，它起着支护槽口土体，承受地面荷载和稳定泥浆液面的作用。 （1）、导墙设计 根据施工区域地质情况，导墙做成“┓┏”形现浇钢筋混凝土结构，内侧净宽度比地下连续墙宽 50m m ，如图所示： 80×80@1000方木支撑C20混凝土垫层车站基坑导墙 导墙示意图 （2）、导墙施工 用全站仪放出地下连续墙轴线，并放出导墙位置(地下连续墙轴线向基坑外侧外放100m m )，导墙开挖采用小型挖掘机开挖，人工配合清底。基底夯实后，铺设50m m 厚 C20 混凝土垫层，混凝土浇筑采用插入式振捣器振捣。导墙顶高出地面不小于 100m m ，以防止地面水流入槽内，污染泥浆。导墙顶面做成水平，考虑地面坡度影响，在适当位置做成台阶。在导墙的混凝土达到设计强度前，禁止任何重型机械和运输设备在其旁边通过。导墙施工缝与地下连续墙接缝错开。其施工顺序如下： 南宁市轨道交通 2 号线工程（玉洞-西津）土建施工 TJSG-01 标 地下连续墙施工作业指导书 3 中铁九局 3 （3）、导墙开挖： 导墙开挖深度一般 1.5-2m （以设计要求为准），根据地质情况分析，开挖采用垂直开挖或放坡开挖。 其具体开挖措施如下： ① 导墙开挖采用反铲挖掘机开挖，人工配合。每次开挖长度以 30m 为宜，防止开挖后，暴露时间过长，引起槽壁坍塌。 ② 挖掘机横跨在导墙上，沿白色石灰边线，后退挖掘。土方运输车停在挖掘机...
