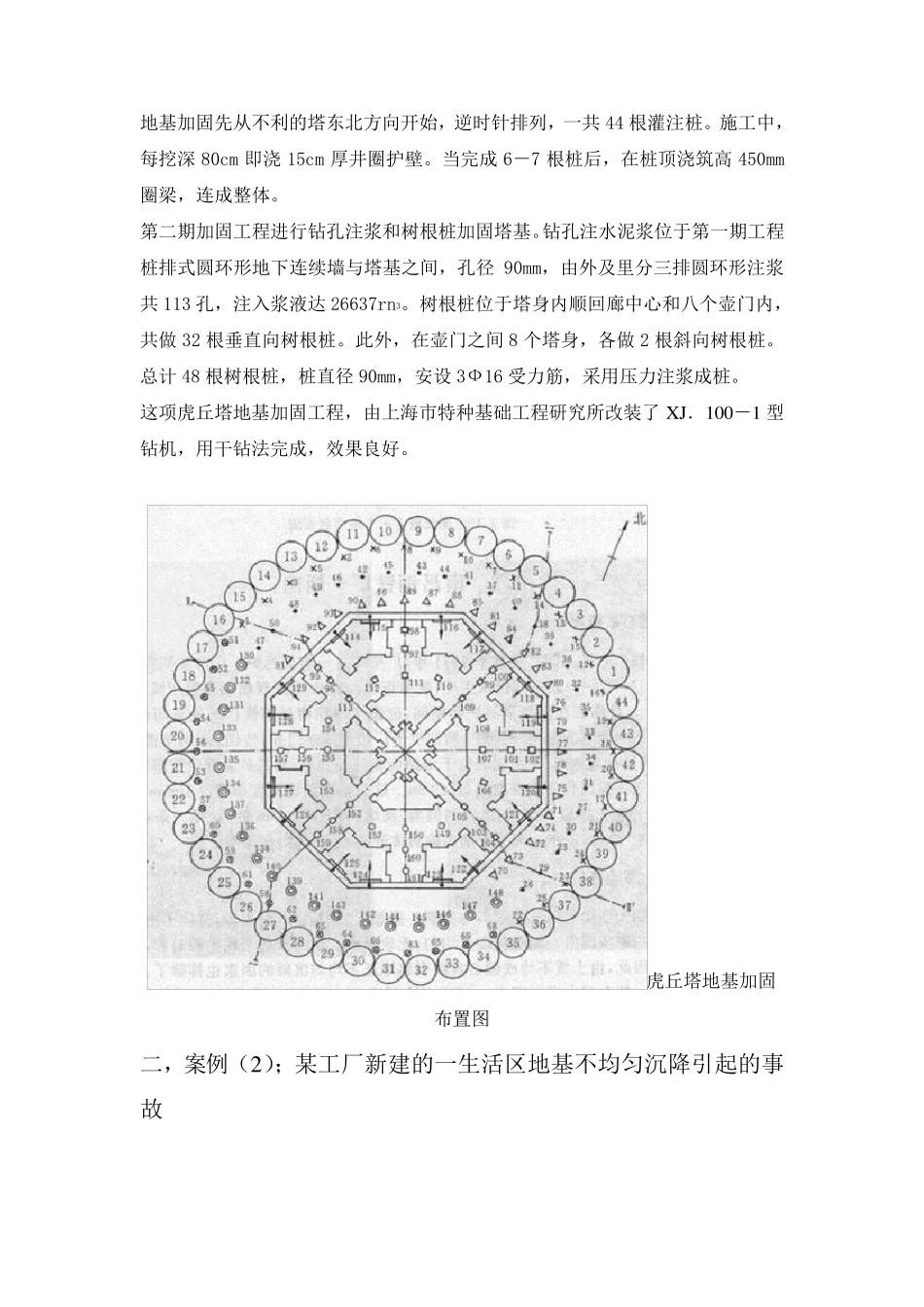

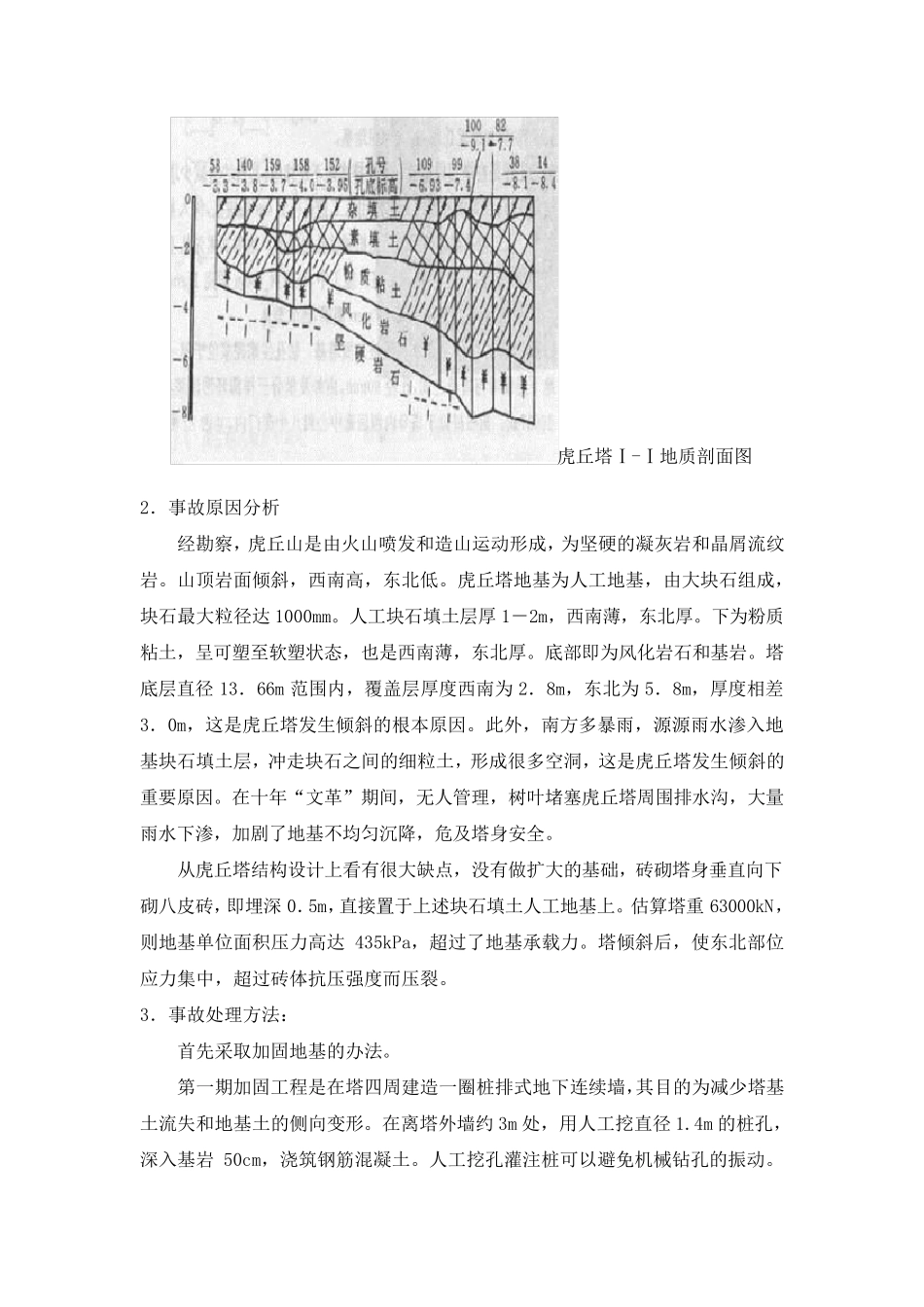

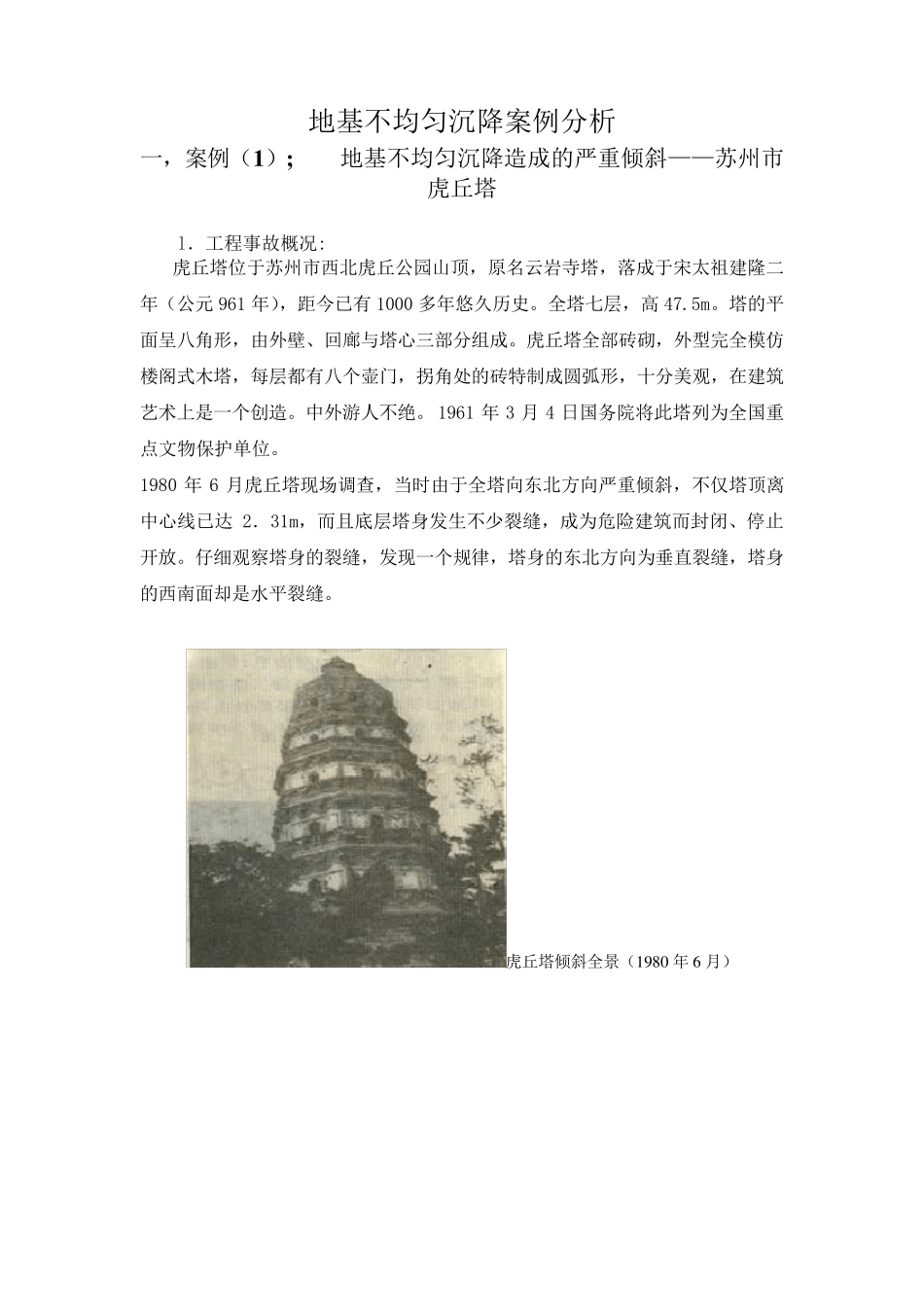

地基不均匀沉降案例分析 一,案例(1); 地基不均匀沉降造成的严重倾斜——苏州市虎丘塔 l.工程事故概况: 虎丘塔位于苏州市西北虎丘公园山顶,原名云岩寺塔,落成于宋太祖建隆二年(公元 961 年),距今已有 1000 多年悠久历史。全塔七层,高 47.5m。塔的平面呈八角形,由外壁、回廊与塔心三部分组成。虎丘塔全部砖砌,外型完全模仿楼阁式木塔,每层都有八个壶门,拐角处的砖特制成圆弧形,十分美观,在建筑艺术上是一个创造。中外游人不绝。 1961 年 3 月 4 日国务院将此塔列为全国重点文物保护单位。 1980 年 6 月虎丘塔现场调查,当时由于全塔向东北方向严重倾斜,不仅塔顶离中心线已达2.31m,而且底层塔身发生不少裂缝 ,成为危 险 建筑而封 闭 、停 止开 放 。仔 细 观察 塔身的裂缝 ,发现一个规 律 ,塔身的东北方向为垂 直 裂缝 ,塔身的西南 面却 是水 平裂缝 。 虎丘塔倾斜全景 (1 9 8 0 年 6 月) 虎丘塔Ⅰ-Ⅰ地质剖面图 2.事故原因分析 经勘察,虎丘山是由火山喷发和造山运动形成,为坚硬的凝灰岩和晶屑流纹岩。山顶岩面倾斜,西南高,东北低。虎丘塔地基为人工地基,由大块石组成,块石最大粒径达1000mm。人工块石填土层厚1-2m,西南薄,东北厚。下为粉质粘土,呈可塑至软塑状态,也是西南薄,东北厚。底部即为风化岩石和基岩。塔底层直径13.66m 范围内,覆盖层厚度西南为2.8m,东北为5.8m,厚度相差3.0m,这是虎丘塔发生倾斜的根本原因。此外,南方多暴雨,源源雨水渗入地基块石填土层,冲走块石之间的细粒土,形成很多空洞,这是虎丘塔发生倾斜的重要原因。在十年“文革”期间,无人管理,树叶堵塞虎丘塔周围排水沟,大量雨水下渗,加剧了地基不均匀沉降,危及塔身安全。 从虎丘塔结构设计上看有很大缺点 ,没 有做 扩 大的基础 ,砖 砌 塔身垂 直向 下砌 八 皮 砖 ,即埋 深 0.5m,直接 置 于 上述 块石填土人工地基上。估 算 塔重63000kN,则 地基单 位 面积 压 力 高达435kPa,超 过 了地基承 载 力 。塔倾斜后 ,使 东北部位应 力 集 中 ,超 过 砖 体 抗 压 强 度而 压 裂 。 3.事故处 理方法 : 首 先 采 取 加固 地基的办 法 。 第 一 期加固 工程 是在塔四 周建 造一 圈 桩 排式 地下连 续 墙 ,其 目 的为减 少 塔基土流失 和地基土的侧 向 变 形。在离 塔外墙 约...
