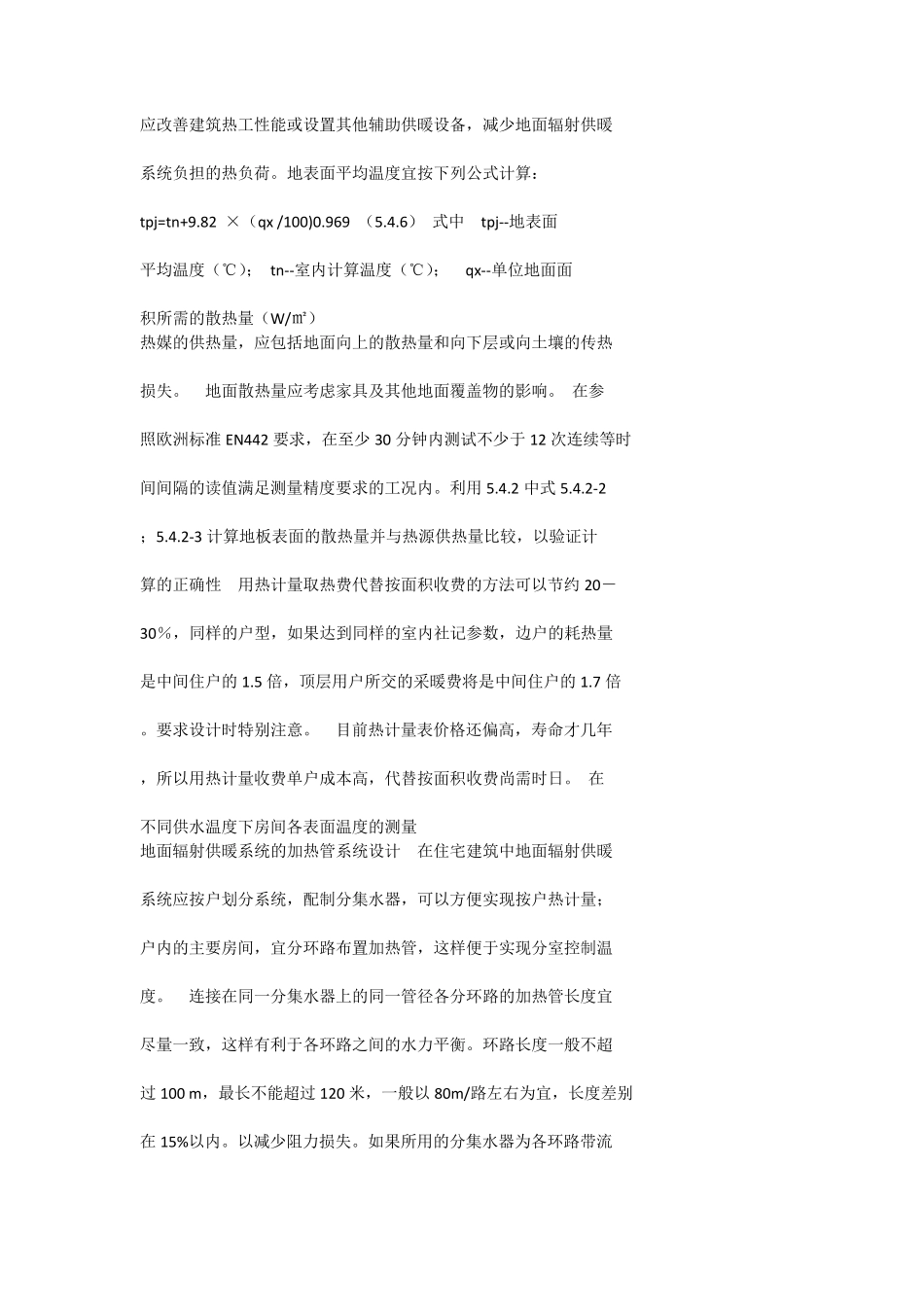

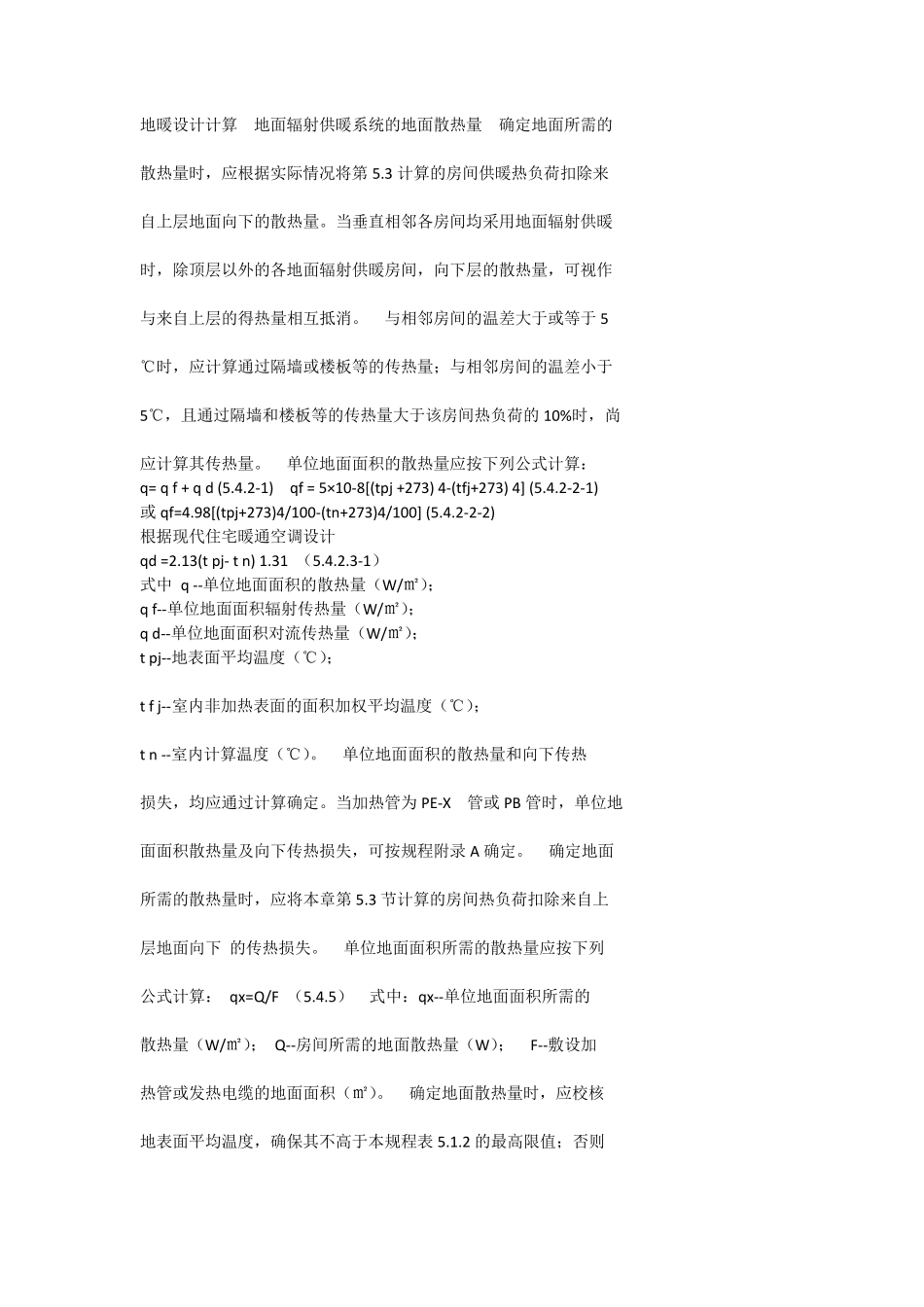

地暖设计计算 地面辐射供暖系统的地面散热量 确定地面所需的 散热量时，应根据实际情况将第5.3 计算的房间供暖热负荷扣除来 自上层地面向下的散热量。当垂直相邻各房间均采用地面辐射供暖 时，除顶层以外的各地面辐射供暖房间，向下层的散热量，可视作 与来自上层的得热量相互抵消。 与相邻房间的温差大于或等于5 ℃时，应计算通过隔墙或楼板等的传热量；与相邻房间的温差小于 5℃，且通过隔墙和楼板等的传热量大于该房间热负荷的10%时，尚 应计算其传热量。 单位地面面积的散热量应按下列公式计算： q= q f + q d (5.4.2-1) qf = 5×10-8[(tpj +273) 4-(tfj+273) 4] (5.4.2-2-1) 或qf=4.98[(tpj+273)4/100-(tn+273)4/100] (5.4.2-2-2) 根据现代住宅暖通空调设计 qd =2.13(t pj- t n) 1.31 （5.4.2.3-1） 式中 q --单位地面面积的散热量（W/㎡）； q f--单位地面面积辐射传热量（W/㎡）； q d--单位地面面积对流传热量（W/㎡）； t pj--地表面平均温度（℃）； t f j--室内非加热表面的面积加权平均温度（℃）； t n --室内计算温度（℃）。 单位地面面积的散热量和向下传热 损失，均应通过计算确定。当加热管为 PE-X 管或PB 管时，单位地 面面积散热量及向下传热损失，可按规程附录 A 确定。 确定地面 所需的散热量时，应将本章第5.3 节计算的房间热负荷扣除来自上 层地面向下 的传热损失。 单位地面面积所需的散热量应按下列 公式计算： qx=Q/F （5.4.5） 式中：qx--单位地面面积所需的 散热量（W/㎡）； Q--房间所需的地面散热量（W）； F--敷设加 热管或发热电缆的地面面积（㎡）。 确定地面散热量时，应校核 地表面平均温度，确保其不高于本规程表 5.1.2 的最高限值；否则 应改善建筑热工性能或设置其他辅助供暖设备，减少地面辐射供暖 系统负担的热负荷。地表面平均温度宜按下列公式计算： tpj=tn+9.82 ×（qx /100)0.969 （5.4.6） 式中 tpj--地表面 平均温度（℃）； tn--室内计算温度（℃）； qx--单位地面面 积所需的散热量（W/㎡） 热媒的供热量，应包括地面向上的散热量和向下层或向土壤的传热 损失。 地面散热量应考虑家具及其他地面覆盖物的影响。 在参 照欧洲标准 EN442 要求，在至少30 分钟内测试不少于 12 次连续等时 间间隔的读值满足测量精度要求的工况内。利用 5.4.2 中式5.4.2-2 ；5.4.2-3 计算地板表面的散热量并...
