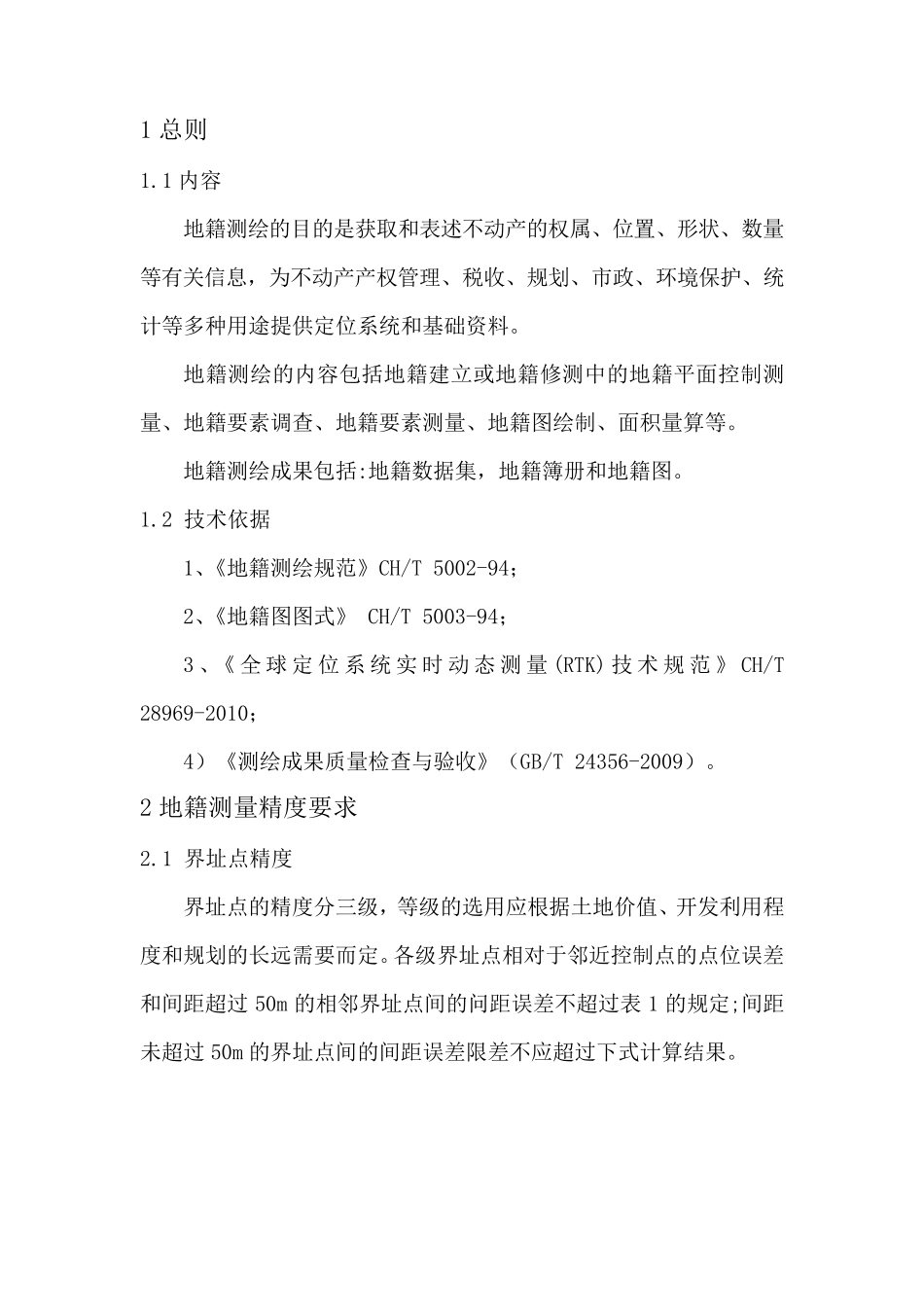

地籍测量作业指导书 编 制 ： 审 核 ： 批 准: 受控状态： 受控 发布日期： 实施日期： 1 总则 1.1 内容 地籍测绘的目的是获取和表述不动产的权属、位置、形状、数量等有关信息，为不动产产权管理、税收、规划、市政、环境保护、统计等多种用途提供定位系统和基础资料。 地籍测绘的内容包括地籍建立或地籍修测中的地籍平面控制测量、地籍要素调查、地籍要素测量、地籍图绘制、面积量算等。 地籍测绘成果包括:地籍数据集，地籍簿册和地籍图。 1.2 技术依据 1、《地籍测绘规范》CH/T 5002-94； 2、《地籍图图式》 CH/T 5003-94； 3 、《 全 球 定 位 系 统 实 时 动态 测量 (RTK) 技 术 规 范 》 CH/T 28969-2010； 4）《测绘成果质量检查与验收》（GB/T 24356-2009）。 2 地籍测量精度要求 2.1 界址点精度 界址点的精度分三级，等级的选用应根据土地价值、开发利用程度和规划的长远需要而定。各级界址点相对于邻近控制点的点位误差和间距超过 50m 的相邻界址点间的问距误差不超过表1 的规定;间距未超过 50m 的界址点间的间距误差限差不应超过下式计算结果。 2.2 地籍图的精度 地籍图的精度应优于相同比例尺地形图的精度。地籍图坐标点的最大展点误差不超过图上±0.1mm.其他地物点相对于邻近控制点的点位中误差不超过图上±0.5mm.相邻地物点之间的间中误差不超过图上士±0.4mm。 2.3 坐标系统 地籍测绘应采用国家坐标系或独立坐标系.高斯正形投影;采用独立坐标系时均应和国家坐标系联测。 2.4 地籍图的比例尺 城镇地区地籍图的比例尺一般采用 1: 1 00。郊区地籍图的比例尺般采用 1: 2 000，复杂地区或特殊需要地区地籍图的比例尺采用 1: 500。 3 平面控制测量 3.1 平面控制网的布设原则 平面控制点的布设，应遵循从整体到局部、从高级到低级，分级布网的原则.也可越级布网。 3.2 平面控制点 平面控制点包括基本控制点和地籍控制点。基本控制点包括一、二、三、四等控制点，地籍控制点包括一、二、三级控制点。 3.2.1 地籍控制点 城镇地区城区地籍控制点的密度一般为每隔 100-200m 一点，郊区或建筑物稀疏区地籍控制点的密度一般为每隔 200-400m 一点，农村地区地籍控制点的密度一般为每隔 400--500m 一点。 3.2.2 地籍控制点均应埋设固定标志 有条件时宜设置保护点，保护点个数不少于三个，地籍控制点应绘制点之记。 3.2.3 平面控制测量的方法 ...
