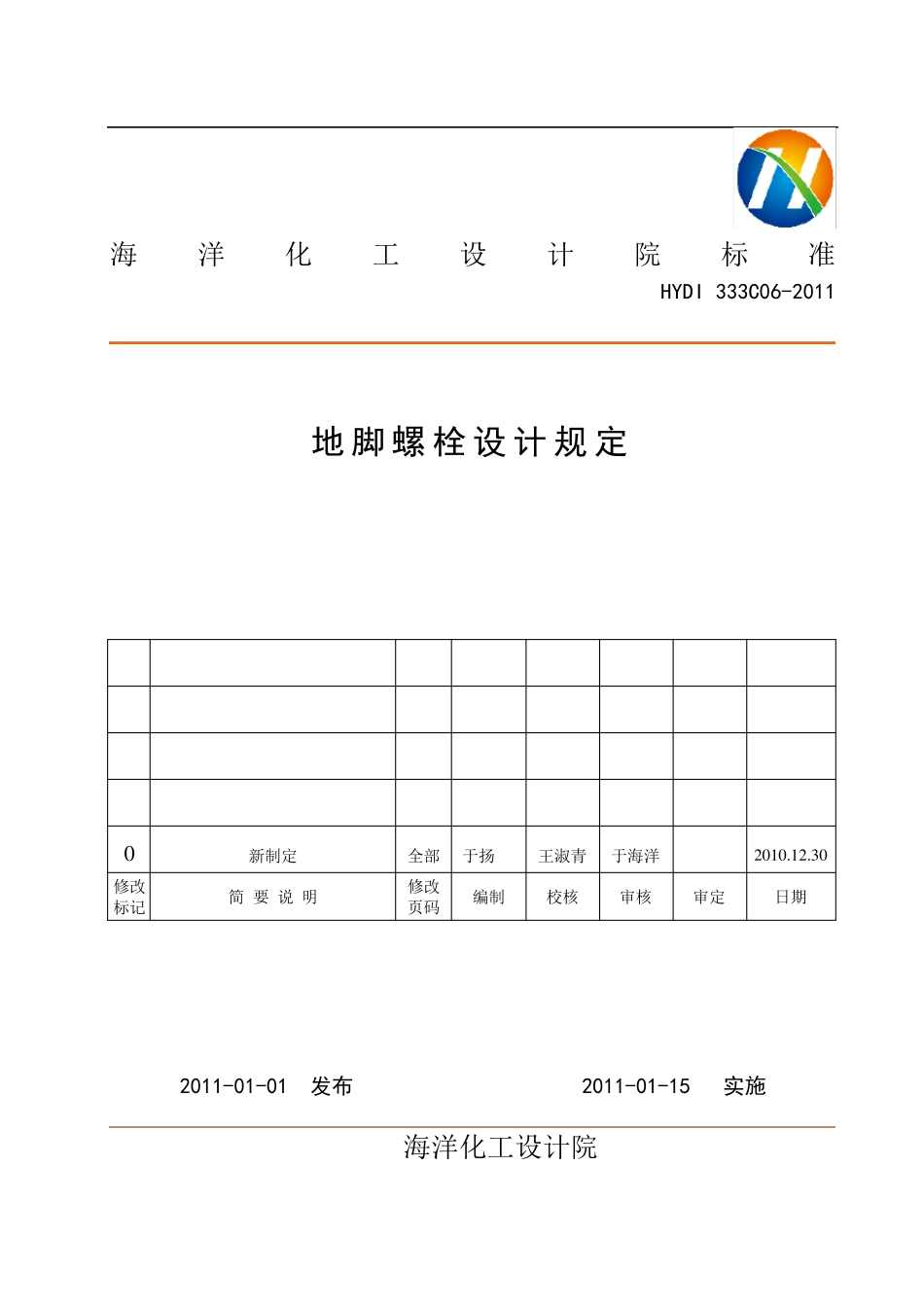

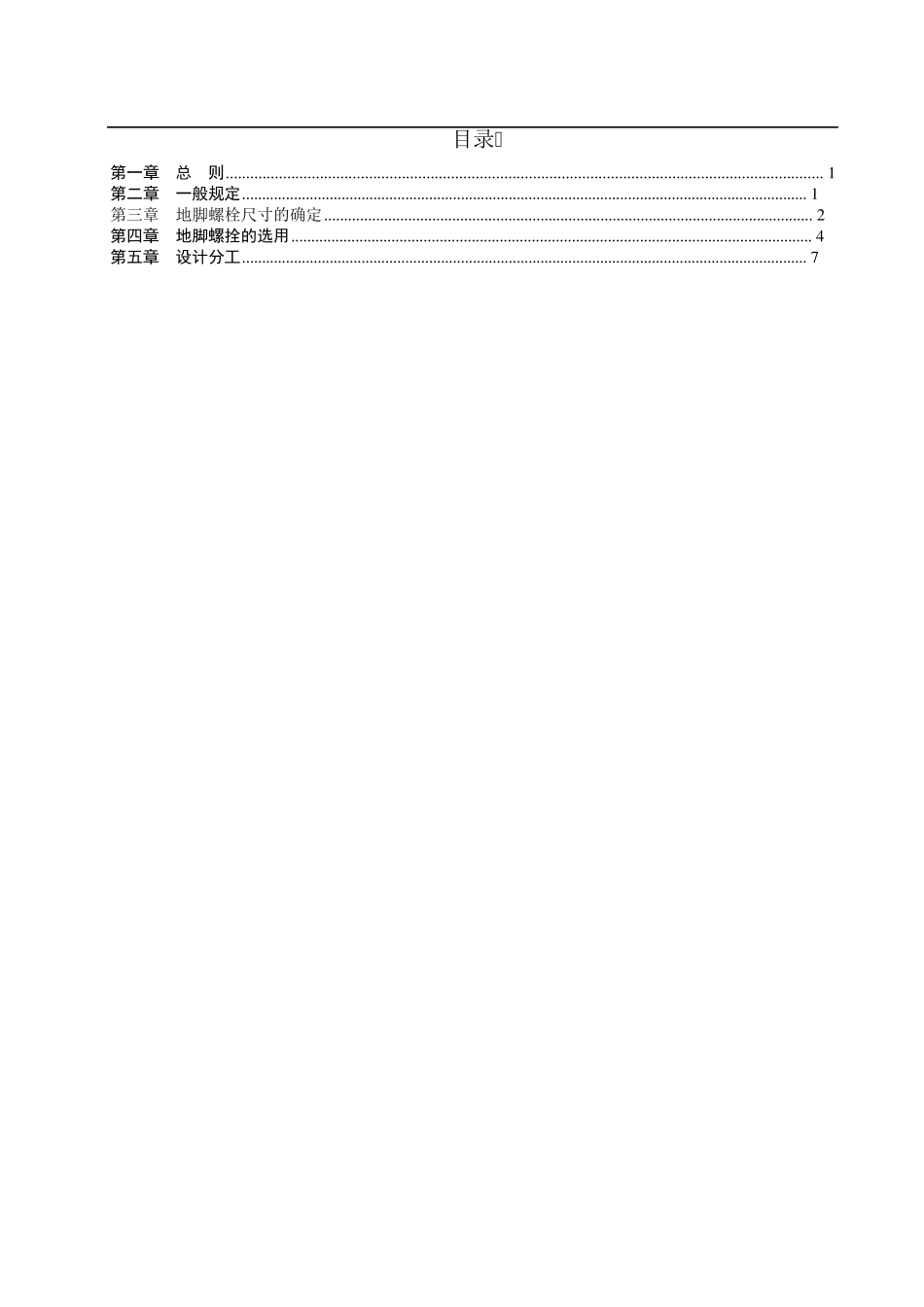

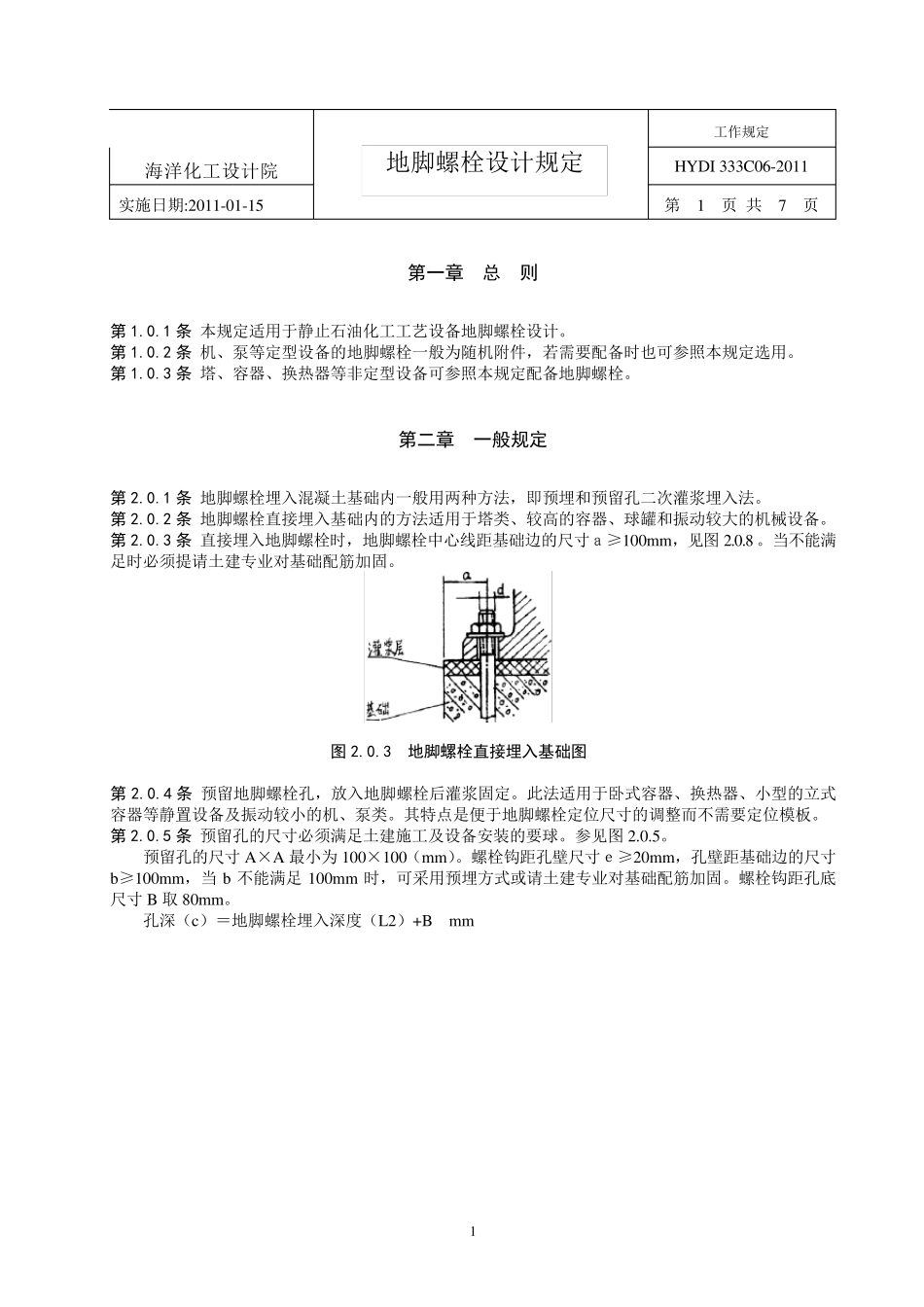

海洋化工设计院标准 HYDI 333C06-2011 0 新制定 全部 于扬 王淑青 于海洋 2 0 1 0 .1 2 .3 0 修改标记 简 要 说 明 修改 页码 编制 校核 审核 审定 日期 2011-01-01 发布 2011-01-15 实施 海洋化工设计院 地 脚 螺 栓 设 计 规 定 目录 第一章 总 则 .................................................................................................................................................. 1 第二章 一般规定 .............................................................................................................................................. 1 第三章 地脚螺栓尺寸的确定 .......................................................................................................................... 2 第四章 地脚螺拴的选用 .................................................................................................................................. 4 第五章 设计分工 .............................................................................................................................................. 7 工作规定 海洋化工设计院 HYDI 333C06-2011 实施日期:2011-01-15 第 1 页 共 7 页 1 地脚螺栓设计规定 第一章 总 则 第1.0.1 条 本规定适用于静止石油化工工艺设备地脚螺栓设计。 第1.0.2 条 机、泵等定型设备的地脚螺栓一般为随机附件，若需要配备时也可参照本规定选用。 第1.0.3 条 塔、容器、换热器等非定型设备可参照本规定配备地脚螺栓。 第二章 一般规定 第2.0.1 条 地脚螺栓埋入混凝土基础内一般用两种方法，即预埋和预留孔二次灌浆埋入法。 第2.0.2 条 地脚螺栓直接埋入基础内的方法适用于塔类、较高的容器、球罐和振动较大的机械设备。 第2.0.3 条 直接埋入地脚螺栓时，地脚螺栓中心线距基础边的尺寸ａ≥100m m ，见图 2.0.8 。当不能满足时必须提请土建专业对基础配筋加固。 图 2.0.3 地脚螺栓直接埋入基础图 第2.0.4 条 预留地脚螺栓孔，放入地脚螺栓后灌浆固定。此法适用于卧式容器、换热器、小型的立式容器等静置设备及振动较小的机、泵类。其特点是便于地脚螺栓定位尺寸的调整而不需要定位模板。 第2.0.5 条 预留孔的尺寸必须满...
