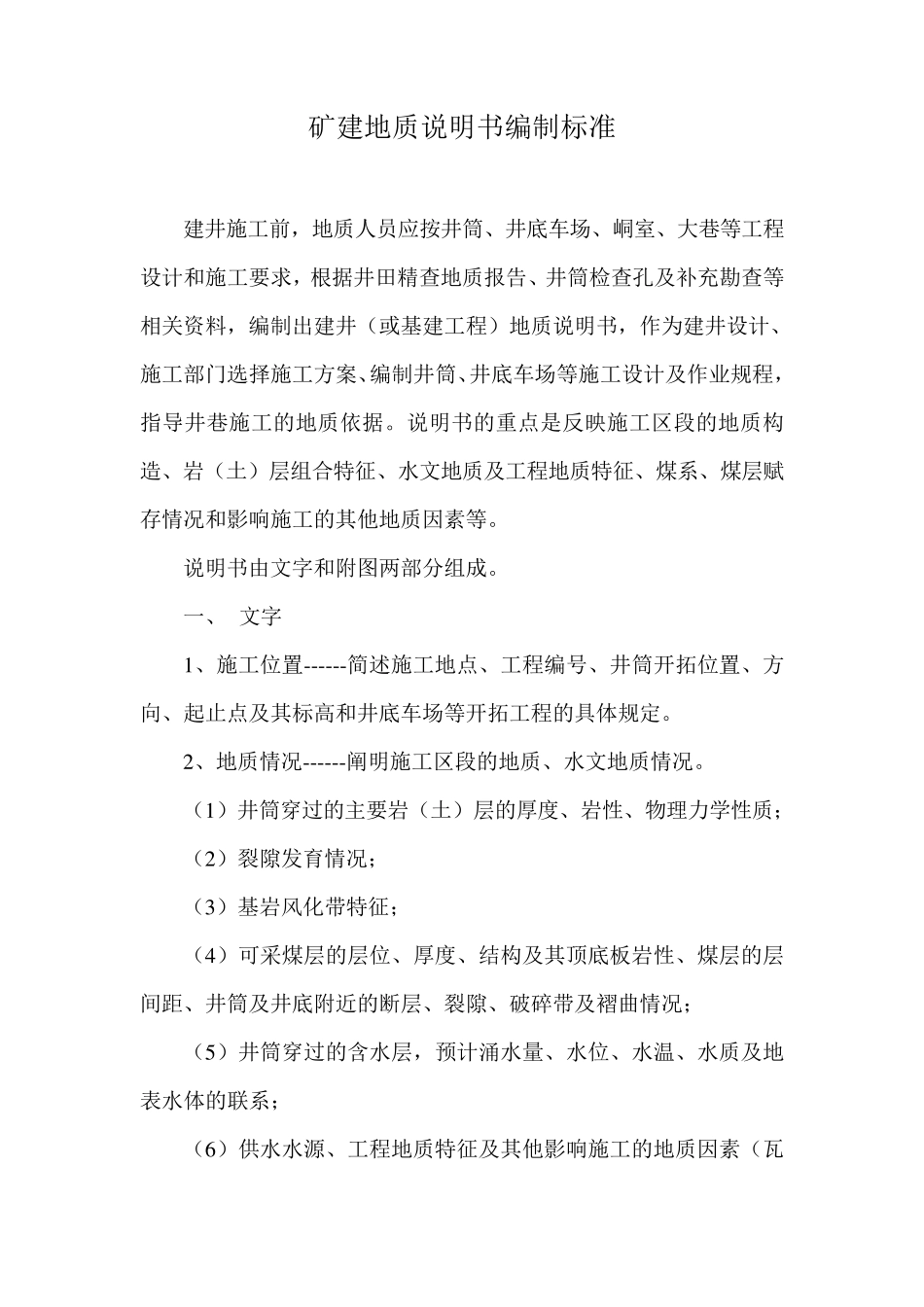

矿建地质说明书编制标准 建井施工前，地质人员应按井筒、井底车场、峒室、大巷等工程设计和施工要求，根据井田精查地质报告、井筒检查孔及补充勘查等相关资料，编制出建井（或基建工程）地质说明书，作为建井设计、施工部门选择施工方案、编制井筒、井底车场等施工设计及作业规程，指导井巷施工的地质依据。说明书的重点是反映施工区段的地质构造、岩（土）层组合特征、水文地质及工程地质特征、煤系、煤层赋存情况和影响施工的其他地质因素等。 说明书由文字和附图两部分组成。 一、 文字 1 、施工位置------简述施工地点、工程编号、井筒开拓位置、方向、起止点及其标高和井底车场等开拓工程的具体规定。 2 、地质情况------阐明施工区段的地质、水文地质情况。 （1 ）井筒穿过的主要岩（土）层的厚度、岩性、物理力学性质；（2 ）裂隙发育情况； （3 ）基岩风化带特征； （4 ）可采煤层的层位、厚度、结构及其顶底板岩性、煤层的层间距、井筒及井底附近的断层、裂隙、破碎带及褶曲情况； （5 ）井筒穿过的含水层，预计涌水量、水位、水温、水质及地表水体的联系； （6 ）供水水源、工程地质特征及其他影响施工的地质因素（瓦斯、地热、地压及火成岩侵入体）等。 3 、注意事项与建议------根据施工区段的地质情况和施工要求，指出设计、施工中应注意的事项，对防治水方面提出建议。 二、图件 1 、工程位置平面图，1 ：5 0 0 或 1 ：1 0 0 0 。 2 、井田地层综合柱状图，1 ：5 0 0 或 1 ：1 0 0 0 。 3 、立井井筒预想柱状图，1 ：2 0 0 或 1 ：5 0 0 。 4 、斜井预想地质剖面图，1 ：2 0 0 或 1 ：5 0 0 。 5 、主要大巷、峒室预想地质剖面图，1 ：2 0 0 或 1 ：5 0 0 。 6 、切过井筒的水文地质平面图，1 ：5 0 0 或 1 ：2 0 0 0 。 7 、井底车场范围预想水平切面图，1 ：5 0 0 或 1 ：1 0 0 0 。 开拓区域（或水平延伸）地质说明书 编制标准 开拓区域或新水平延伸设计前，按设计、施工要求，根据井田地质勘察、建井、生产勘察和相邻已开拓区、上部水平的地质资料，编制出开拓区域（或水平延伸）地质说明书，作为矿井开拓设计、施工的地质依据。说明书的重点是开拓区域地质构造、煤系和煤层的赋存情况、水文地质及工程地质情况等。 说明书由文字和图件两部分组成。 一、 文字 1 、概况------新开拓区域或水平的位置、范围，上...
