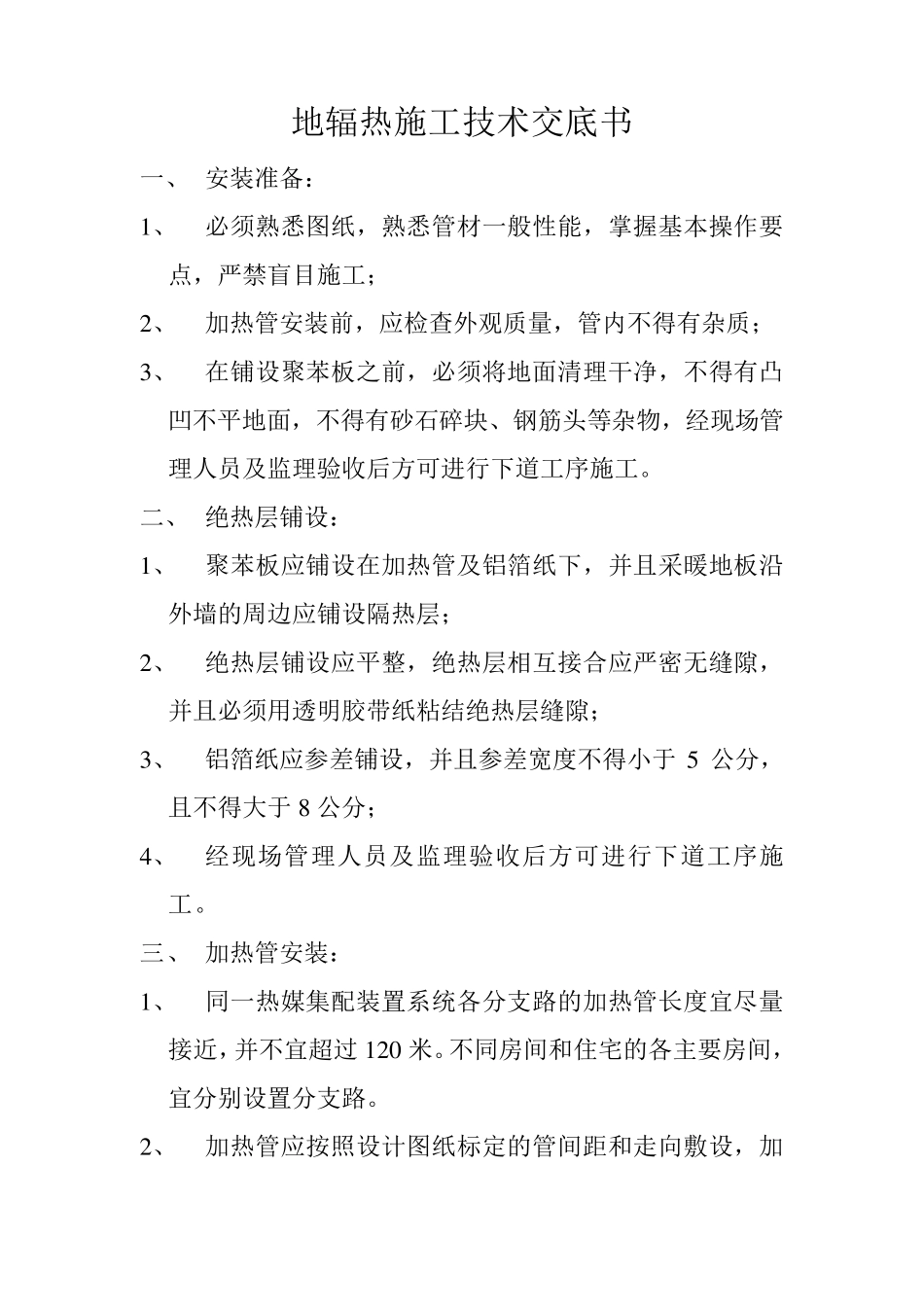

地辐热施工技术交底书 一、 安装准备： 1 、 必须熟悉图纸，熟悉管材一般性能，掌握基本操作要点，严禁盲目施工； 2 、 加热管安装前，应检查外观质量，管内不得有杂质； 3 、 在铺设聚苯板之前，必须将地面清理干净，不得有凸凹不平地面，不得有砂石碎块、钢筋头等杂物，经现场管理人员及监理验收后方可进行下道工序施工。 二、 绝热层铺设： 1 、 聚苯板应铺设在加热管及铝箔纸下，并且采暖地板沿外墙的周边应铺设隔热层； 2 、 绝热层铺设应平整，绝热层相互接合应严密无缝隙，并且必须用透明胶带纸粘结绝热层缝隙； 3 、 铝箔纸应参差铺设，并且参差宽度不得小于5 公分，且不得大于8 公分； 4 、 经现场管理人员及监理验收后方可进行下道工序施工。 三、 加热管安装： 1 、 同一热媒集配装置系统各分支路的加热管长度宜尽量接近，并不宜超过1 2 0 米。不同房间和住 宅 的各主 要房间，宜分别 设置分支路。 2 、 加热管应按 照 设计 图纸标 定 的管间距 和走 向 敷 设，加热管应保持平直，管间距的安装误差不应大于1 公分。加热管敷设前，应对照施工图纸核定加热管的选型、管径、壁厚，并应检查加热管外观质量，管内部不得有杂质。加热管安装间断或完毕时，敞口处应随时封堵。 3、 按设计图纸的要求，进行放线并配管。同一通路的加热管应保持水平。 4、 埋设于填充层内的加热管不应有接头。不可避免，应设置在便于揭盖或补漏操作的地方。 5、 加热管安装是应防止管道扭曲。弯曲管道时，圆弧的顶部应加以限制，并用管卡进行固定，不得出现“死折”。塑料及铝塑复合管的弯曲半径不宜小于6 倍管外径。 6、 在分水器、集水器附近以及其他局部加热管排列比较密集的部位，当管间距小于100mm 时，加热管外部应采取设置柔性套管等措施。 7、 加热管出地面至分水器、集水器连接处，弯曲部分不宜露出地面装饰层。加热管出地面至分水器、集水器下部球阀接口之间的明装管段，外部应加装塑料套管。套管应高出装饰面 150~200mm。 8、 加热管与分水器、集水器见解，应采用卡套式、卡压式挤压夹紧连接。 9、 加热管的环路布置不宜穿越填充层内的伸缩缝。必须穿越时，伸缩缝处应设长度不小于200mm 的柔性套管，所有过门口套管不得断裂。 10、 伸缩缝的设置应符合下列规定： 1）在内外墙、柱垂直构件交接处应留不简短的伸缩缝。伸缩缝填充材料应采用搭接方式连接，搭接宽度不应小于10mm...
