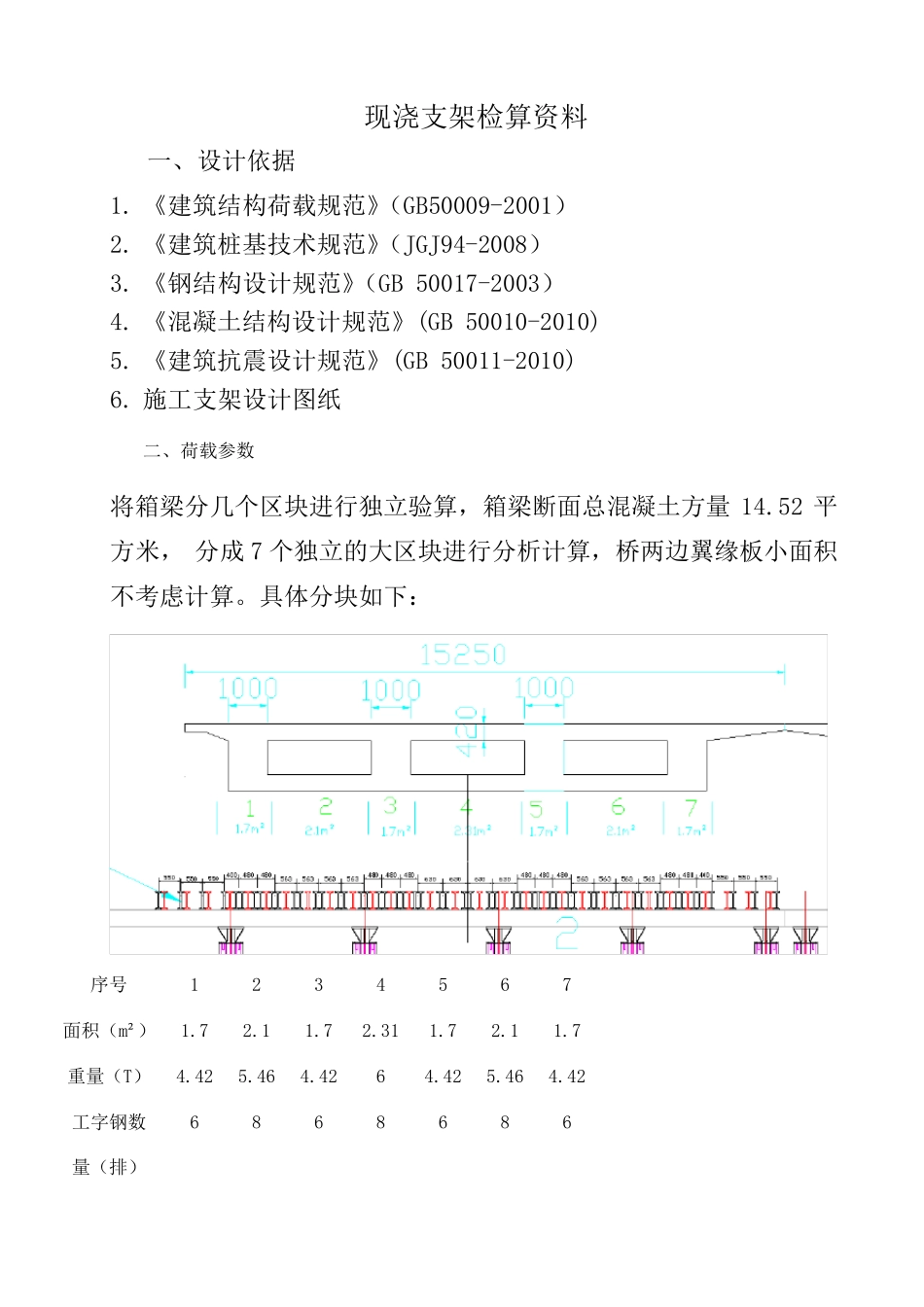

现浇支架 计 算 书 绍兴市正源建设工程有限公司 二○一四年三月 现浇支架检算资料 一、设计依据 1. 《建筑结构荷载规范》（GB50009-2001） 2. 《建筑桩基技术规范》（JGJ94-2008） 3. 《钢结构设计规范》（GB 50017-2003） 4. 《混凝土结构设计规范》(GB 50010-2010) 5. 《建筑抗震设计规范》(GB 50011-2010) 6. 施工支架设计图纸 二、荷载参数 将箱梁分几个区块进行独立验算，箱梁断面总混凝土方量14.52 平方米， 分成7 个独立的大区块进行分析计算，桥两边翼缘板小面积不考虑计算。具体分块如下： 序号 1 2 3 4 5 6 7 面积（m²） 1.7 2.1 1.7 2.31 1.7 2.1 1.7 重 量（T） 4.42 5.46 4.42 6 4.42 5.46 4.42 工字 钢数量（排 ） 6 8 6 8 6 8 6 1 已知： 1. 施工荷载取：2.5 KN/m2； 2. 振捣荷载取：2.0 KN/m2； 3. 恒载分项系数：1.2； 4. 活载分项系数：1.4； 5. 倾倒混凝土时产生的冲击荷载：2.0 KN/m²； 6. 荷载规范将风荷载基本值的重现期由原来30 年一遇改为50年一遇且不得小于0.3kN/m² 三、施工支架总体布置 1、支架具体结构 一、中间跨支架结构：箱梁尺寸 15.25 米*30 米。箱梁下现浇支架桥墩边上考虑基础采用直径 609*壁厚 16 钢支撑做基础，中间支撑采用直径 1 米的灌注桩做基础。钢支撑间距为2.5 米，相互钢支撑之间用 16 槽钢做剪刀撑，上部放置 45b 双拼工字钢做盖梁。盖梁上放置 40B 工字钢间距 40cm 一道做主梁，主梁直接铺枕木。支架具体布置见设计图纸。 2 四、箱梁下部贝雷梁支架跨径 11 米结构计算 根据上面分析可知，箱梁主要被分为了 4.42 吨、5.46 吨、6 吨共计三种不同的区域进行受力分析 （一）、4.42 吨处支架计算 1、贝雷弯矩、剪力、绕度的验算 根据方案对支架最大跨径 11 米，宽 1 米处进行内力分析。 根据荷载分布和实际情况，按简支梁控制计算。 3 (1)、每米恒载 45B 工字钢荷载： 0.875×6×1.2=6.3KN/m 式中 1.15 为连接件扩大系数，下面的同样。 箱梁荷载： 44.2*1.2*1.05=55.7KN/m 砼超重系数：1.05； 施工荷载： 2.5×1×1.4=3.5KN/m 振捣荷载取：2.0×1×1.4=2.8KN/m。 倾倒混凝土时产生的冲击荷载：2.0×1×1.4=2.8KN/m 风荷载：0.3×1×1.4=0.42KN/m Q 合=6.3+57.7+3.5+2.8+2.8+0.42=74.42KN/m M 恒=1/8qL^2=0.125×74.42×11^2 =1126KN.m 注： q------...
