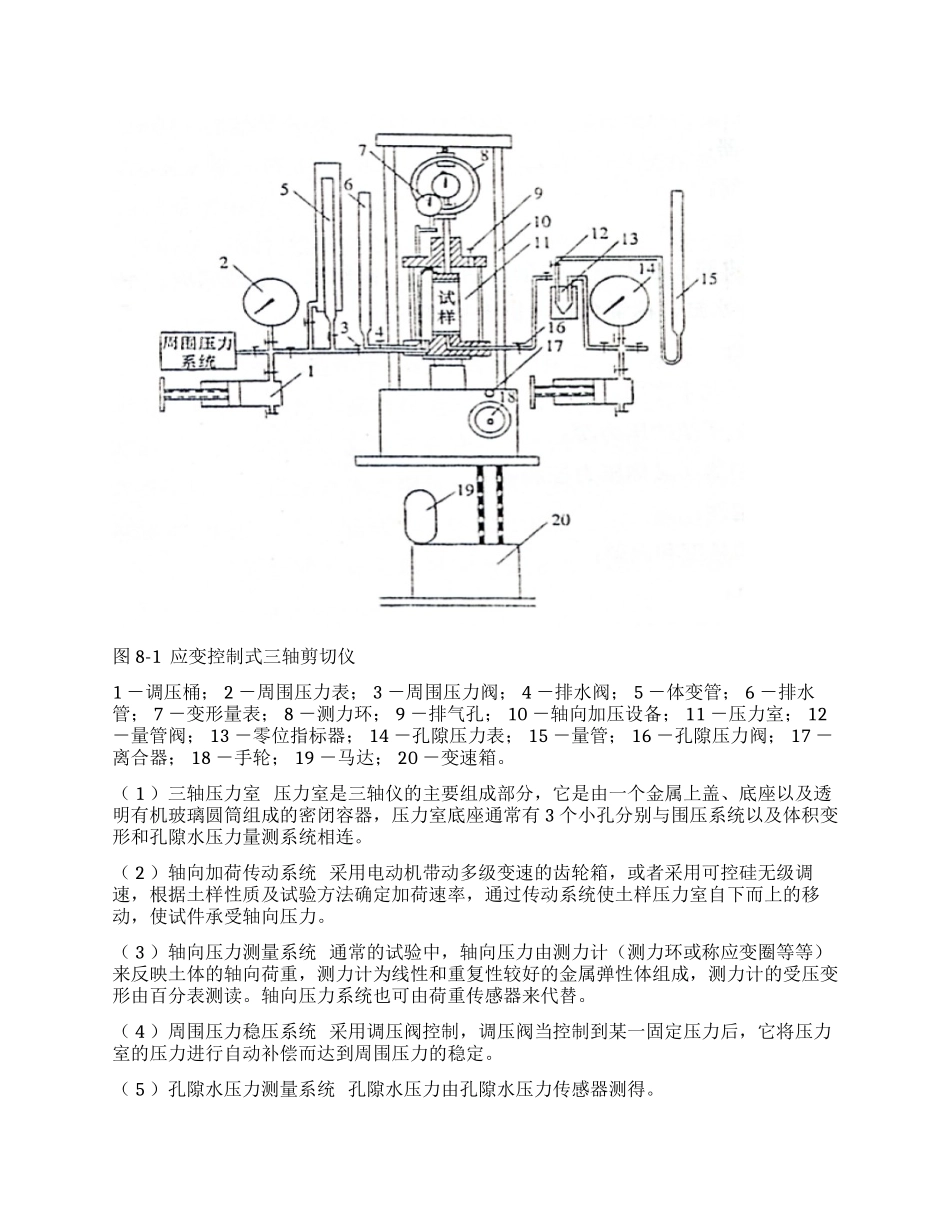

土三轴压缩试验报告 实验六 土三轴压缩试验 实验人： 学号：（一）、试验目的1 、了解三轴剪切试验的基本原理；2 、掌握三轴剪切试验的基本操作方法；3 、了解三轴剪切试验不同排水条件的控制方法和孔隙压力的测量原理；4 、进一步巩固抗剪强度的基本理论。 （二）、试验原理三轴剪切试验是用来测定试件在某一固定周围压力下的抗剪强度，然后根据三个以上试 件，在不同周围压力下测得的抗剪强度，利用莫尔 - 库仑破坏准则确定土的抗剪强度参 数。 三轴剪切试验可分为不固结不排水试验（ UU ）、固结不排水试验（ CU ）以及固结排水 剪试验（ CD ）。1 、不固结不排水试验：试件在周围压力和轴向压力下直至破坏的全过程中均不允许排水，土样从开始加载至试样剪坏，土中的含水率始终保持不变，可测得总抗剪强度指标和 UCU ；2 、固结不排水试验：试样先在周围压力下让土体排水固结，待固结稳定后，再在不排水 条件下施加轴向压力直至破坏，可同时测定总抗剪强度指标和 CUCCU 或有效抗剪强度指 标和 C 及孔隙水压力系数；3 、固结排水剪试验：试样先在周围压力下排水固结，然后允许在充分排水的条件下增加 轴向压力直至破坏，可测得总抗剪强度指标和 dCd 。 （三）、试验仪器设备1 、三轴剪力仪（分为应力控制式和应变控制式两种）。 应变控制式三轴剪力仪有以下几个组成部分（图 8-1 ）： 图 8-1 应变控制式三轴剪切仪1 －调压桶； 2 －周围压力表； 3 －周围压力阀； 4 －排水阀； 5 －体变管； 6 －排水 管； 7 －变形量表； 8 －测力环； 9 －排气孔； 10 －轴向加压设备； 11 －压力室； 12 －量管阀； 13 －零位指标器； 14 －孔隙压力表； 15 －量管； 16 －孔隙压力阀； 17 － 离合器； 18 －手轮； 19 －马达； 20 －变速箱。 （ 1 ）三轴压力室 压力室是三轴仪的主要组成部分，它是由一个金属上盖、底座以及透 明有机玻璃圆筒组成的密闭容器，压力室底座通常有 3 个小孔分别与围压系统以及体积变 形和孔隙水压力量测系统相连。 （ 2 ）轴向加荷传动系统 采用电动机带动多级变速的齿轮箱，或者采用可控硅无级调速，根据土样性质及试验方法确定加荷速率，通过传动系统使土样压力室自下而上的移 动，使试件承受轴向压力。 （ 3 ）轴向压力测量系统 通常的试验中，轴向压力由测力计（测力环或称应变圈等等）来反映土体的轴向荷重，测力...
