元明粉硫酸钠沸腾流化床干燥机,氯化钠沸腾床干燥机VIP免费

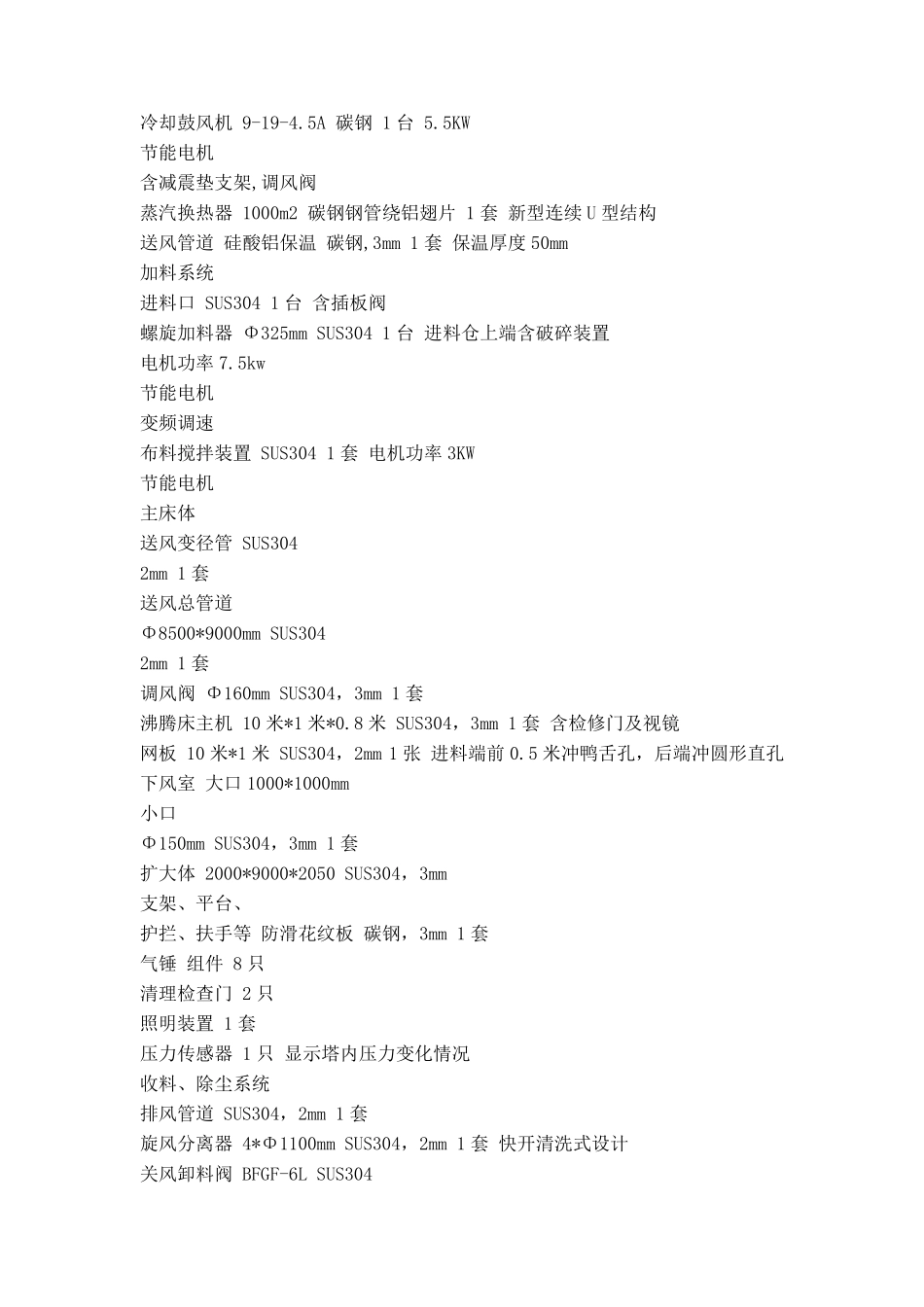

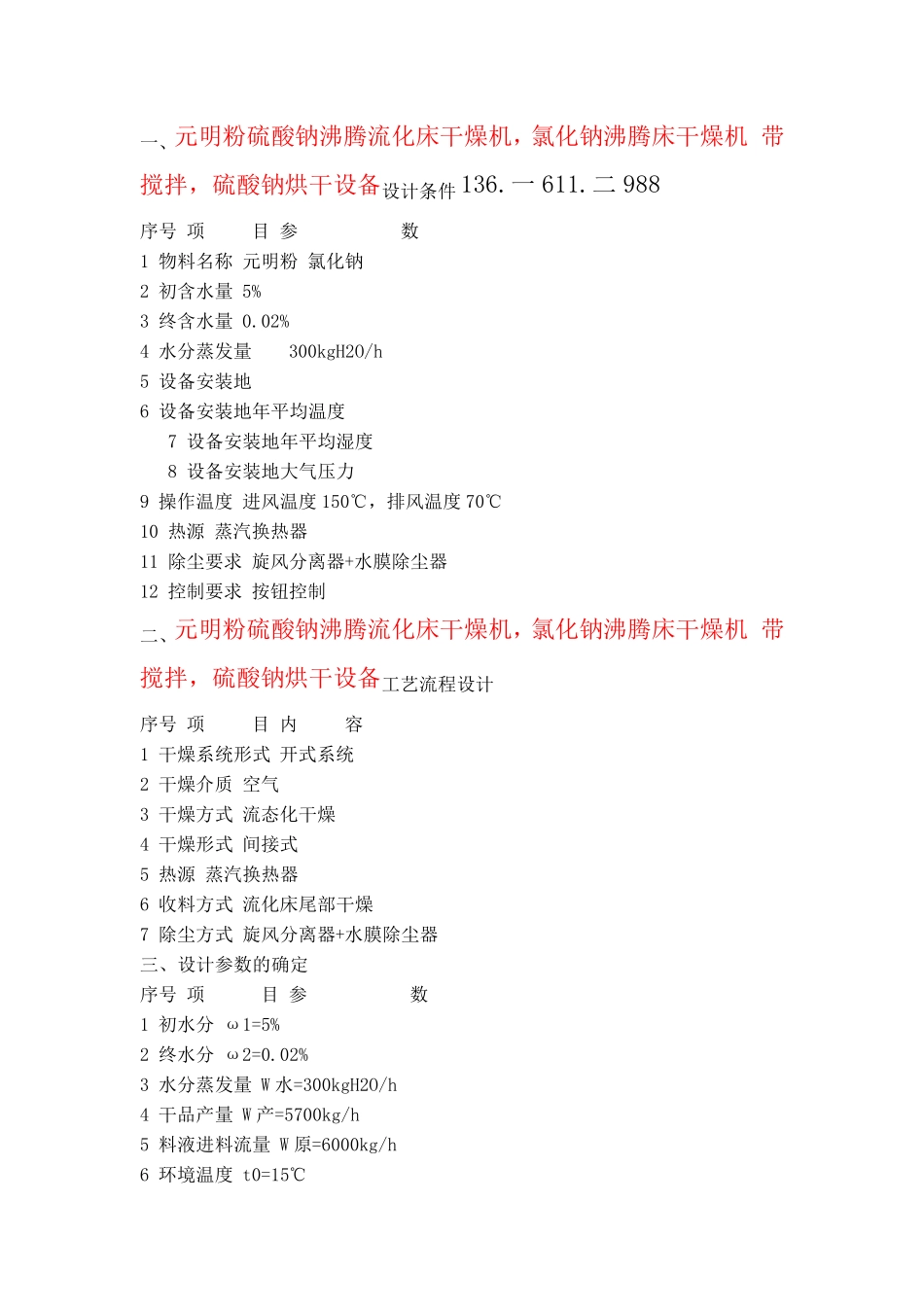

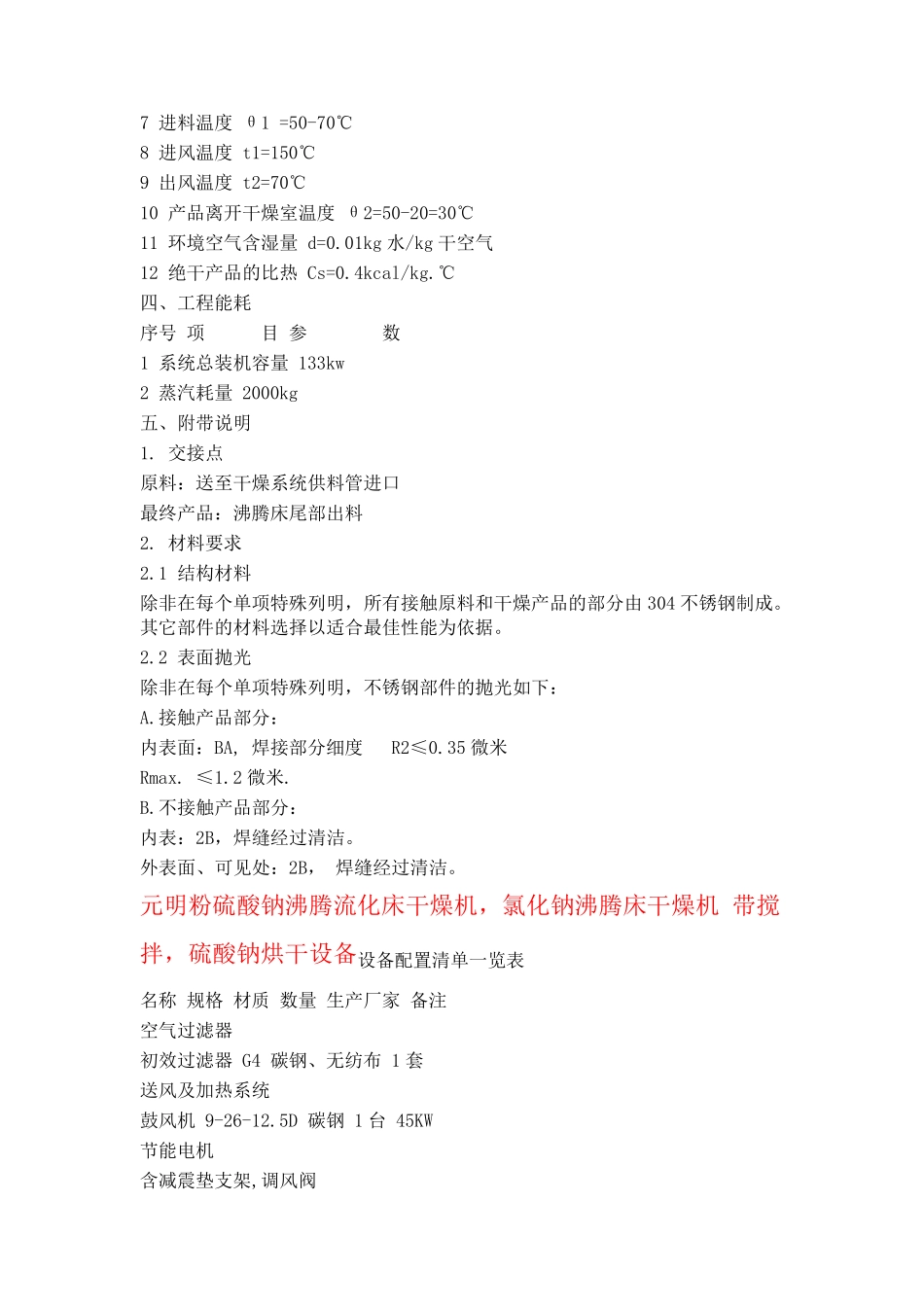

一、元明粉硫酸钠沸腾流化床干燥机，氯化钠沸腾床干燥机 带搅拌，硫酸钠烘干设备设计条件136.一611.二988 序号 项 目 参 数 1 物料名称 元明粉 氯化钠 2 初含水量 5% 3 终含水量 0.02% 4 水分蒸发量 300kgH2O/h 5 设备安装地 6 设备安装地年平均温度 7 设备安装地年平均湿度 8 设备安装地大气压力 9 操作温度 进风温度150℃，排风温度70℃ 10 热源 蒸汽换热器 11 除尘要求 旋风分离器+水膜除尘器 12 控制要求 按钮控制 二、元明粉硫酸钠沸腾流化床干燥机，氯化钠沸腾床干燥机 带搅拌，硫酸钠烘干设备工艺流程设计 序号 项 目 内 容 1 干燥系统形式 开式系统 2 干燥介质 空气 3 干燥方式 流态化干燥 4 干燥形式 间接式 5 热源 蒸汽换热器 6 收料方式 流化床尾部干燥 7 除尘方式 旋风分离器+水膜除尘器 三、设计参数的确定 序号 项 目 参 数 1 初水分 ω1=5% 2 终水分 ω2=0.02% 3 水分蒸发量 W 水=300kgH2O/h 4 干品产量 W 产=5700kg/h 5 料液进料流量 W 原=6000kg/h 6 环境温度 t0=15℃ 7 进料温度 θ1 =50-70℃ 8 进风温度 t1=150℃ 9 出风温度 t2=70℃ 10 产品离开干燥室温度 θ2=50-20=30℃ 11 环境空气含湿量 d=0.01kg 水/kg 干空气 12 绝干产品的比热 Cs=0.4kcal/kg.℃ 四、工程能耗 序号 项 目 参 数 1 系统总装机容量 133kw 2 蒸汽耗量 2000kg 五、附带说明 1. 交接点 原料：送至干燥系统供料管进口 最终产品：沸腾床尾部出料 2. 材料要求 2.1 结构材料 除非在每个单项特殊列明，所有接触原料和干燥产品的部分由304 不锈钢制成。其它部件的材料选择以适合最佳性能为依据。 2.2 表面抛光 除非在每个单项特殊列明，不锈钢部件的抛光如下： A.接触产品部分： 内表面：BA, 焊接部分细度 R2≤0.35 微米 Rmax. ≤1.2 微米. B.不接触产品部分： 内表：2B，焊缝经过清洁。 外表面、可见处：2B， 焊缝经过清洁。 元明粉硫酸钠沸腾流化床干燥机，氯化钠沸腾床干燥机 带搅拌，硫酸钠烘干设备设备配置清单一览表 名称 规格 材质 数量 生产厂家 备注 空气过滤器 初效过滤器 G4 碳钢、无纺布 1 套 送风及加热系统 鼓风机 9-26-12.5D 碳钢 1 台 45KW 节能电机 含减震垫支架,调风阀 冷却鼓风机 9-19-4.5A 碳钢 1 台 5.5KW 节能电机 含减震垫支架,调风阀 蒸汽...
