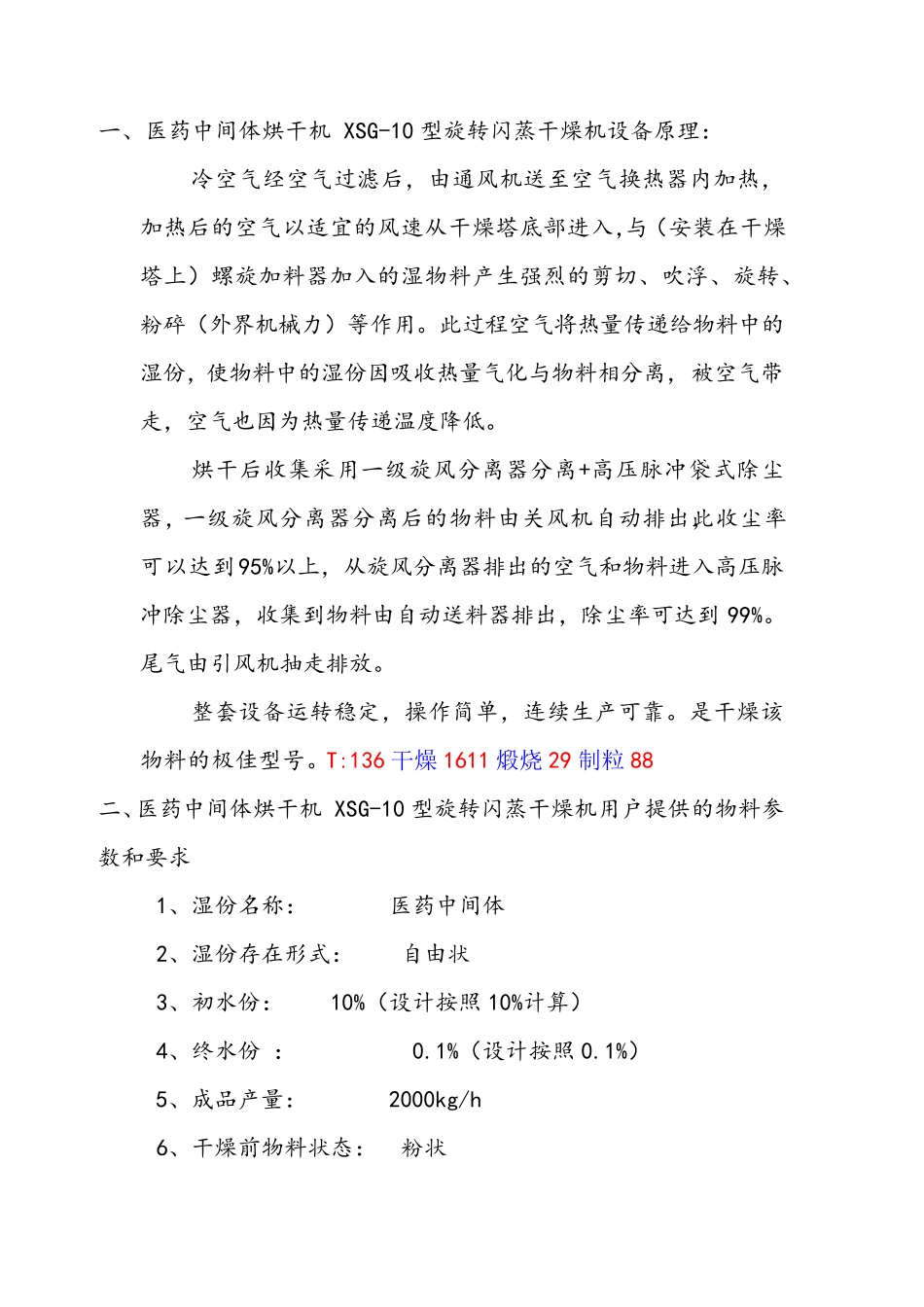

医药中间体烘干机 XSG-10型旋转闪蒸干燥机_第1页
1/9

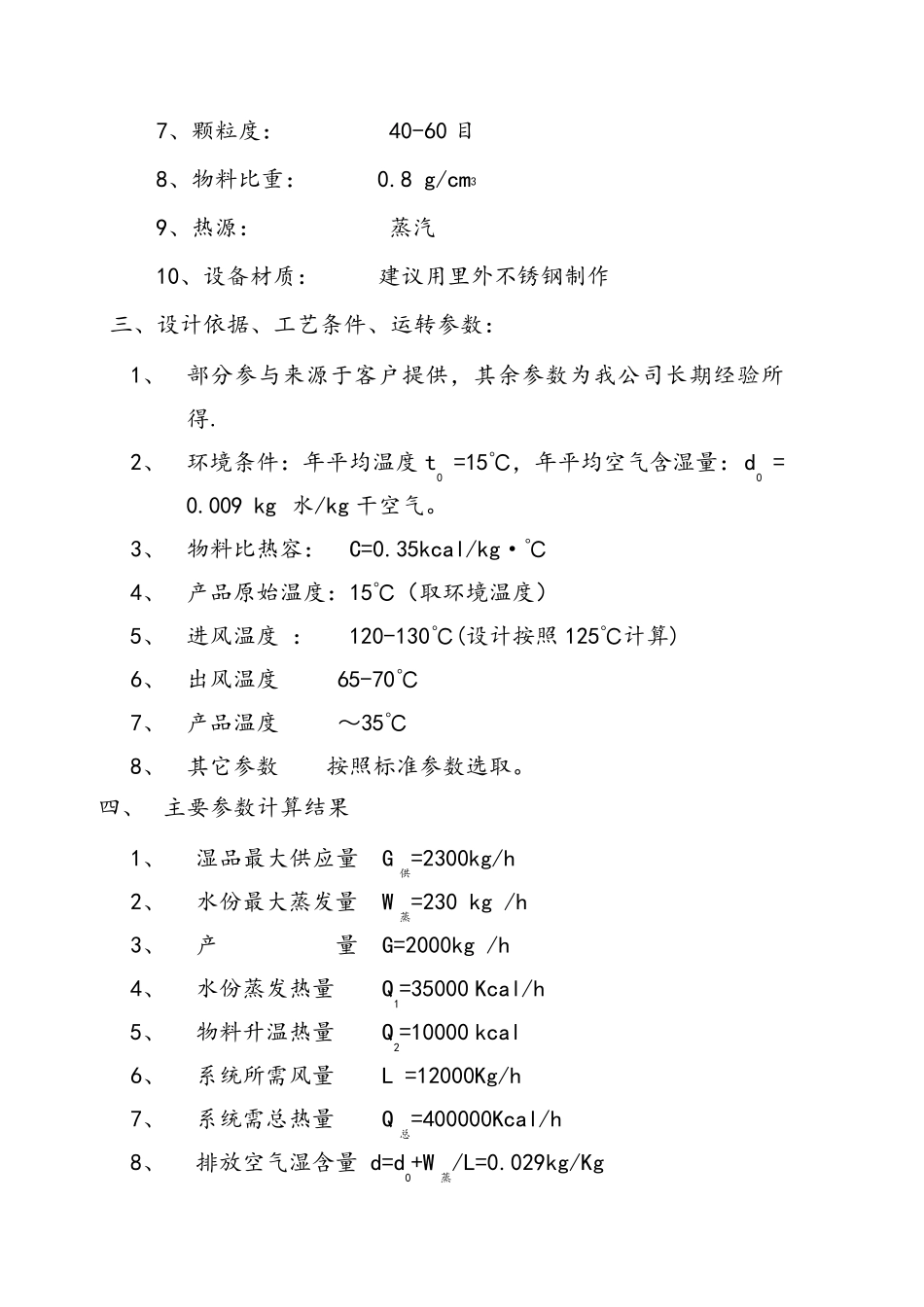

医药中间体烘干机 XSG-10型旋转闪蒸干燥机_第2页
2/9
医药中间体烘干机 XSG-10型旋转闪蒸干燥机_第3页
3/9
一、医药中间体烘干机 XSG-10 型旋转闪蒸干燥机设备原理: 冷空气经空气过滤后,由通风机送至空气换热器内加热,加热后的空气以适宜的风速从干燥塔底部进入,与(安装在干燥塔上)螺旋加料器加入的湿物料产生强烈的剪切、吹浮、旋转、粉碎(外界机械力)等作用。此过程空气将热量传递给物料中的湿份,使物料中的湿份因吸收热量气化与物料相分离,被空气带走,空气也因为热量传递温度降低。 烘干后收集采用一级旋风分离器分离+高压脉冲袋式除尘器,一级旋风分离器分离后的物料由关风机自动排出,此收尘率可以达到95%以上,从旋风分离器排出的空气和物料进入高压脉冲除尘器,收集到物料由自动送料器排出,除尘率可达到99%。尾气由引风机抽走排放。 整套设备运转稳定,操作简单,连续生产可靠。是干燥该物料的极佳型号。T:136干燥1611 煅烧29制粒88 二、医药中间体烘干机 XSG-10 型旋转闪蒸干燥机用户提供的物料参数和要求 1、湿份名称: 医药中间体 2、湿份存在形式: 自由状 3、初水份: 10%(设计按照10%计算) 4、终水份 : 0.1%(设计按照0.1%) 5、成品产量: 2000kg/h 6、干燥前物料状态: 粉状 7、颗粒度: 40-60 目 8、物料比重: 0.8 g/cm3 9、热源: 蒸汽 10、设备材质: 建议用里外不锈钢制作 三、设计依据、工艺条件、运转参数: 1、 部分参与来源于客户提供,其余参数为我公司长期经验所得. 2、 环境条件:年平均温度t0 =15℃,年平均空气含湿量:d0 = 0.009 kg 水/kg 干空气。 3、 物料比热容: C=0.35kcal/kg·℃ 4、 产品原始温度:15℃(取环境温度) 5、 进风温度 : 120-130℃(设计按照125℃计算) 6、 出风温度 65-70℃ 7、 产品温度 ~35℃ 8、 其它参数 按照标准参数选取。 四、 主要参数计算结果 1、 湿品最大供应量 G供=2300kg/h 2、 水份最大蒸发量 W蒸=230 kg /h 3、 产 量 G=2000kg /h 4、 水份蒸发热量 Q1=35000 Kcal/h 5、 物料升温热量 Q2=10000 kcal 6、 系统所需风量 L =12000Kg/h 7、 系统需总热量 Q总=400000Kcal/h 8、 排放空气湿含量 d=d0+W蒸/L=0.029kg/Kg 9、 排放空气湿含量对应露点t2W =约30℃ 10、 分析结果 (t2 - t2W)= 50℃≥20℃,空气排放过程中不会结 露,符合干燥原理! 五、设备选型 根据计算结果,结合我公司长期从事干燥事业中取得的经验,选择二套十四型旋转闪蒸,单套设备说明如...
