双甘磷XSG-10型旋转式闪蒸干燥机VIP免费

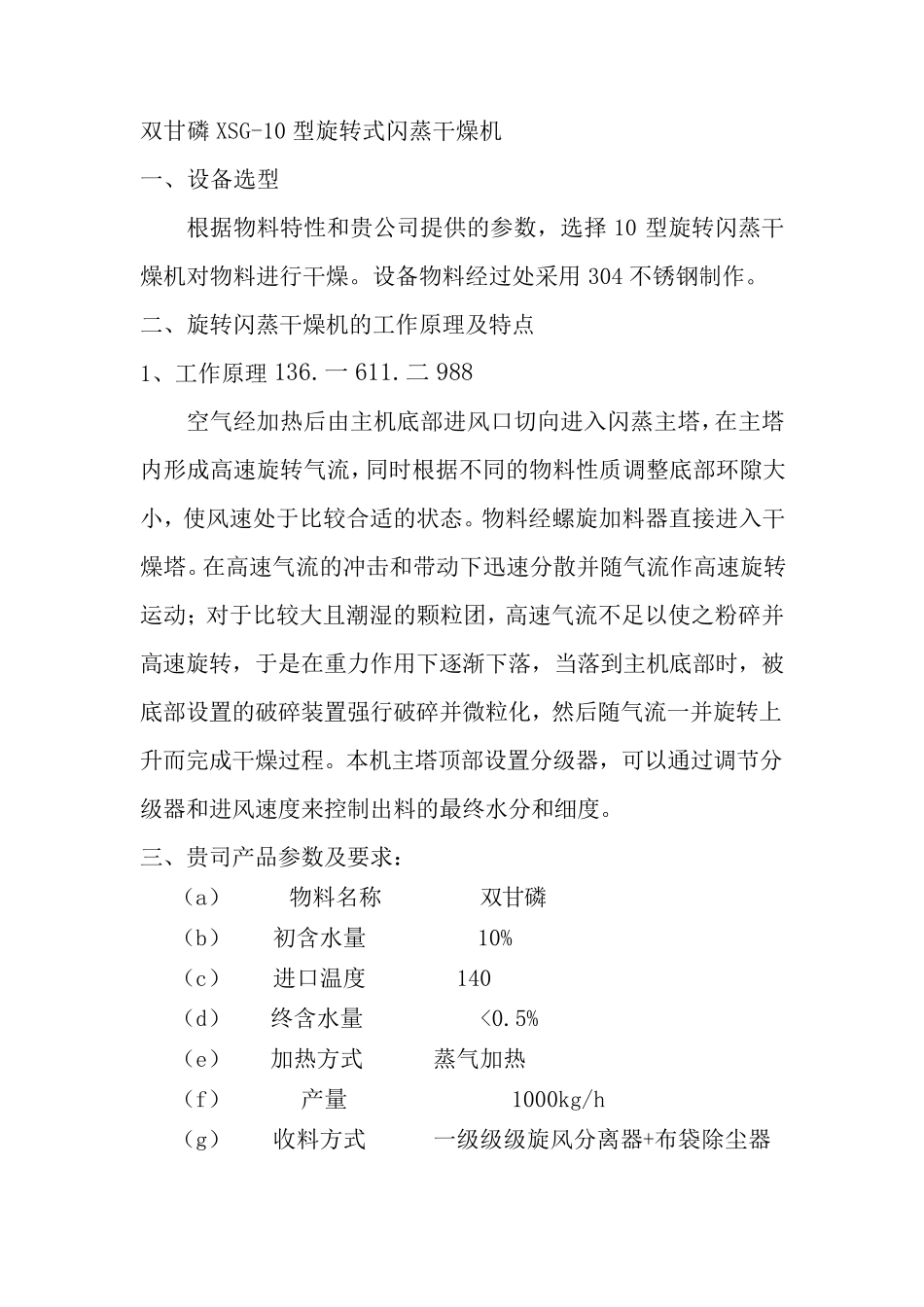

双甘磷XSG-10型旋转式闪蒸干燥机_第1页
1/6

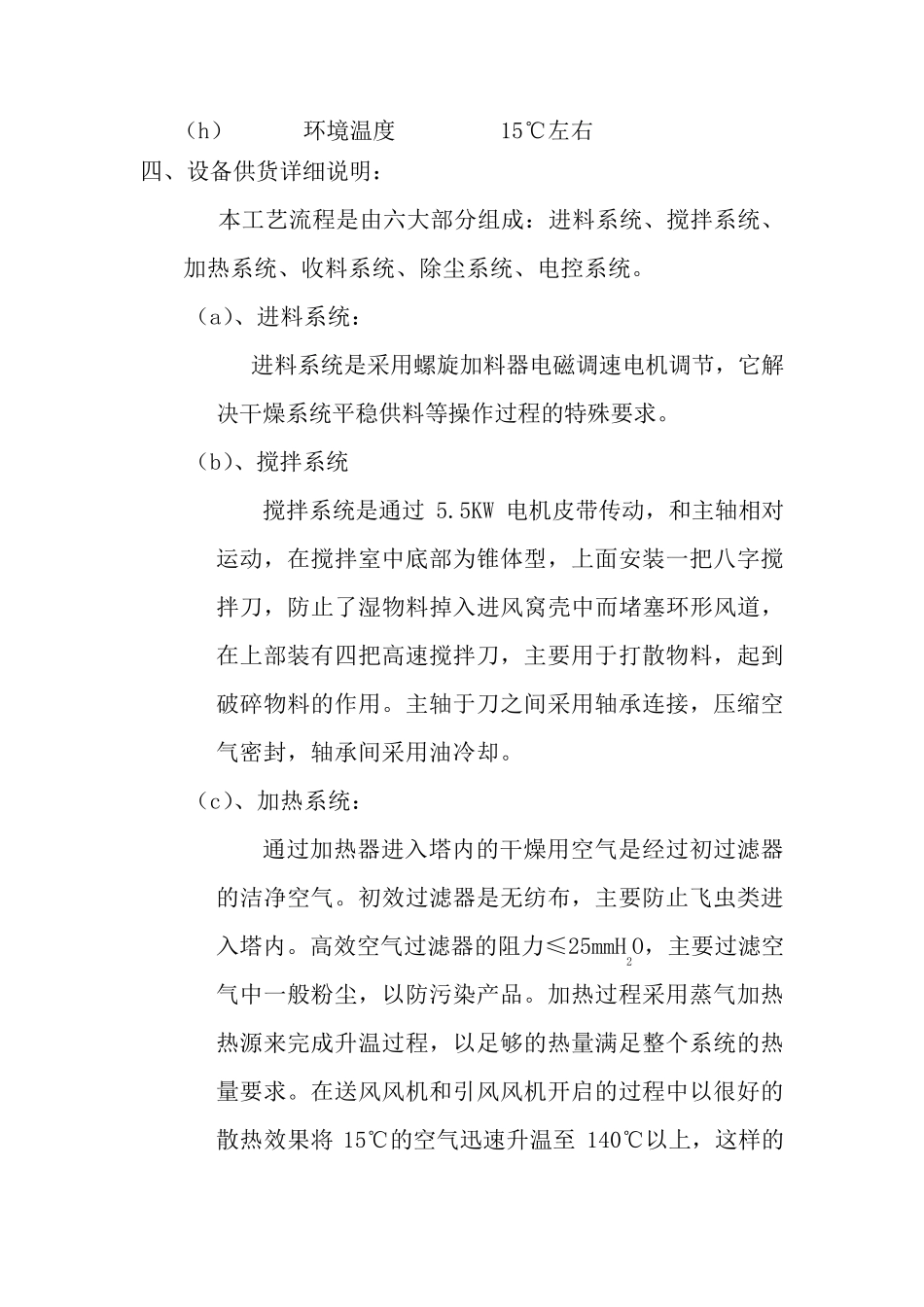

双甘磷XSG-10型旋转式闪蒸干燥机_第2页
2/6

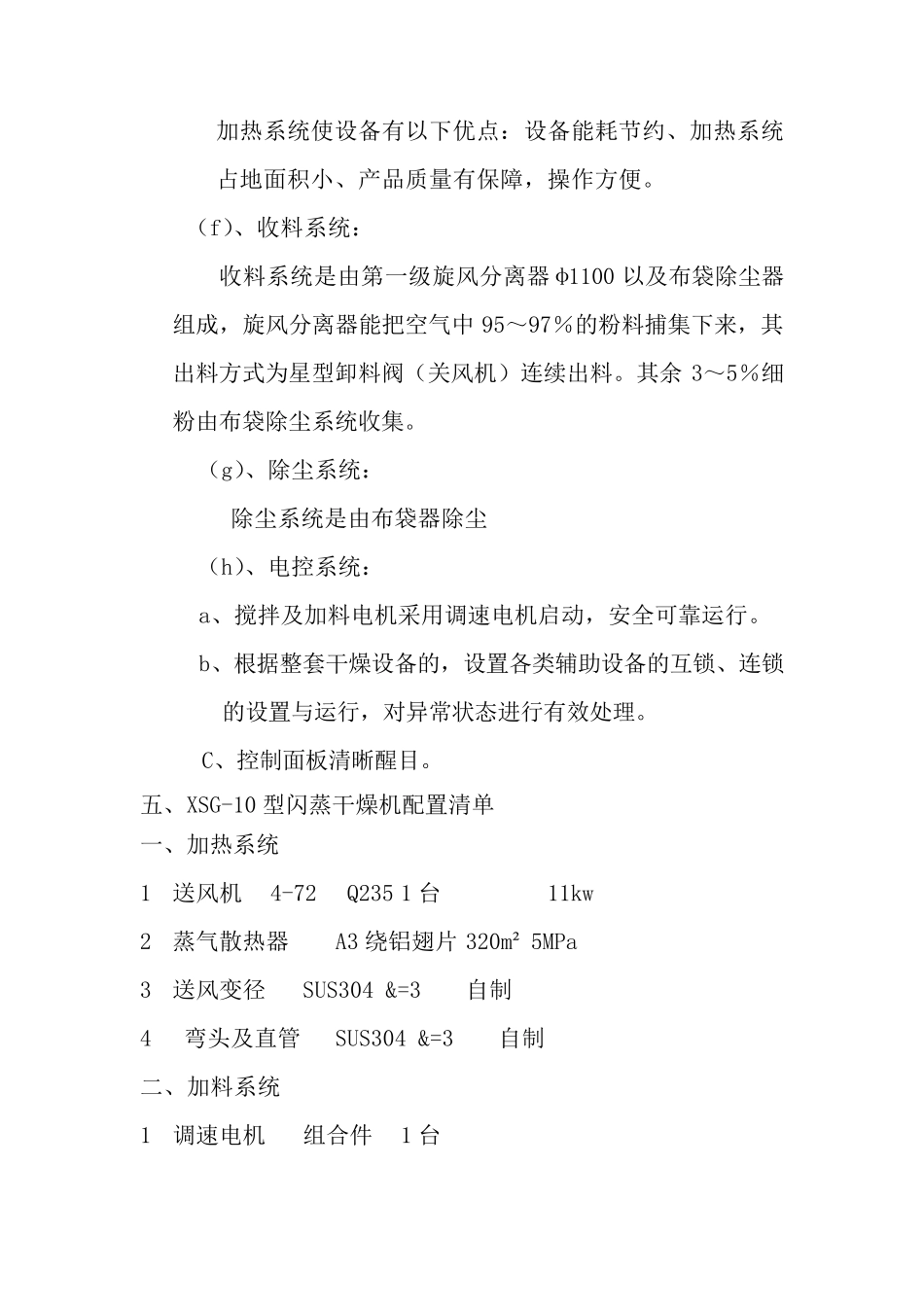

双甘磷XSG-10型旋转式闪蒸干燥机_第3页
3/6
双甘磷XSG-10 型旋转式闪蒸干燥机 一、设备选型 根据物料特性和贵公司提供的参数,选择10 型旋转闪蒸干燥机对物料进行干燥。设备物料经过处采用304 不锈钢制作。 二、旋转闪蒸干燥机的工作原理及特点 1、工作原理136.一611.二988 空气经加热后由主机底部进风口切向进入闪蒸主塔,在主塔内形成高速旋转气流,同时根据不同的物料性质调整底部环隙大小,使风速处于比较合适的状态。物料经螺旋加料器直接进入干燥塔。在高速气流的冲击和带动下迅速分散并随气流作高速旋转运动;对于比较大且潮湿的颗粒团,高速气流不足以使之粉碎并高速旋转,于是在重力作用下逐渐下落,当落到主机底部时,被底部设置的破碎装置强行破碎并微粒化,然后随气流一并旋转上升而完成干燥过程。本机主塔顶部设置分级器,可以通过调节分级器和进风速度来控制出料的最终水分和细度。 三、贵司产品参数及要求: (a) 物料名称 双甘磷 (b) 初含水量 10% (c) 进口温度 140 (d) 终含水量 <0.5% (e) 加热方式 蒸气加热 (f) 产量 1000kg/h (g) 收料方式 一级级级旋风分离器+布袋除尘器 (h) 环境温度 15℃左右 四、设备供货详细说明: 本工艺流程是由六大部分组成:进料系统、搅拌系统、加热系统、收料系统、除尘系统、电控系统。 (a)、进料系统: 进料系统是采用螺旋加料器电磁调速电机调节,它解决干燥系统平稳供料等操作过程的特殊要求。 (b)、搅拌系统 搅拌系统是通过5.5KW 电机皮带传动,和主轴相对运动,在搅拌室中底部为锥体型,上面安装一把八字搅拌刀,防止了湿物料掉入进风窝壳中而堵塞环形风道,在上部装有四把高速搅拌刀,主要用于打散物料,起到破碎物料的作用。主轴于刀之间采用轴承连接,压缩空气密封,轴承间采用油冷却。 (c)、加热系统: 通过加热器进入塔内的干燥用空气是经过初过滤器的洁净空气。初效过滤器是无纺布,主要防止飞虫类进入塔内。高效空气过滤器的阻力≤25mmH2O,主要过滤空气中一般粉尘,以防污染产品。加热过程采用蒸气加热热源来完成升温过程,以足够的热量满足整个系统的热量要求。在送风风机和引风风机开启的过程中以很好的散热效果将15℃的空气迅速升温至140℃以上,这样的加热系统使设备有以下优点:设备能耗节约、加热系统占地面积小、产品质量有保障,操作方便。 (f)、收料系统: 收料系统是由第一级旋风分离器φ1100 以及布袋除尘器组成,旋风分离器能把空气中95~97...
