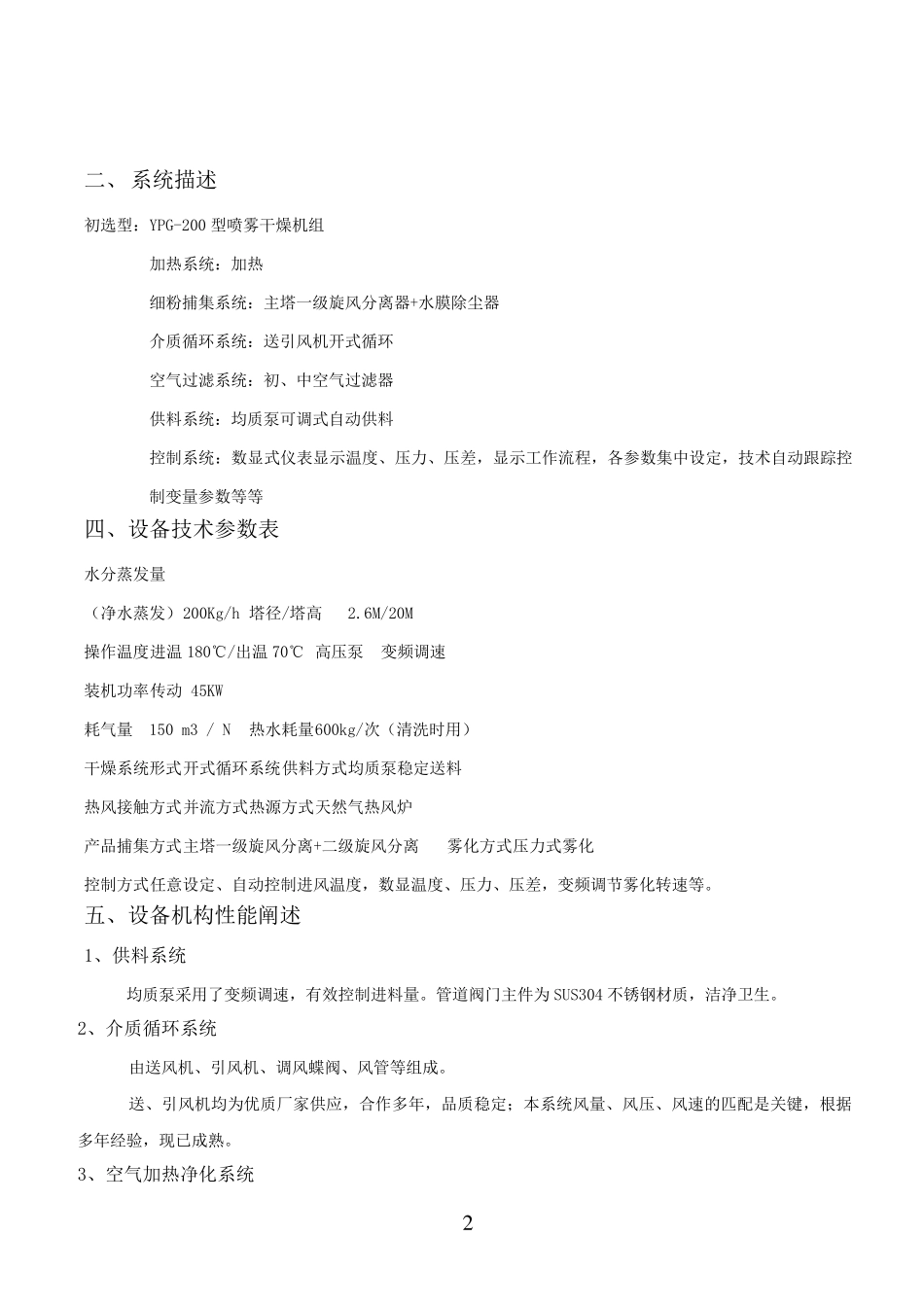

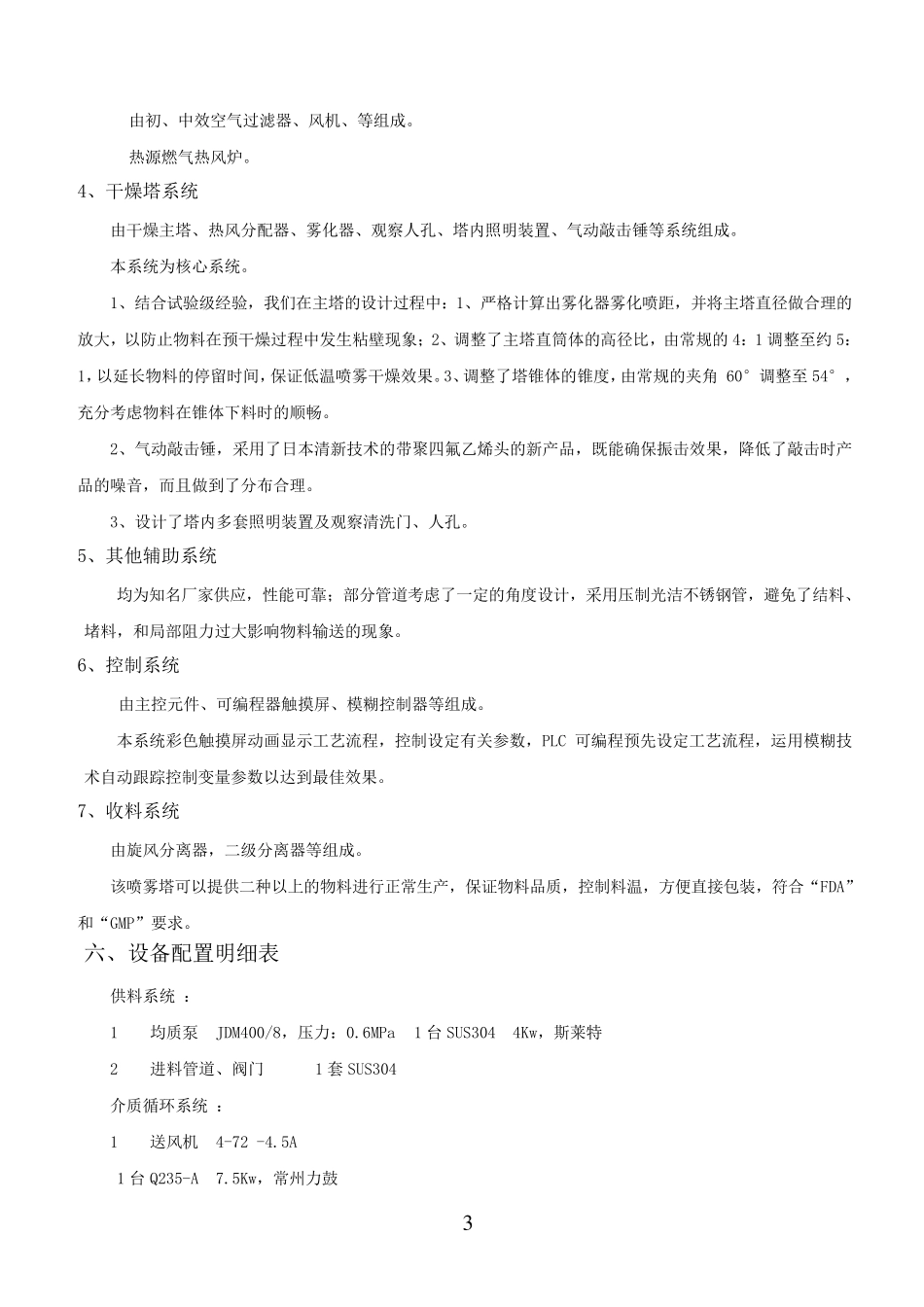

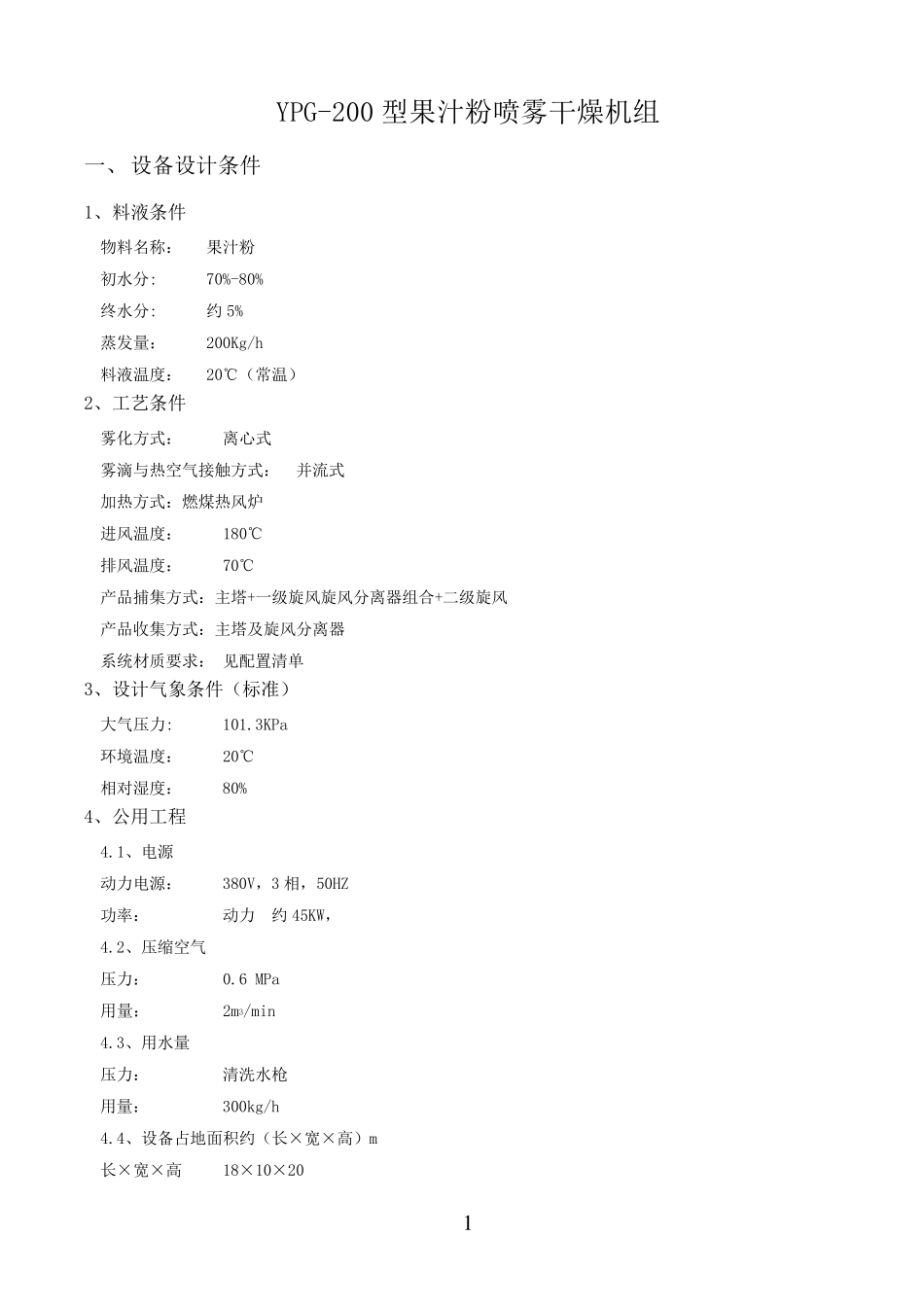

1 YPG-200 型果汁粉喷雾干燥机组 一、 设备设计条件 1、料液条件 物料名称: 果汁粉 初水分: 70%-80% 终水分: 约5% 蒸发量: 200Kg/h 料液温度: 20℃(常温) 2、工艺条件 雾化方式: 离心式 雾滴与热空气接触方式: 并流式 加热方式:燃煤热风炉 进风温度: 180℃ 排风温度: 70℃ 产品捕集方式:主塔+一级旋风旋风分离器组合+二级旋风 产品收集方式:主塔及旋风分离器 系统材质要求: 见配置清单 3、设计气象条件(标准) 大气压力: 101.3KPa 环境温度: 20℃ 相对湿度: 80% 4、公用工程 4.1、电源 动力电源: 380V,3 相,50HZ 功率: 动力 约45KW, 4.2、压缩空气 压力: 0.6 MPa 用量: 2m3/min 4.3、用水量 压力: 清洗水枪 用量: 300kg/h 4.4、设备占地面积约(长×宽×高)m 长×宽×高 18×10×20 2 二、 系统描述 初选型:YPG-200 型喷雾干燥机组 加热系统:加热 细粉捕集系统:主塔一级旋风分离器+水膜除尘器 介质循环系统:送引风机开式循环 空气过滤系统:初、中空气过滤器 供料系统:均质泵可调式自动供料 控制系统:数显式仪表显示温度、压力、压差,显示工作流程,各参数集中设定,技术自动跟踪控制变量参数等等 四、设备技术参数表 水分蒸发量 (净水蒸发) 200Kg/h 塔径/塔高 2.6M/20M 操作温度 进温180℃/出温70℃ 高压泵 变频调速 装机功率 传动 45KW 耗气量 150 m3 / N 热水耗量 600kg/次(清洗时用) 干燥系统形式 开式循环系统 供料方式 均质泵稳定送料 热风接触方式 并流方式 热源方式 天然气热风炉 产品捕集方式 主塔一级旋风分离+二级旋风分离 雾化方式 压力式雾化 控制方式 任意设定、自动控制进风温度,数显温度、压力、压差,变频调节雾化转速等。 五、设备机构性能阐述 1、供料系统 均质泵采用了变频调速,有效控制进料量。管道阀门主件为SUS304 不锈钢材质,洁净卫生。 2、介质循环系统 由送风机、引风机、调风蝶阀、风管等组成。 送、引风机均为优质厂家供应,合作多年,品质稳定;本系统风量、风压、风速的匹配是关键,根据多年经验,现已成熟。 3、空气加热净化系统 3 由初、中效空气过滤器、风机、等组成。 热源燃气热风炉。 4、干燥塔系统 由干燥主塔、热风分配器、雾化器、观察人孔、塔内照明装置、气动敲击锤等系统组成。 本系统为核心系统。 1、结合试验级经验,我们在主塔的...
