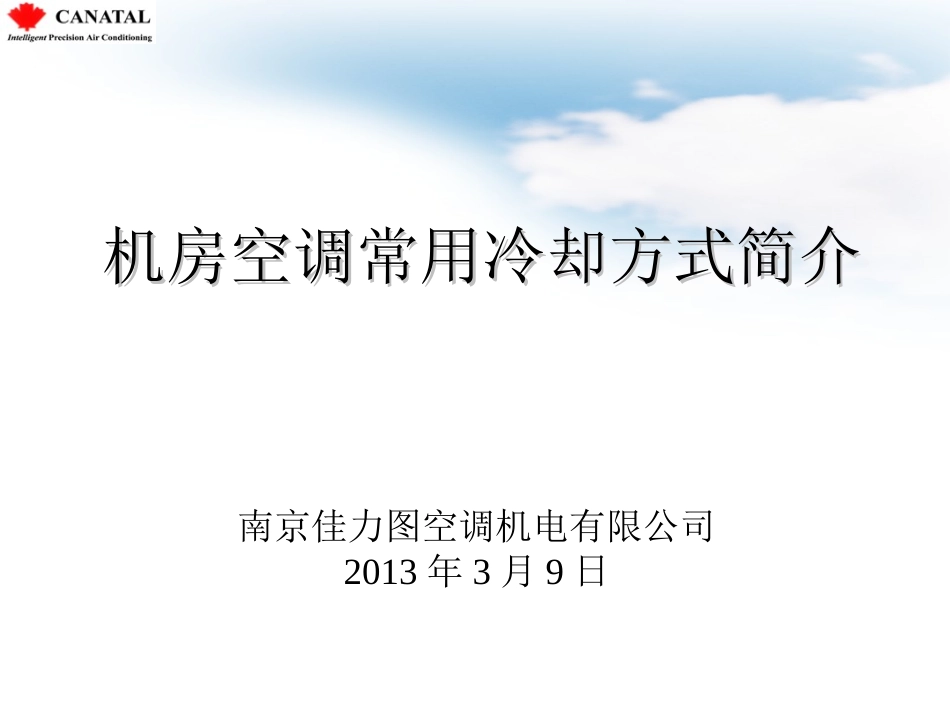

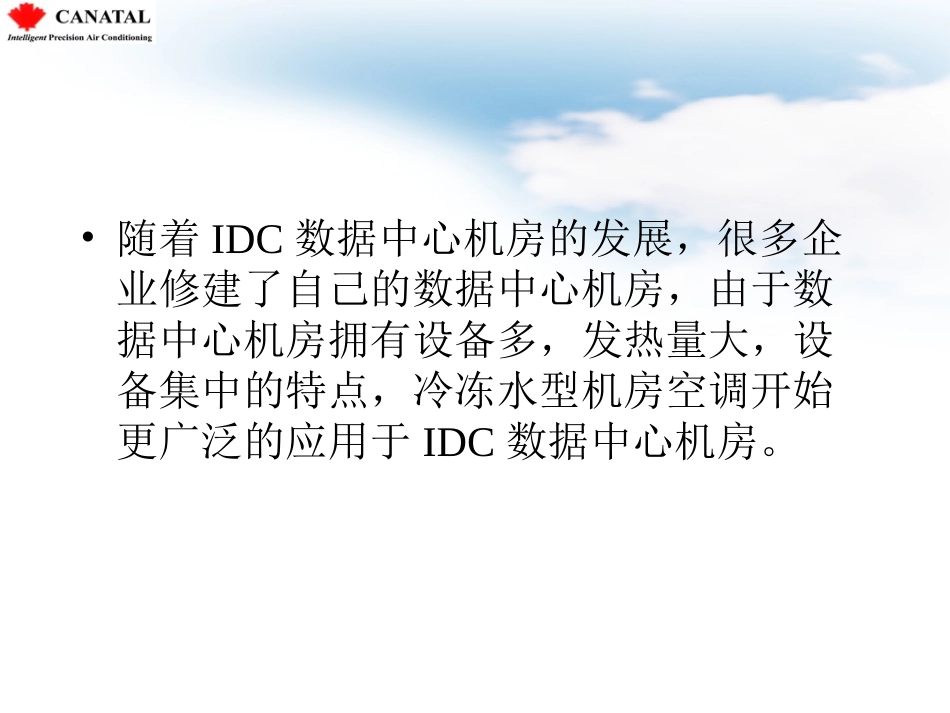

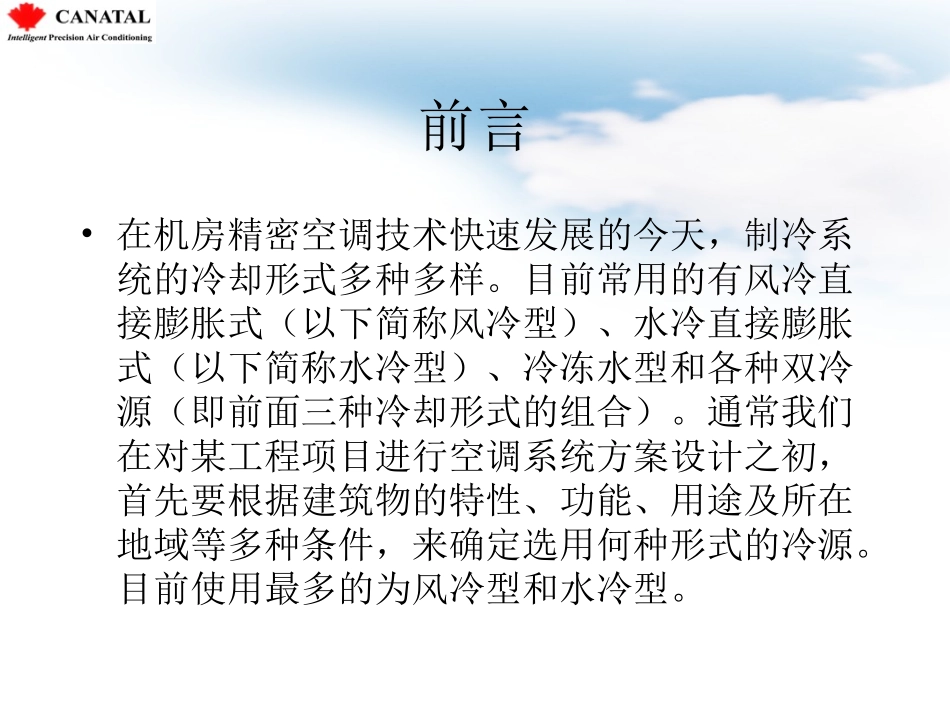

机房空调常用冷却方式简介机房空调常用冷却方式简介南京佳力图空调机电有限公司2013年3月9日前言•在机房精密空调技术快速发展的今天，制冷系统的冷却形式多种多样。目前常用的有风冷直接膨胀式（以下简称风冷型）、水冷直接膨胀式（以下简称水冷型）、冷冻水型和各种双冷源（即前面三种冷却形式的组合）。通常我们在对某工程项目进行空调系统方案设计之初，首先要根据建筑物的特性、功能、用途及所在地域等多种条件，来确定选用何种形式的冷源。目前使用最多的为风冷型和水冷型。•随着IDC数据中心机房的发展，很多企业修建了自己的数据中心机房，由于数据中心机房拥有设备多，发热量大，设备集中的特点，冷冻水型机房空调开始更广泛的应用于IDC数据中心机房。风冷系统图示五种机型可供五种机型可供选择选择风冷系统水冷系统图示五种机型可供五种机型可供选择选择水冷系统冷冻水系统图示五种机型可供五种机型可供选择选择冷冻水系统风冷双冷源系统图示五种机型可供五种机型可供选择选择风冷双冷源（冷冻水）系统水冷双冷源系统图示五种机型可供五种机型可供选择选择水冷双冷源（乙二醇）系统•系统简介：风冷直接膨胀式恒温恒湿空调，是机房专用空调常用的一种冷却系统，适用于南北方任何区域，在室外－45℃～＋50℃范围内均可正常制冷，工作稳定可靠。•系统组成：风冷直接膨胀式系统由室内机、风冷室外机和内外间连接铜管组成，系统简单，组成器件少风冷直接膨胀式系统风冷直接膨胀式系统•优点：•系统简单，只有室内机与室外机组成，适用于南北方任何区域，在室外湿度－45℃－＋50℃范围内均可正常制冷，工作稳定可靠；•室外机和室内机之间由细小的铜管连接，节约了安装空间，同样冷量需要的管井尺寸小；•各系统独立工作，当单个系统出现故障后只需对故障机进行检修，对其它系统无影响；•施工简单快捷，工期短。•缺点：•在机房负荷较大空调设备数量多的时候需较大室外安装空间；•在夏天温度较高时，由于外机集中摆放散热不良，容易引起高压报警风冷直接膨胀式系统•系统初投资和运行维护成本：•风冷直接膨胀式系统组成简单，初投资成本低；•运行器件少，故障率低，维护简单方便，只需更换室内机过滤网清洗室外冷凝器；•系统维护时可分别进行，单台停机维护，对机房环境无影响。水冷直接膨胀式系统•系统简介：•水冷直接膨胀式恒温恒湿空调，是机房专用空调常用的一种冷却系统，多使用于南方区域，在室外-10℃～＋50℃范围内均可正常制冷，工作稳定可靠。水冷直接膨胀式系统与风冷直接膨胀式系统在制冷方式与设备功能方面是完全相同的，两者可互相兼容。所不同的是，两者冷凝器的冷却方式不同。水冷式系统一般采用板式换热器或壳管式冷凝器，以水为冷却介质。•系统组成：•水冷直接膨胀式系统由室内机、板式换热器（或壳管式换热器）、冷却塔、循环水泵、膨胀水箱和内外间连接水管组成。较风冷式系统增加了循环水泵、冷却塔和膨胀水箱等辅助设施，系统组成较复杂。水冷直接膨胀式系统•优点：•多台内机可共用一台冷却塔，室外所需安装空间小；•由水泵循环供水，不受空调室外机落差影响；•冷却效果较好，系统能效比较高。•缺点：•室外机和板式换热器之间由粗大的水管连接，施工较复杂，工期长；•初期投资成本高；水冷直接膨胀式系统•系统初投资和运行维护成本：•水冷直接膨胀式系统组成较复杂，初投资成本比风冷式高；•系统扩容性能较差；•夏季无高压报警困扰，不受楼层高度限制；•系统能效比高，较风冷型要高10%－20%。冷冻水型•系统简介：•冷冻水型机房精密空调以前主要使用于南方区域，现在随着IDC机房的建设，对空调的需求量也越来越大，而冷冻水型空调以冷量大、能效比高等特点被数据中心机房采用。•系统组成：•冷冻水型空调由冷冻水主机（螺杆机、离心机等）、空调室内机、冷却塔、膨胀水箱、循环水泵和连接管路等组成。冷冻水型•优点：•系统能效比高；•室外安装空间小；•不受楼层高度影响。•缺点：•管路系统需要的安装空间大；•冷冻水主机需在建筑时考虑放置位置；•施工周期长；•扩容性较差。冷冻水型•系统初投资和运行维护成本：•...
