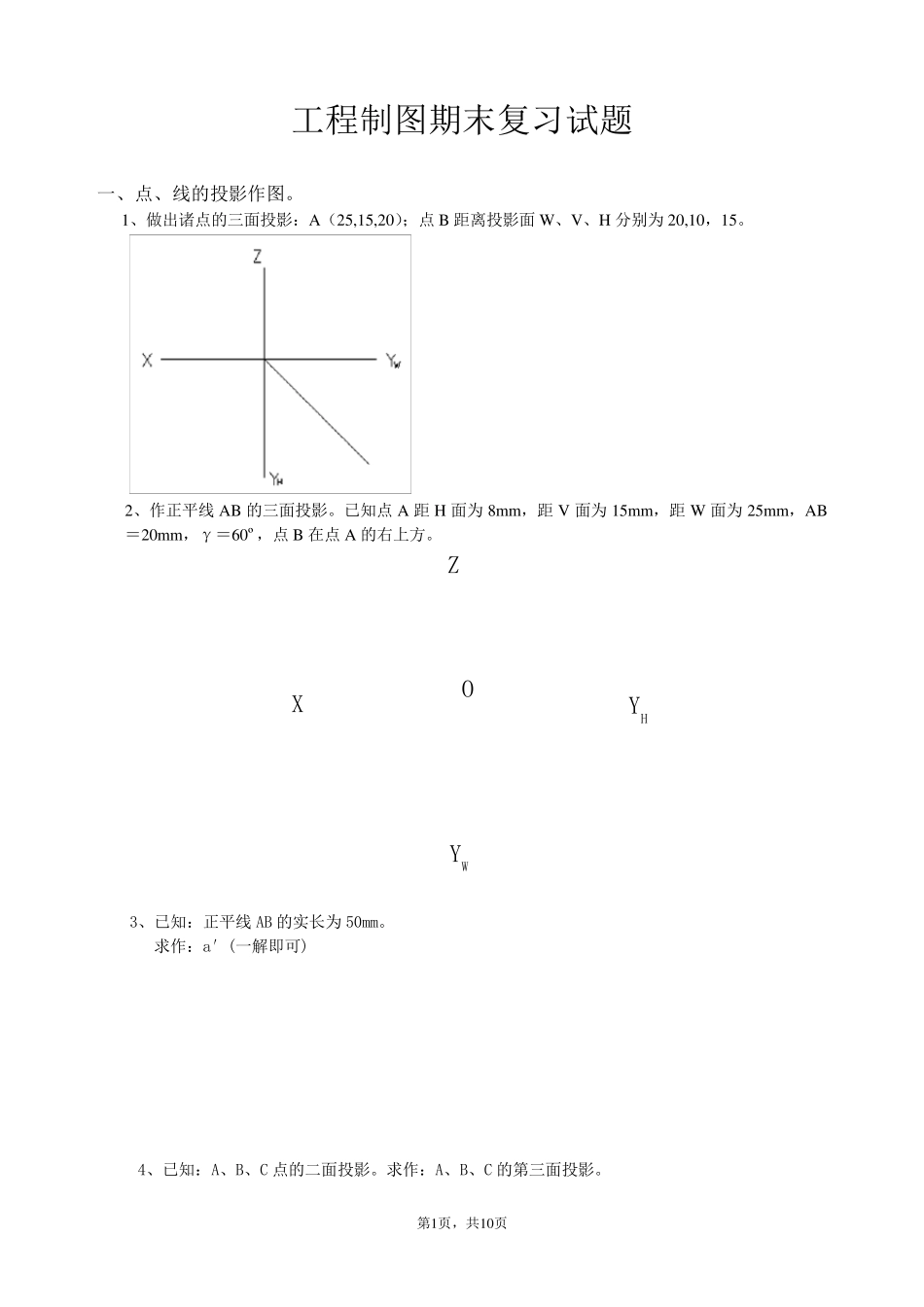

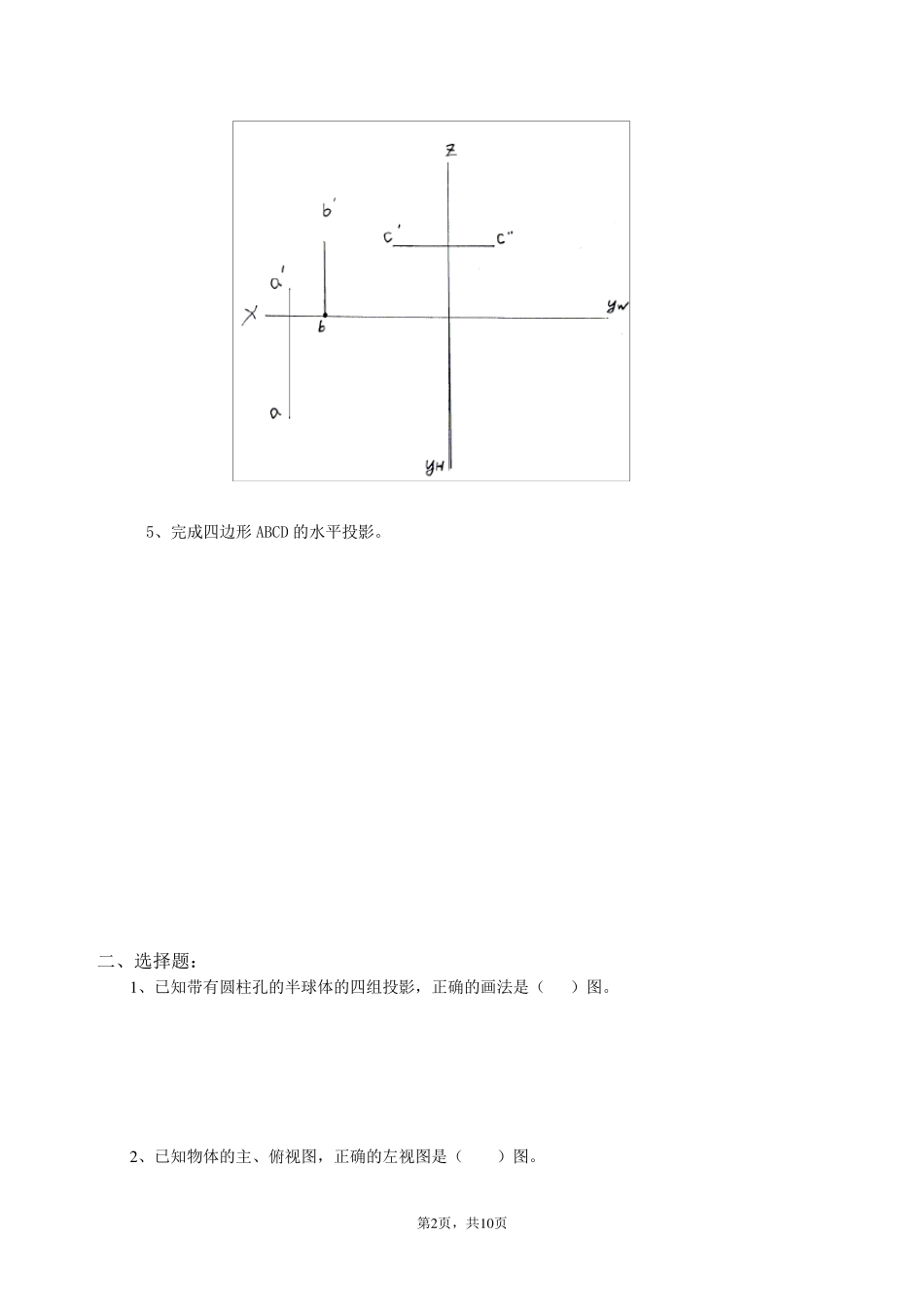

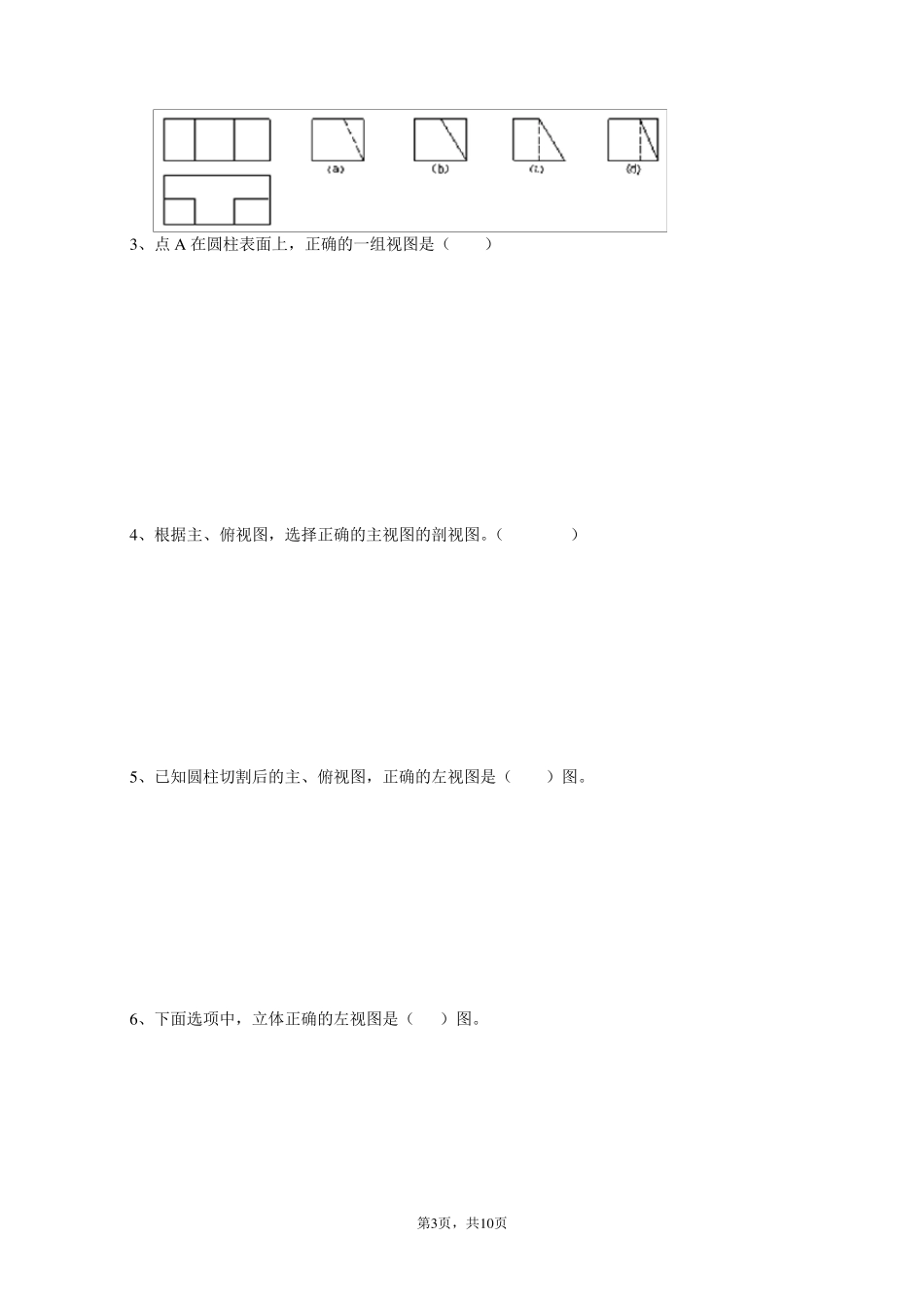

第1页，共10页 工程制图期末复习试题 一、点、线的投影作图。 1、做出诸点的三面投影：A（25,15,20）；点B 距离投影面W、V、H 分别为20,10，15。 2、作正平线AB 的三面投影。已知点A 距H 面为8mm，距V 面为15mm，距W 面为25mm，AB＝20mm，γ＝60º，点B 在 点A 的右 上 方 。 XZYHYWO 3、已知：正平线AB 的实 长 为50mm。 求 作：a′ (一解 即 可 ) 4、已知：A、B、C 点的二 面投影。求 作：A、B、C 的第三面投影。 第2 页，共1 0 页 5、完成四边形 ABCD 的水平投影。 二、选择题： 1 、已知带有圆柱孔的半球体的四组投影，正确的画法是（ ）图。 2 、已知物体的主、俯视图，正确的左视图是（ ）图。 第3页，共10页 3、点 A 在圆柱表面上，正确的一组视图是（ ） 4、根据主、俯视图，选择正确的主视图的剖视图。（ ） 5、已知圆柱切割后的主、俯视图，正确的左视图是（ ）图。 6、下面选项中，立体正确的左视图是（ ）图。 第4 页，共1 0 页 7 、下面选项中，立体正确的左视图是（ ）图。 (a) (b) (c) (d) 三、名词解释： 1 、比例： 2 、正投影： 3 、相贯线： 4 、剖视图： 5 、圆弧连接： 6 、表面粗糙度： 第5页，共10页 四、已知圆锥面上点 A、点 B 一个投影，试求其另外两个投影。 0xzyHyW(b')a' 五、由已知立体的两个视图，补画第三视图。 第6 页，共1 0 页 六、补画平面立体被截切后的水平投影和侧面投影。 七、补全圆柱被截切后的侧面投影。（保留作图线） 八、补全相贯线正面投影。（保留作图线） 第7 页，共1 0 页 九、补画机件三视图所缺的线条。（保留作图线） 第8 页，共1 0 页 十、标注下面形体的尺寸（按图上实际量取，取整）。 十一、补全组合体的尺寸 第9 页，共1 0 页 十二、标注组合体的尺寸。（按图上实际量取，取整）。 十三、将主视图改为改为适当的全剖视图。 第1 0 页，共1 0 页 十四、在中间的图形上，将主视图合适的地方改为全剖视图。
