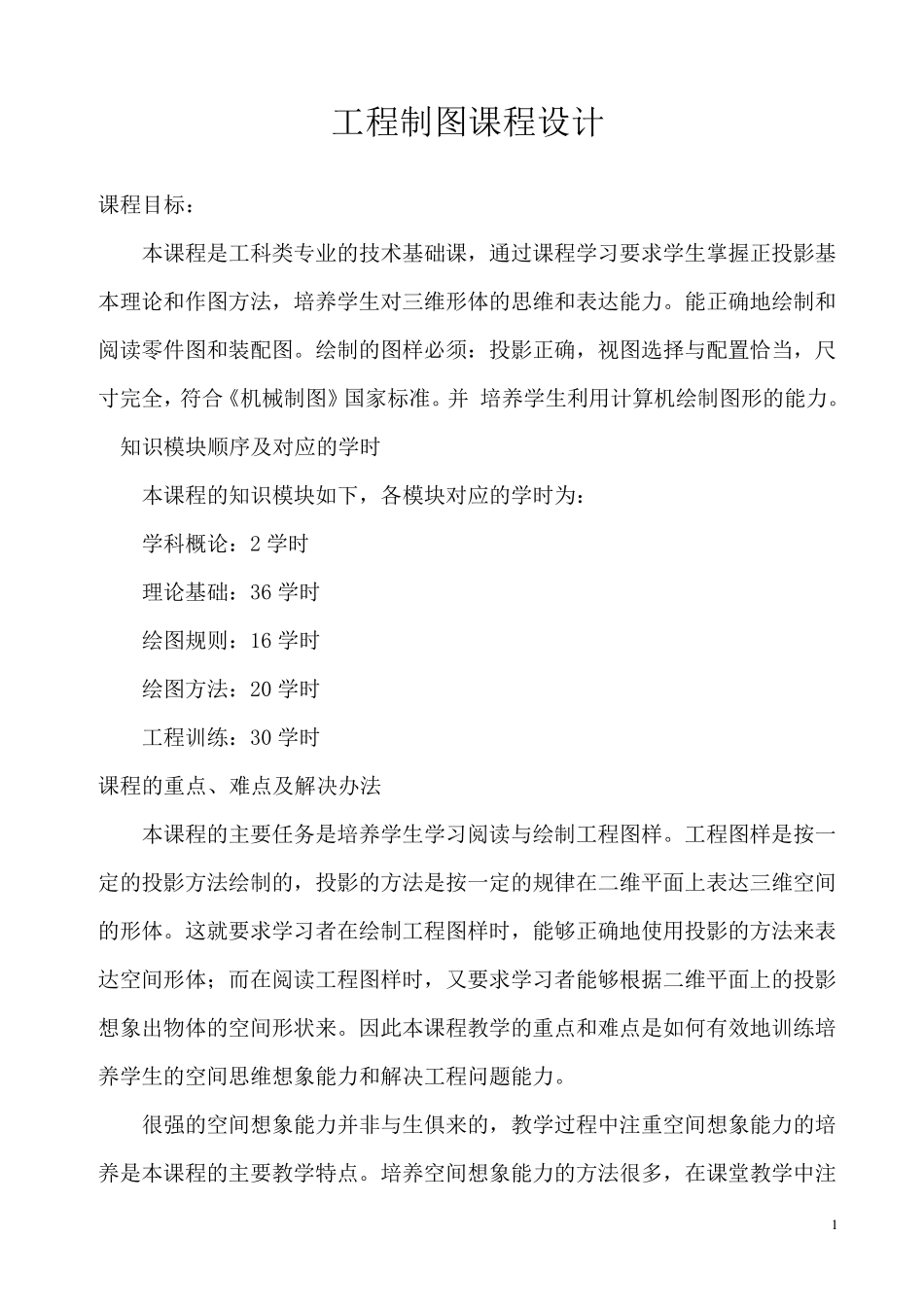

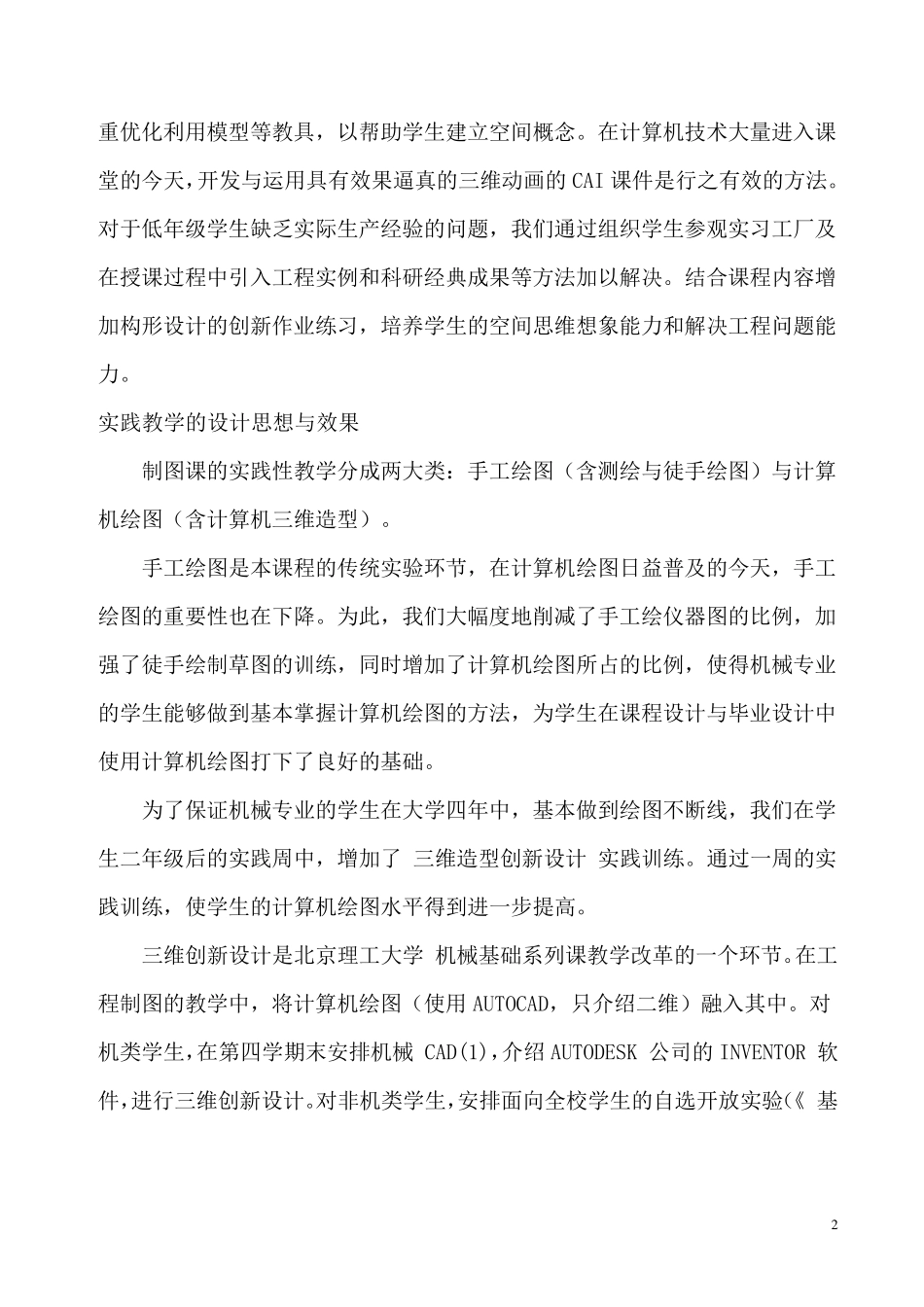

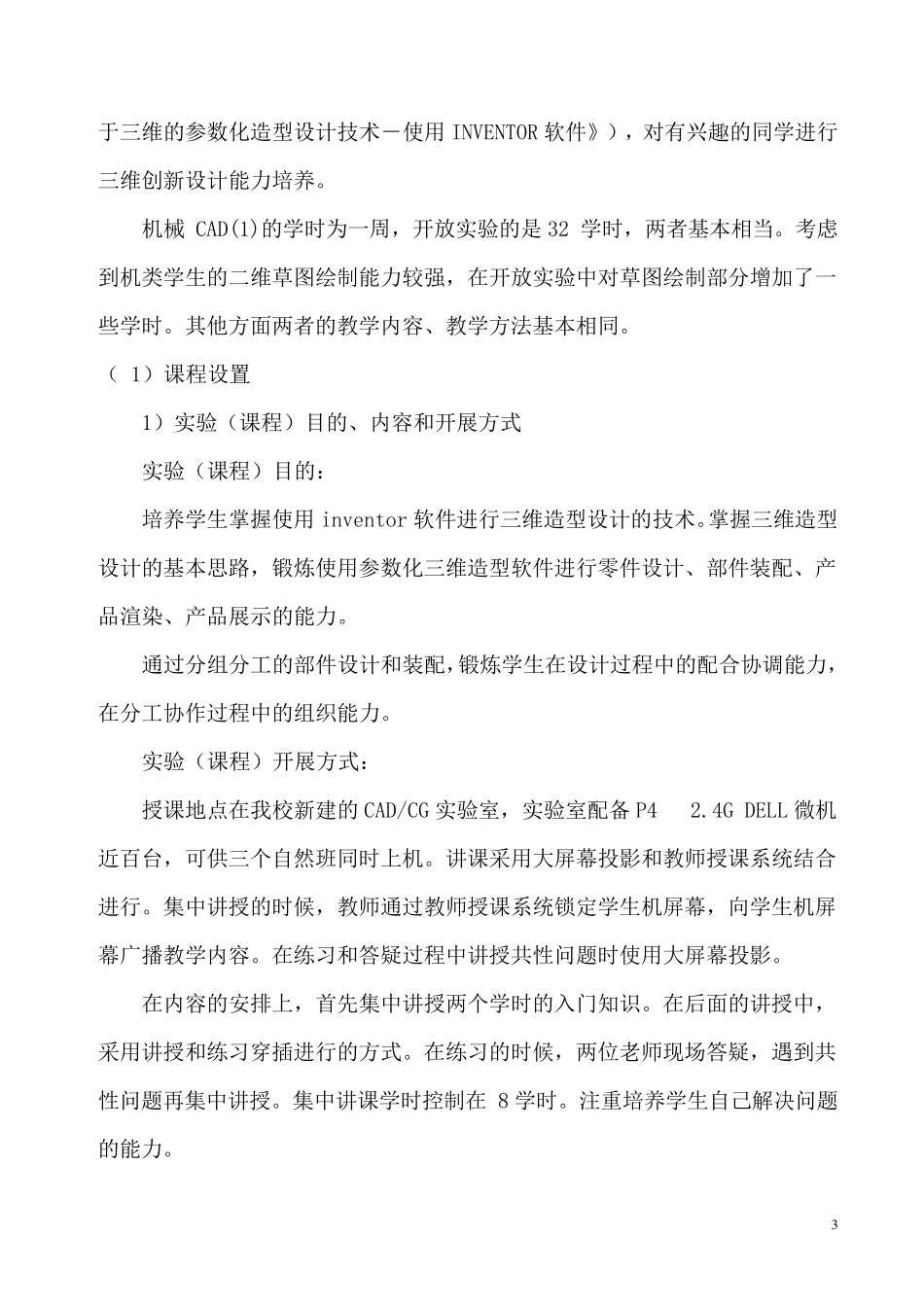

1 工程制图课程设计 课程目标： 本课程是工科类专业的技术基础课，通过课程学习要求学生掌握正投影基本理论和作图方法，培养学生对三维形体的思维和表达能力。能正确地绘制和阅读零件图和装配图。绘制的图样必须：投影正确，视图选择与配置恰当，尺寸完全，符合《机械制图》国家标准。并 培养学生利用计算机绘制图形的能力。 知识模块顺序及对应的学时 本课程的知识模块如下，各模块对应的学时为： 学科概论：2 学时 理论基础：36 学时 绘图规则：16 学时 绘图方法：20 学时 工程训练：30 学时 课程的重点、难点及解决办法 本课程的主要任务是培养学生学习阅读与绘制工程图样。工程图样是按一定的投影方法绘制的，投影的方法是按一定的规律在二维平面上表达三维空间的形体。这就要求学习者在绘制工程图样时，能够正确地使用投影的方法来表达空间形体；而在阅读工程图样时，又要求学习者能够根据二维平面上的投影想象出物体的空间形状来。因此本课程教学的重点和难点是如何有效地训练培养学生的空间思维想象能力和解决工程问题能力。 很强的空间想象能力并非与生俱来的，教学过程中注重空间想象能力的培养是本课程的主要教学特点。培养空间想象能力的方法很多，在课堂 教学中注 2 重优化利用模型等教具，以帮助学生建立空间概念。在计算机技术大量进入课堂的今天，开发与运用具有效果逼真的三维动画的 CAI 课件是行之有效的方法。对于低年级学生缺乏实际生产经验的问题，我们通过组织学生参观实习工厂及在授课过程中引入工程实例和科研经典成果等方法加以解决。结合课程内容增加构形设计的创新作业练习，培养学生的空间思维想象能力和解决工程问题能力。 实践教学的设计思想与效果 制图课的实践性教学分成两大类：手工绘图（含测绘与徒手绘图）与计算机绘图（含计算机三维造型）。 手工绘图是本课程的传统实验环节，在计算机绘图日益普及的今天，手工绘图的重要性也在下降。为此，我们大幅度地削减了手工绘仪器图的比例，加强了徒手绘制草图的训练，同时增加了计算机绘图所 占 的比例，使 得 机械 专 业的学生能够 做 到 基 本掌 握 计算机绘图的方法，为学生在课程设计与毕 业设计中使 用计算机绘图打 下了良 好 的基 础 。 为了保 证 机械 专 业的学生在大学四 年中，基 本做 到 绘图不 断 线 ，我们在学生二 年级后 的实践周 中，增加了 三维造型创新设计 实践训练。通过一 周...
