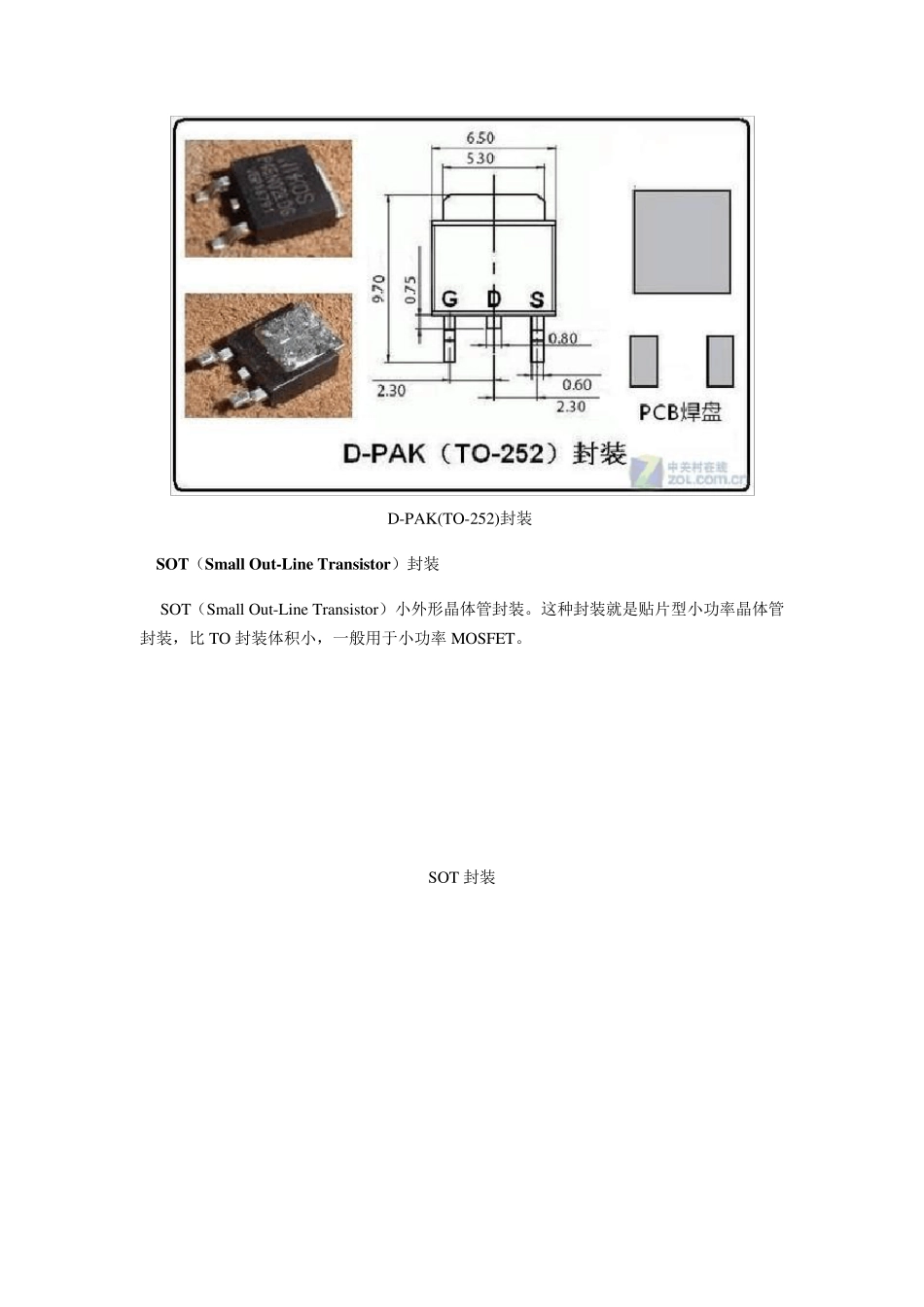

MOS管简介 MOS 管的英文全称叫MOSFET(Metal Ox ide Semicondu ctor Field Effect Transistor)，即金属氧化物半导体型场效应管，属于场效应晶体管中的绝缘栅型。因此，MOS 管有时被称为场效应管。在一般电子电路中，MOS 管通常被用于放大电路或开关电路。而在板卡上的电源稳压电路中，MOSFET 扮演的角色主要是判断电位。 MOS管的作用是什么 MOS 管对于整个供电系统而言起着稳压的作用。目前板卡上所采用的MOS 管并不是太多，一般有10 个左右，主要原因是大部分MOS 管被整合到IC 芯片中去了。由于MOS管主要作用是为配件提供稳定的电压，所以它一般使用在CPU、GPU 和插槽等附近。MOS管一般是以上下两个组成一组的形式出现板卡上。 MOS管封装形式 MOSFET 芯片在制作完成之后，需要给MOSFET 芯片加上一个外壳，即MOS 管封装。MOSFET 芯片的外壳具有支撑、保护、冷却的作用，同时还为芯片提供电气连接和隔离，以便MOSFET 器件与其它元件构成完整的电路。按照安装在PCB 方式来区分，MOS 管封装主要有两大类：插入 式（ Throu gh Hole） 和表 面 贴 装式（ Su rface Mou nt） 。插入 式就 是MOSFET 的管脚 穿 过 PCB 的安装孔 焊 接在PCB 上。表 面 贴 裝 则 是MOSFET 的管脚 及 散 热法 兰 焊 接在PCB 表 面 的焊 盘 上。 常见 的插入 式封装 MOSFET 典 型的表 面 贴 装式封装 MOSFET 随着技术的革新与进步，主板和显卡的PCB 板采用直插式封装的MOSFET 越来越少了，而多改用表面贴装式封装的MOSFET。故而本文中重点讨论表面贴装式封装MOSFET，并从MOS 管外部封装技术、MOS 管内部封装改进技术、整合式DrMOS、MOSFET 发展趋势和MOSFET 实例讲解等进行详细介绍。 MOS 管 外 部 封 装 -标 准封 装 形式概览 MOS 管外部封装-标准封装形式概览 下面我们对标准的封装形式进行如下简要的介绍。按照“封装形式+要点介绍+相关图片”的方式进行如下说明。 TO（Transistor Ou t-line）封装 1、TO（Transistor Ou t-line）的中文即“晶体管外形”，是早期的封装规格，例如 TO-92，TO-92L，TO-220，TO-252 等等都是插入式封装设计。 2、近年来表面贴装市场需求量的增大也使得 TO 封装进展到表面贴装式封装。TO252 和TO263 就是表面贴装封装。其中TO-252 又称之为 D-PAK，TO-263 又称之为 D2PAK。 TO 封装的进展 D-PAK(TO-252)封装 SOT（Smal...
