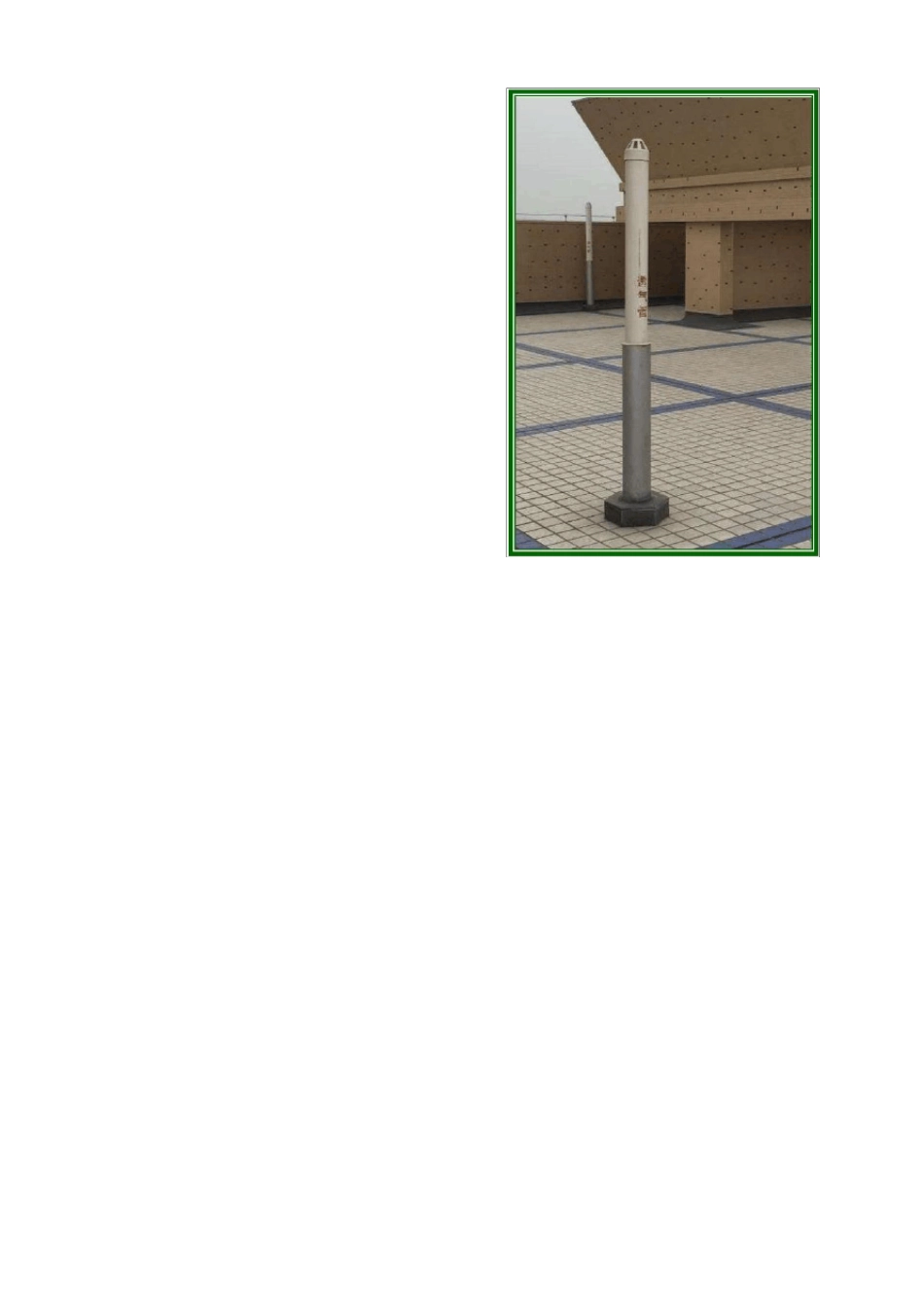

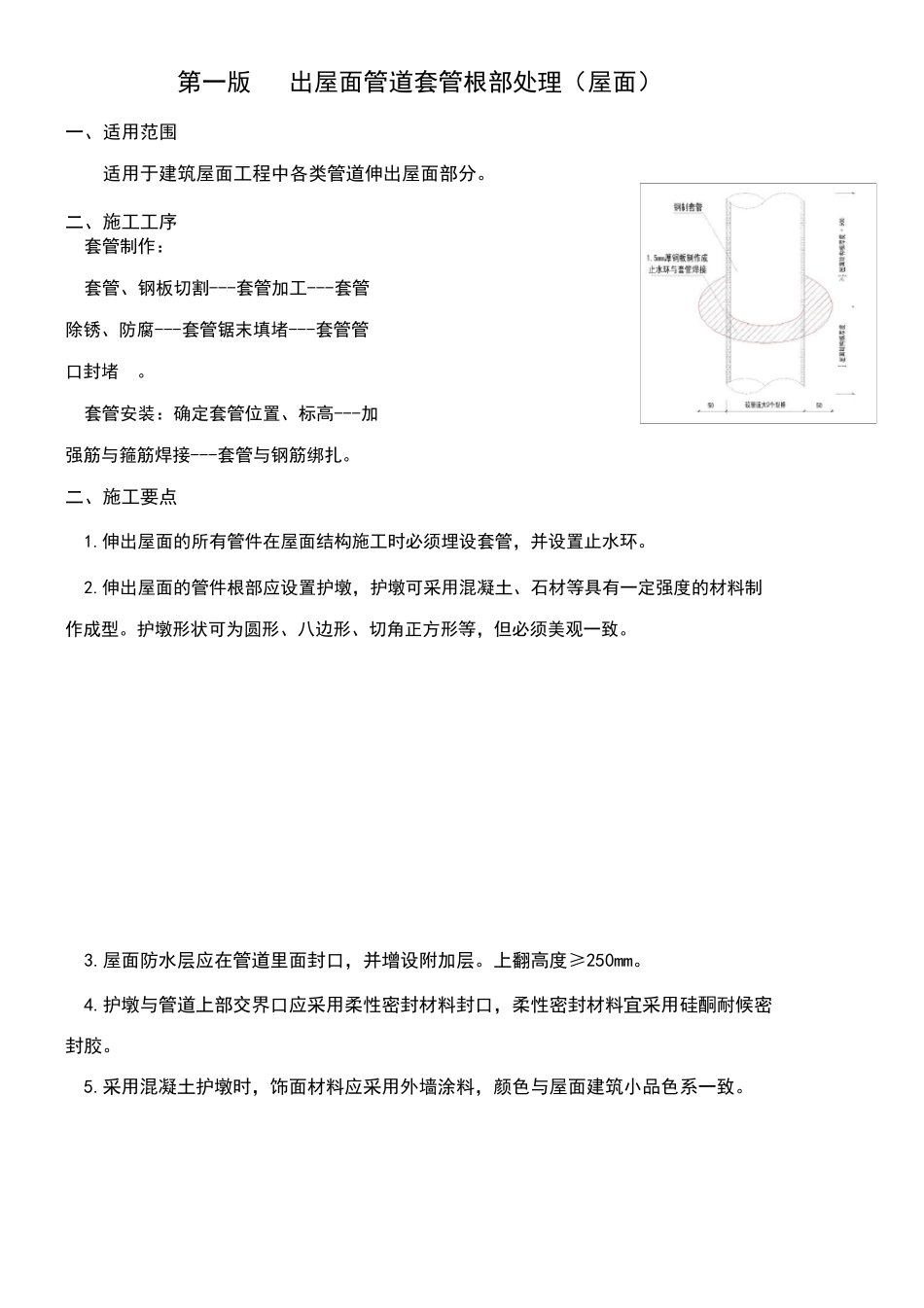

第一版 出屋面管道套管根部处理（屋面） 一、适用范围 适用于建筑屋面工程中各类管道伸出屋面部分。 二、施工工序 套管制作： 套管、钢板切割---套管加工---套管除锈、防腐---套管锯末填堵---套管管口封堵 。 套管安装：确定套管位置、标高---加强筋与箍筋焊接---套管与钢筋绑扎。 二、施工要点 1.伸出屋面的所有管件在屋面结构施工时必须埋设套管，并设置止水环。 2.伸出屋面的管件根部应设置护墩，护墩可采用混凝土、石材等具有一定强度的材料制作成型。护墩形状可为圆形、八边形、切角正方形等，但必须美观一致。 3.屋面防水层应在管道里面封口，并增设附加层。上翻高度≥250mm。 4.护墩与管道上部交界口应采用柔性密封材料封口，柔性密封材料宜采用硅酮耐候密封胶。 5.采用混凝土护墩时，饰面材料应采用外墙涂料，颜色与屋面建筑小品色系一致。 第二版 屋面避雷带安装（屋面） 一、适用范围 本工艺标准适用于建筑物的避雷带接闪器安装工程。 二、施工工序： 预制加工 弹线定位 支架埋设 引下线连接 安装固定连接避雷带 防腐处理 接地测试 三、施工要点 1.屋面避雷带应根据图纸设计和相关规范要求设置，宜采用φ12 镀锌圆钢制作。 2.避雷带应居女儿墙中心布设，当女儿墙宽度大于 300m m 时，支架布设于距外沿 150m m 处；当女 儿墙宽度大于 600m m 时，应设置双排避雷带，支架布设于距内外边沿 150m m 处。 3.避雷带距变形缝、转角 300m m 处设置支架。直线段支架均匀分布，间距不宜大于 1000m m ；支 架埋深不宜小于 80m m ，出女儿墙顶面不宜小于 150m m ，平直一线。 4.避雷带连接应采用上下搭接焊，搭接长度 100m m ，搭接点宜设置于离支架不小于 200m m 处，双 面施焊，焊缝连续饱满。 5.避雷带应先打磨除锈，涂刷 防锈漆二遍，再涂刷银粉漆二遍。 防腐处理应到位，均匀薄涂，无 刷痕，不透底。 第三版 卫生间排水管道安装（卫生间） 一、适用范围：本标准适用于建筑工程中室内排水管道安装工程的施工。 二、施工工序： 安装准备 预制加工 干管安装 立管安装 支管安装 卡件固定 封口堵洞 闭水试验 通水试验 三、施工要点： 1、管道的坡度必须符合设计要求和施工规范规定。 生活污水塑料管道的坡度： 2、室内排水的水平管道与水平管道、水平管道与立管的连接，应采用45°三通或 45°四通和90°斜三通或 90°四通；立管与排出管端部的连接，应采用...
