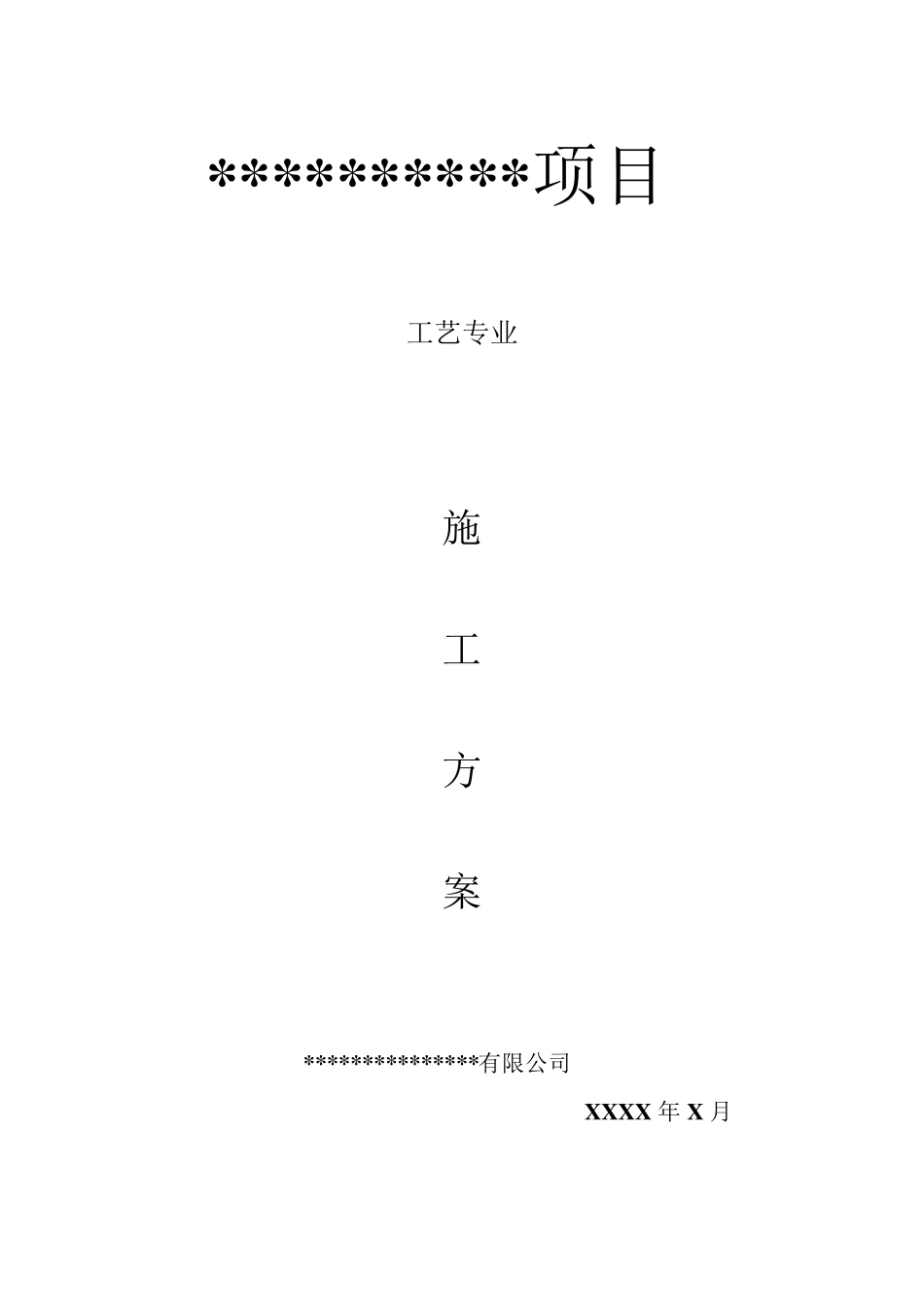

* * * * * * * * * * 项目 工艺专业 施 工 方 案 ***************有限公司 X X X X 年 X 月 工艺专业施工方案 一．工程概况及特点： *******项目B 厂区是一条生产****的生产线，整个工程主要包括工艺生产线部分和公用工程部分。涉及的工艺主要有********的生产工艺，每个工艺过程均由工艺设备、管线和公用工程配套设备、管线组成；项目独立的公用工程部分包括锅炉房及其配套设施、压空站、变电站、机修、中心理化室、电信及自控管理室等。 ******项目包括的工房多，工房分布较广，几乎每个工房均由多个专业组成，专业间相互联系较密切，不同工房的工作内容千差万别。工艺专业的工作内容包括工房内的安装和外线管道的安装，工房内的安装工作为设备安装和工艺管道的安装，外线的安装主要为室外溶剂管和送药管的安装工作。 二、施工所采用的规程、规范及相关技术标准 1、各工房工艺专业施工图和室外部分工艺专业施工图； 2、项目工艺专业安装总说明； 3、建筑工程施工质量验收规范（GB50242-2002）； 4、压缩机、风机、泵安装工程施工及验收规范（GB50275-98）； 5、现场设备、工业管道焊接工程施工及验收规范（GB50236-98）； 6、工业金属管道工程质量检验评定标准（GB50184-93）； 7、工业设备及管道绝热工程质量检验评定标准（GB50185-93）。 三、主要施工工程量 1、室内施工工程量 序号 工房号 工程内容 材料规格种类 数量 备注 1 工艺设备安装、工艺管道安装 2 工艺设备安装、工艺管道安装 3 工艺设备安装、工艺管道安装 4 工艺设备安装、工艺管道安装 5 工艺设备安装、工艺管道安装 6 工艺设备安装 7 工艺设备安装、工艺管道安装 8 工艺设备安装 2、室外施工工程量 序号 工房号 工程内容 材料规格种类 数量 备注 1 室外溶剂管道安装 2 室外输棉管道 四、施工要求及方法、步骤 1． 设备安装前检查设备外观、规格、焊缝、附件、管口方位是否符合设计要求，有无损坏，相关的技术资料，合格证书是否齐全。 2． 核对设备基础尺寸， 地脚螺栓预留孔尺寸，标高是否符合工艺定位尺寸，清除地脚螺栓预留孔中地油污、碎石、泥土、积水；清洗地脚螺栓的螺纹和螺母；凿平放置垫铁部位的表面。 3． 按施工图和有关建筑的轴线及标高线，划定设备安装的基准线。 4． 确定设备的吊装点，核算吊装梁的承载载荷，选用强度足够的吊装机具，钢丝绳，卡环。 5． 吊装设备时只能...
