整理后交变电流知识点讲解VIP免费

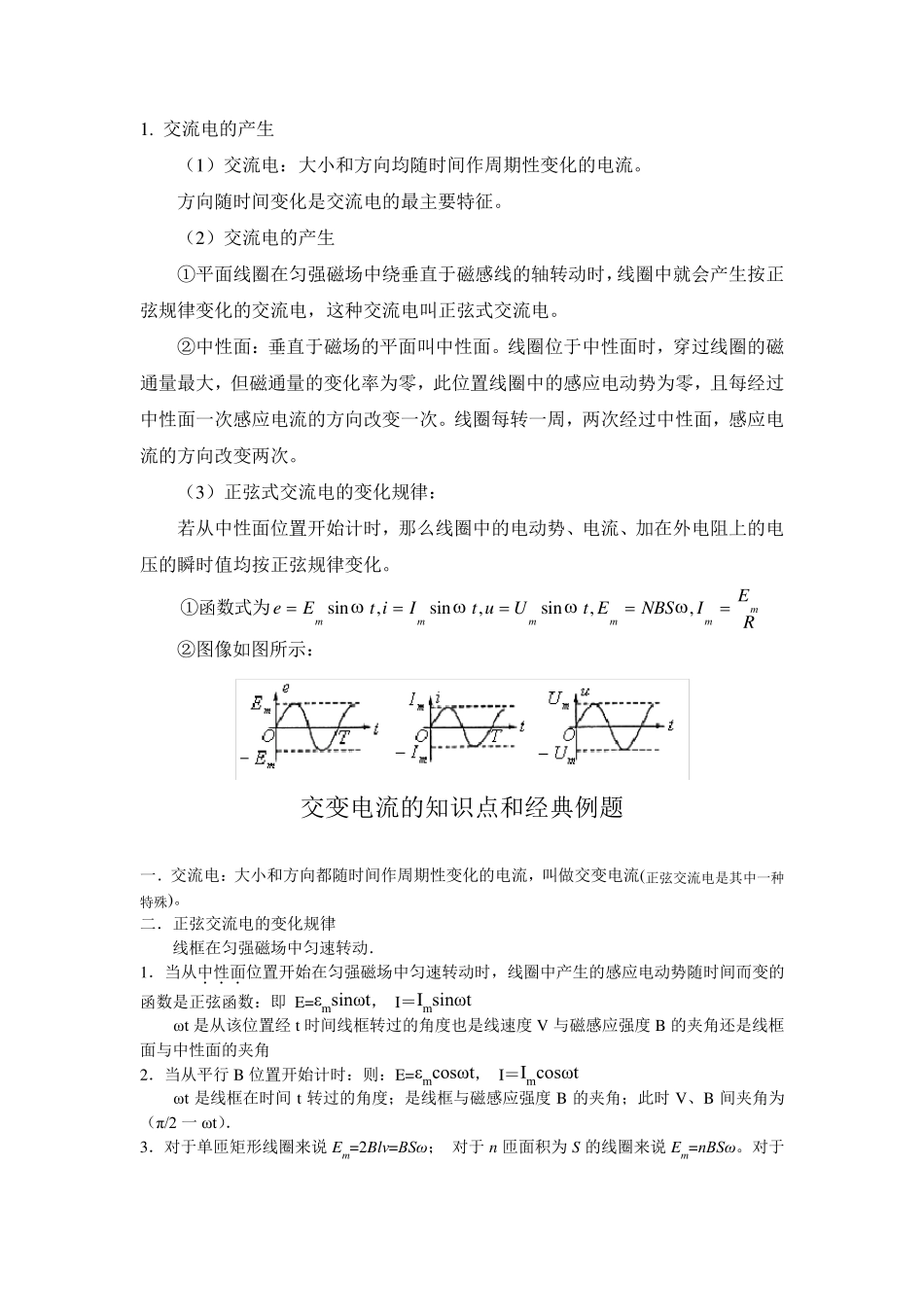

1. 交流电的产生 （1）交流电：大小和方向均随时间作周期性变化的电流。 方向随时间变化是交流电的最主要特征。 （2）交流电的产生 ①平面线圈在匀强磁场中绕垂直于磁感线的轴转动时，线圈中就会产生按正弦规律变化的交流电，这种交流电叫正弦式交流电。 ②中性面：垂直于磁场的平面叫中性面。线圈位于中性面时，穿过线圈的磁通量最大，但磁通量的变化率为零，此位置线圈中的感应电动势为零，且每经过中性面一次感应电流的方向改变一次。线圈每转一周，两次经过中性面，感应电流的方向改变两次。 （3）正弦式交流电的变化规律： 若从中性面位置开始计时，那么线圈中的电动势、电流、加在外电阻上的电压的瞬时值均按正弦规律变化。 ①函数式为eEt iIt uUt ENBSIERmmmmmmsin,sin,sin,, ②图像如图所示： 交变电流的知识点和经典例题 一．交流电：大小和方向都随时间作周期性变化的电流，叫做交变电流(正弦交流电是其中一种特殊)。 二．正弦交流电的变化规律 线框在匀强磁场中匀速转动． 1．当从中性面．．．位置开始在匀强磁场中匀速转动时，线圈中产生的感应电动势随时间而变的函数是正弦函数：即 E=εmsinωt， I＝Imsinωt ωt 是从该位置经 t时间线框转过的角度也是线速度 V 与磁感应强度 B 的夹角还是线框面与中性面的夹角 2．当从平行 B 位置开始计时：则：E=εmcosωt， I＝Imcosωt ωt 是线框在时间t 转过的角度；是线框与磁感应强度 B 的夹角；此时V、B 间夹角为（π/2 一 ωt）． 3．对于单匝矩形线圈来说 Em=2Blv=BSω ； 对于 n 匝面积为 S 的线圈来说 Em=nBSω 。对于总电阻为R 的闭合电路来说Im =mER 三．几个物理量 1．中性面：如图所示的位置为中性面，对它进行以下说明： （1）此位置过线框的磁通量最多． （2）此位置磁通量的变化率为零．所以 E=εmsinω t=0，I＝Imsinω t=0 （3）此位置是电流方向发生变化的位置，具体对应图中的t2，t4时刻，因而交流电完成一次全变化中线框两次过中性面，电流的方向改变两次，频率为50Hz 的交流电每秒方向改变100 次． 2. 表征交流电的物理量 （1）描述交流电的大小 ①瞬时值：交流电的瞬时值反映的是不同时刻交流电的大小和方向。 ②最大值：交流电在变化过程中所能达到的最大值是表征交流电强弱的物理量。 ③有效值：是根据交流电的热效应规定的，反映的是交流电在能量方面的平均效果。让交流电与恒...
