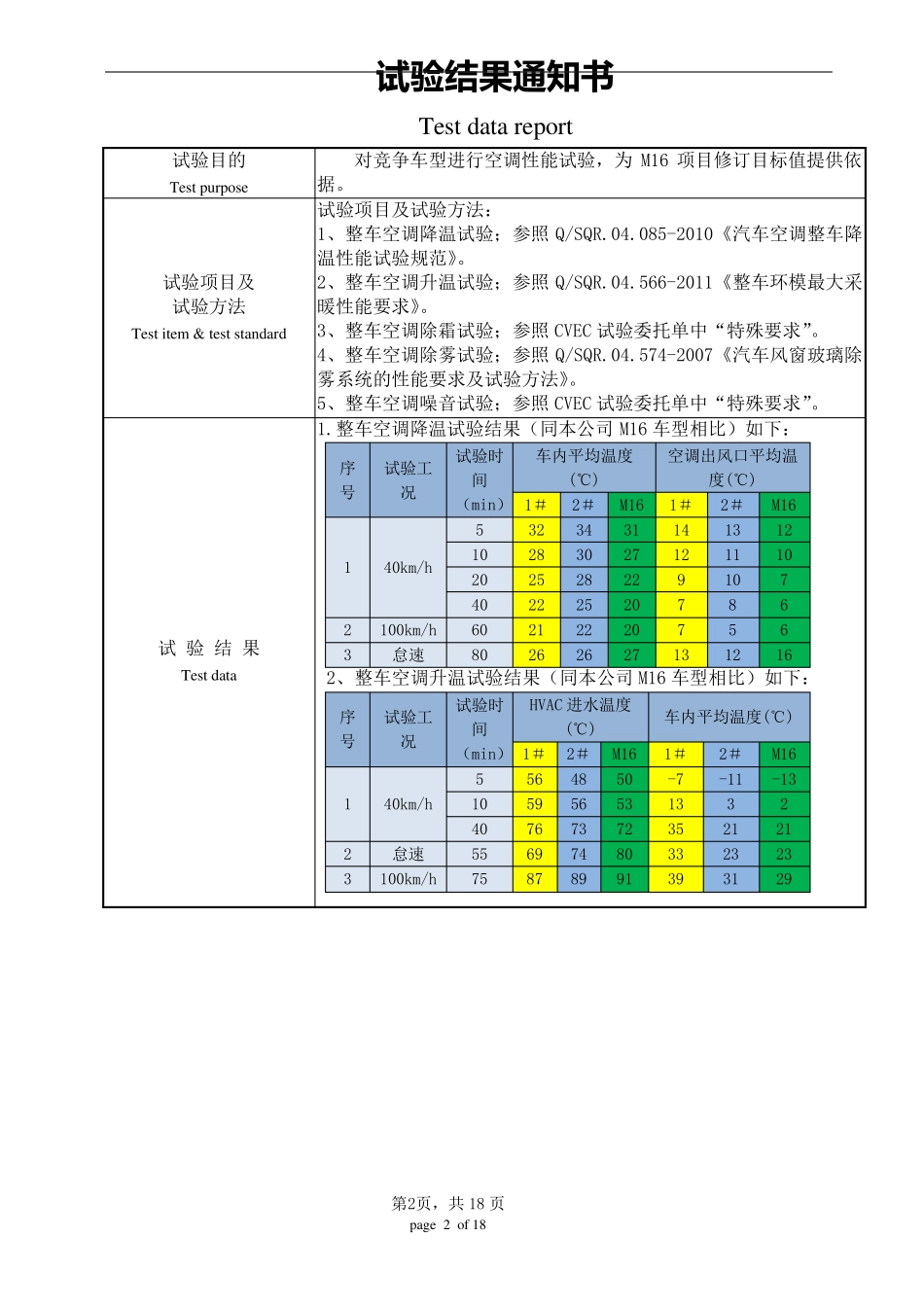

汽车空调试验结果通知书 Test Data Report 产品名称 卡罗拉+1.6L+AT、速腾+1.6L+MT Produ ct Name 试验类别 产品开发(BM) Test Category 委托单位 Entru st Unit 试 验 结 果 通 知 书 Test data report 第2页,共18 页 page 2 of 18 试验目的 Test pu rpose 对竞争车型进行空调性能试验,为M16 项目修订目标值提供依据。 试验项目及 试验方法 Test item & test standard 试验项目及试验方法: 1、整车空调降温试验;参照Q/SQR.04.085-2010《汽车空调整车降温性能试验规范》。 2、整车空调升温试验;参照Q/SQR.04.566-2011《整车环模最大采暖性能要求》。 3、整车空调除霜试验;参照CVEC 试验委托单中“特殊要求”。 4、整车空调除雾试验;参照Q/SQR.04.574-2007《汽车风窗玻璃除雾系统的性能要求及试验方法》。 5、整车空调噪音试验;参照CVEC 试验委托单中“特殊要求”。 试 验 结 果 Test data 1.整车空调降温试验结果(同本公司 M16 车型相比)如下: 序号 试验工况 试验时间(min) 车内平均温度(℃) 空调出风口平均温度(℃) 1# 2# M16 1# 2# M16 1 40km/h 5 32 34 31 14 13 12 10 28 30 27 12 11 10 20 25 28 22 9 10 7 40 22 25 20 7 8 6 2 100km/h 60 21 22 20 7 5 6 3 怠速 80 26 26 27 13 12 16 2、整车空调升温试验结果(同本公司 M16 车型相比)如下: 序号 试验工况 试验时间(min) HVAC 进水温度(℃) 车内平均温度(℃) 1# 2# M16 1# 2# M16 1 40km/h 5 56 48 50 -7 -11 -13 10 59 56 53 13 3 2 40 76 73 72 35 21 21 2 怠速 55 69 74 80 33 23 23 3 100km/h 75 87 89 91 39 31 29 试 验 结 果 通 知 书 Test data report 第3页,共18 页 page 3 of 18 试 验 结 果 Test data 3、整车空调除霜除雾试验结果如下: 试验项目 1# 2# 除霜试验 除尽前挡风玻璃(min) 35 20 看清左侧窗后视镜(min) 15 13 看清右侧窗后视镜(min) 12 20 除雾试验 除尽前挡风玻璃(min) 7 3 看清左侧窗后视镜(min) 2 1 看清右侧窗后视镜(min) 2 2 4、整车空调噪音试验结果(同本公司 M16 车型相比)如下: 模式 测试值(dB) 1# 2# M16 全冷吹面(dB) 鼓风机最大档 外循环 61.0 67....
