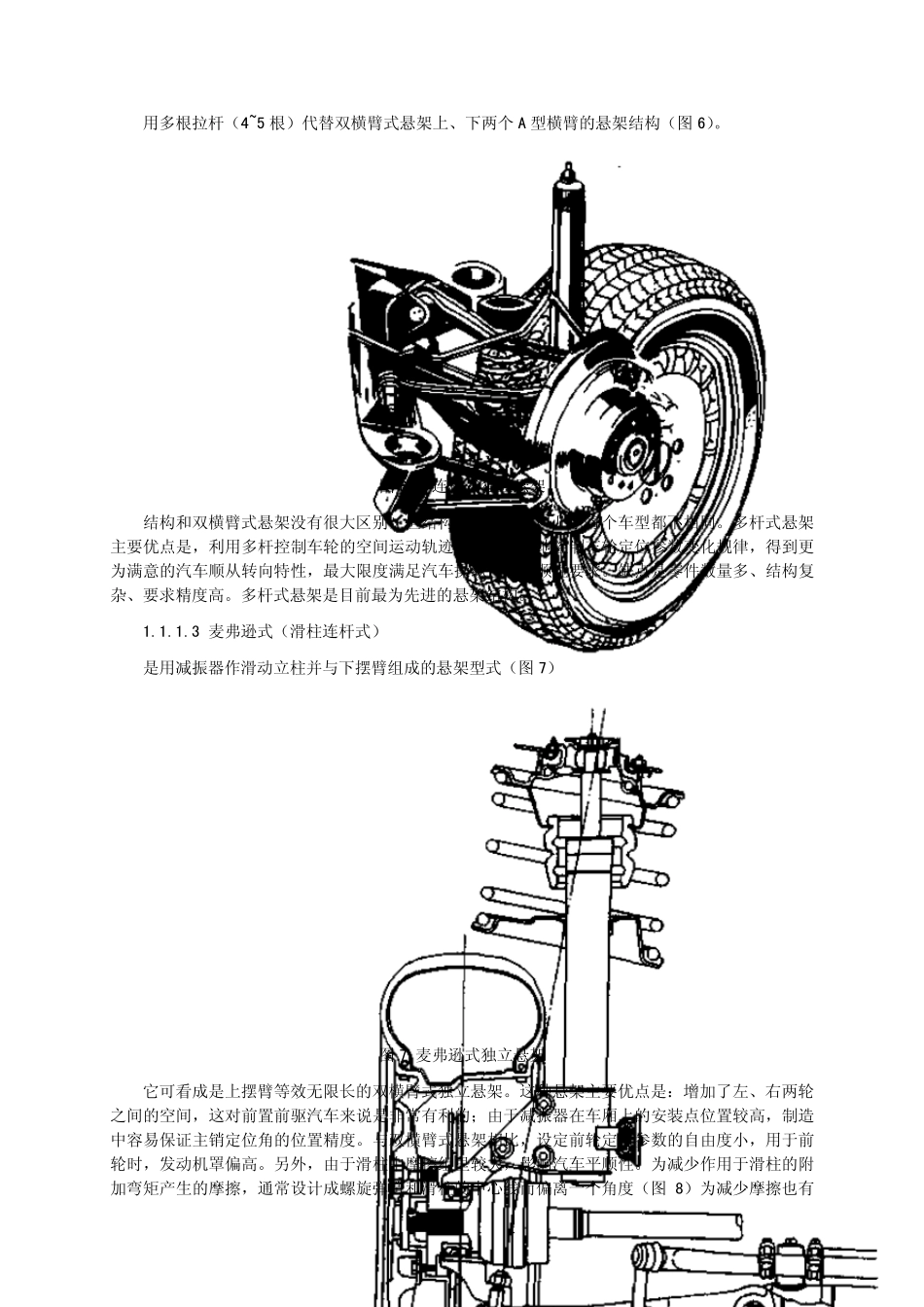

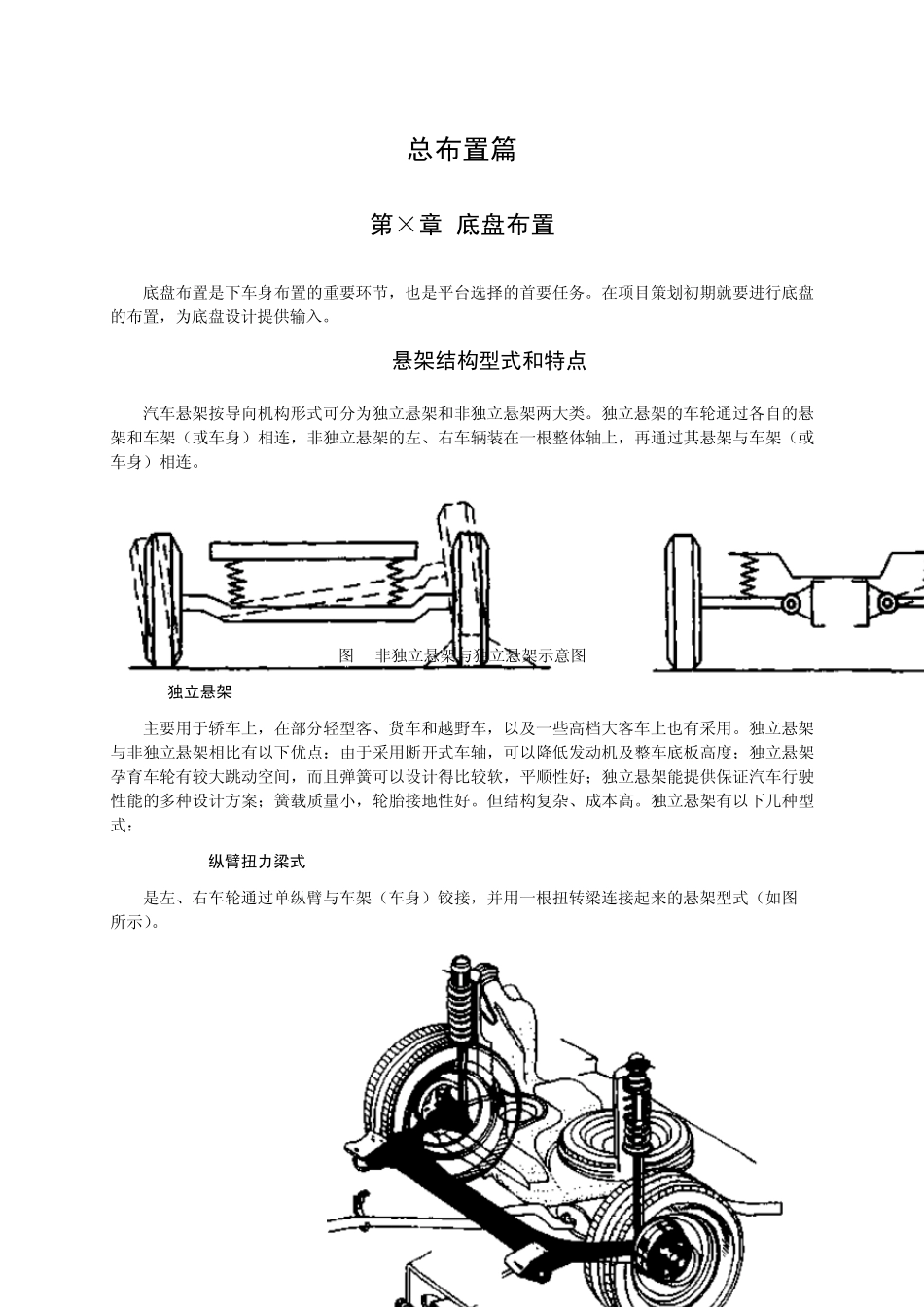

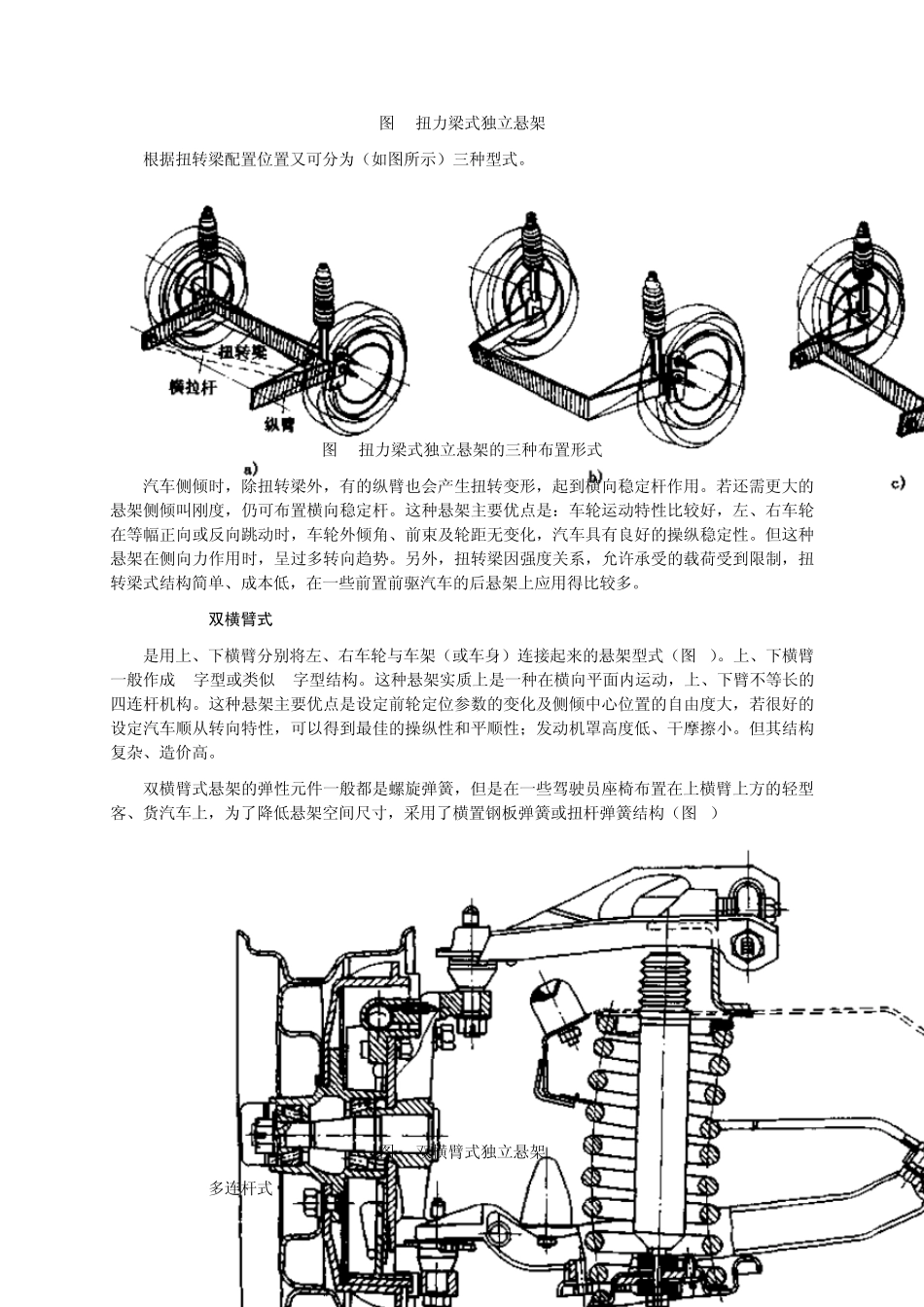

— 1 — 总布置篇 第×章 底盘布置 底盘布置是下车身布置的重要环节,也是平台选择的首要任务。在项目策划初期就要进行底盘的布置,为底盘设计提供输入。 1.1 悬架结构型式和特点 汽车悬架按导向机构形式可分为独立悬架和非独立悬架两大类。独立悬架的车轮通过各自的悬架和车架(或车身)相连,非独立悬架的左、右车辆装在一根整体轴上,再通过其悬架与车架(或车身)相连。 图 1 非独立悬架与独立悬架示意图 1.1.1 独立悬架 主要用于轿车上,在部分轻型客、货车和越野车,以及一些高档大客车上也有采用。独立悬架与非独立悬架相比有以下优点:由于采用断开式车轴,可以降低发动机及整车底板高度;独立悬架孕育车轮有较大跳动空间,而且弹簧可以设计得比较软,平顺性好;独立悬架能提供保证汽车行驶性能的多种设计方案;簧载质量小,轮胎接地性好。但结构复杂、成本高。独立悬架有以下几种型式: 1.1.1.1 纵臂扭力梁式 是左、右车轮通过单纵臂与车架(车身)铰接,并用一根扭转梁连接起来的悬架型式(如图 2所示)。 — 2 — 图 2 扭力梁式独立悬架 根据扭转梁配置位置又可分为(如图所示)三种型式。 图 3 扭力梁式独立悬架的三种布置形式 汽车侧倾时,除扭转梁外,有的纵臂也会产生扭转变形,起到横向稳定杆作用。若还需更大的悬架侧倾叫刚度,仍可布置横向稳定杆。这种悬架主要优点是:车轮运动特性比较好,左、右车轮在等幅正向或反向跳动时,车轮外倾角、前束及轮距无变化,汽车具有良好的操纵稳定性。但这种悬架在侧向力作用时,呈过多转向趋势。另外,扭转梁因强度关系,允许承受的载荷受到限制,扭转梁式结构简单、成本低,在一些前置前驱汽车的后悬架上应用得比较多。 1.1.1.2 双横臂式 是用上、下横臂分别将左、右车轮与车架(或车身)连接起来的悬架型式(图 4)。上、下横臂一般作成 A字型或类似 A字型结构。这种悬架实质上是一种在横向平面内运动,上、下臂不等长的四连杆机构。这种悬架主要优点是设定前轮定位参数的变化及侧倾中心位置的自由度大,若很好的设定汽车顺从转向特性,可以得到最佳的操纵性和平顺性;发动机罩高度低、干摩擦小。但其结构复杂、造价高。 双横臂式悬架的弹性元件一般都是螺旋弹簧,但是在一些驾驶员座椅布置在上横臂上方的轻型客、货汽车上,为了降低悬架空间尺寸,采用了横置钢板弹簧或扭杆弹簧结构(图 5) 图 5 双横臂式独立悬架 1.1.1.3 多连杆式 — 3 ...
