断路器机械特性及试验VIP免费

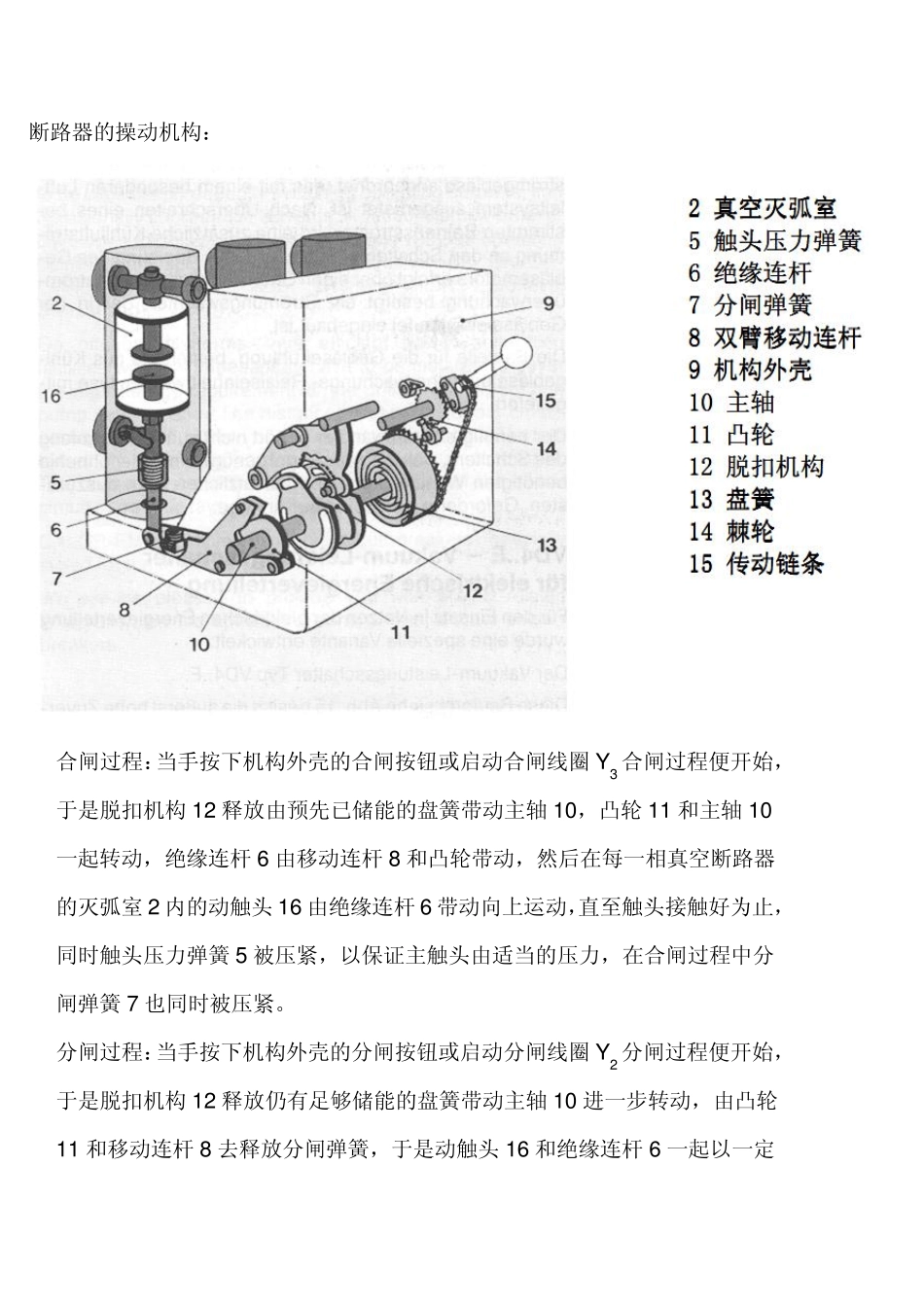

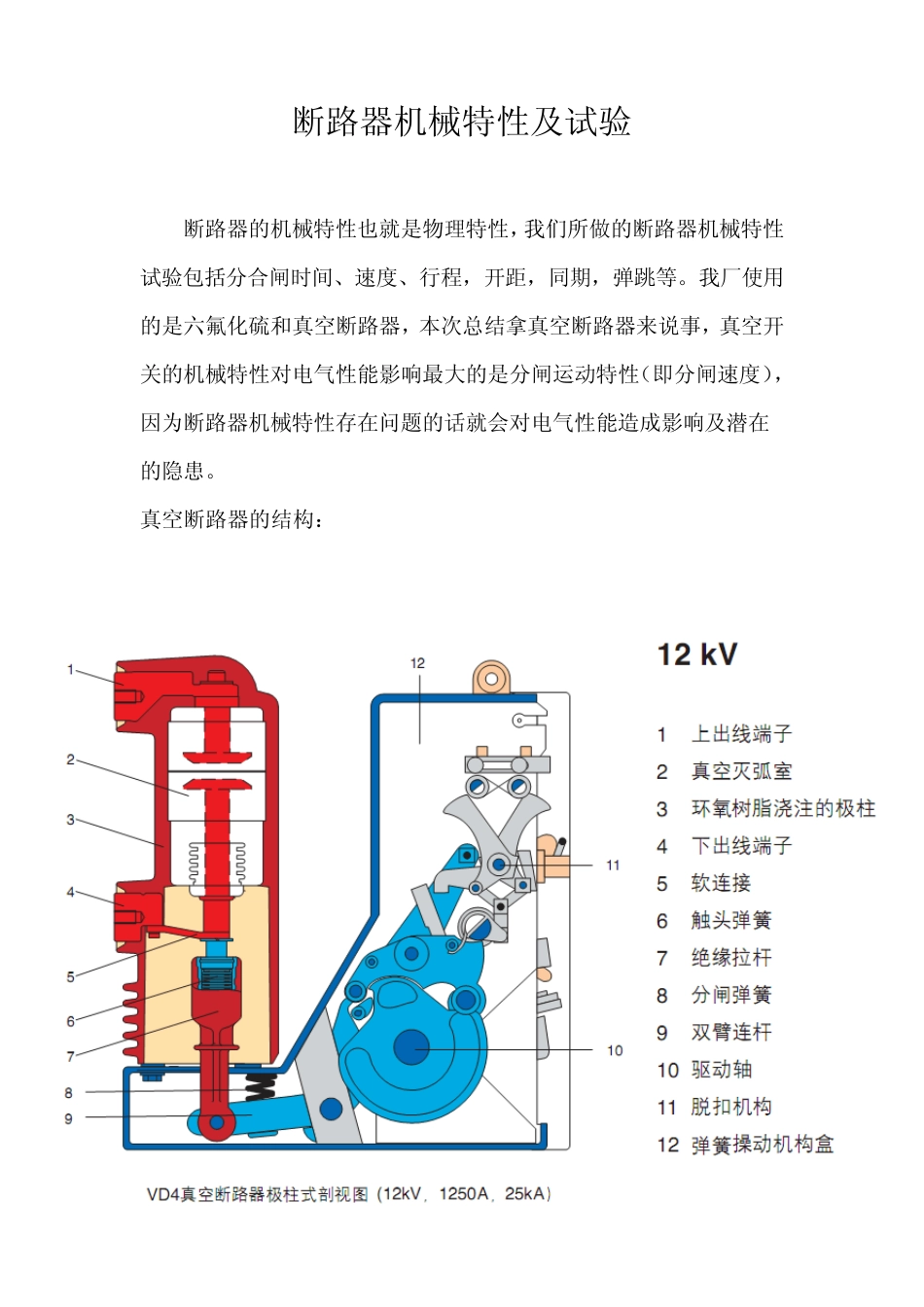

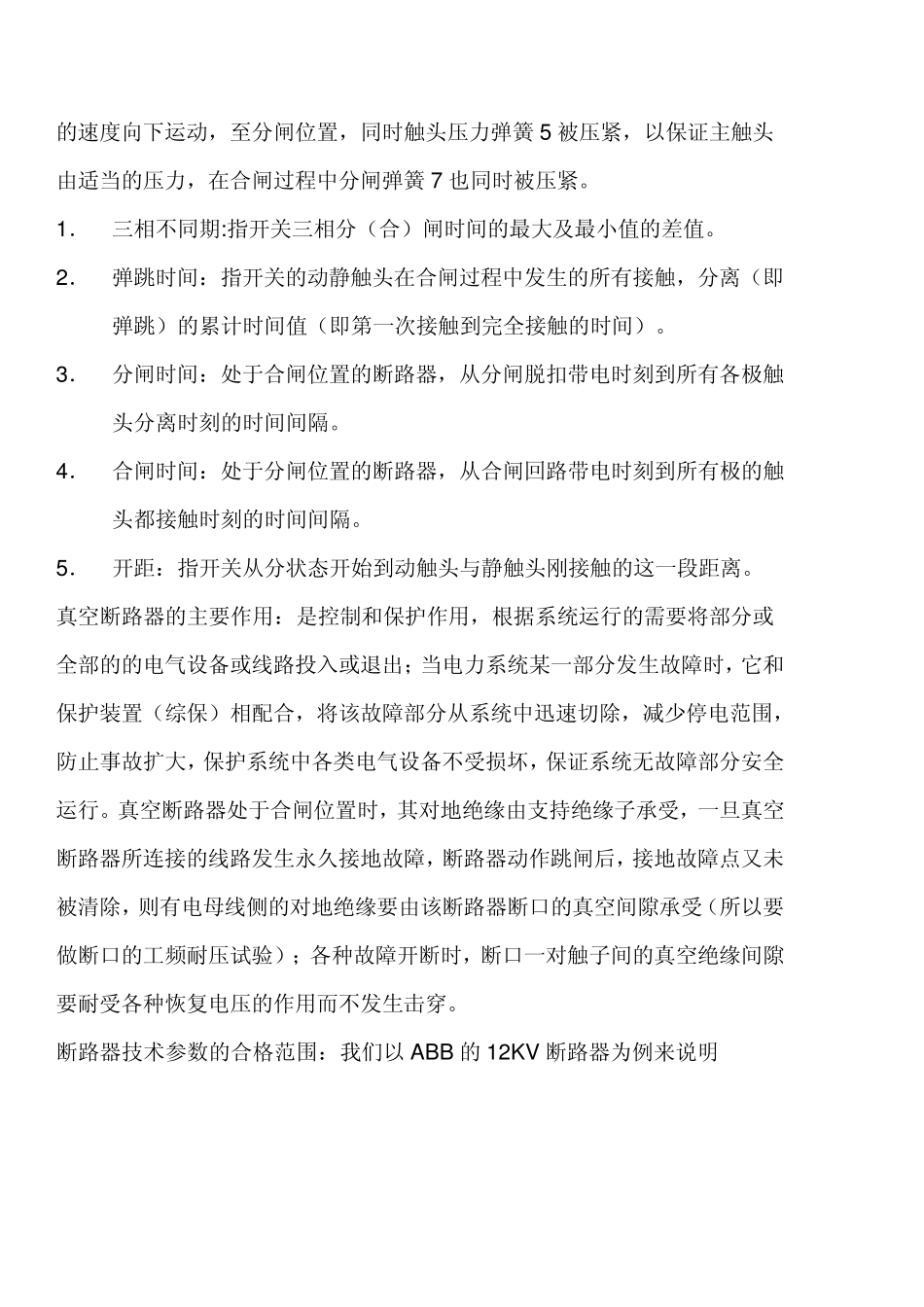

断路器机械特性及试验 断路器的机械特性也就是物理特性，我们所做的断路器机械特性试验包括分合闸时间、速度、行程，开距，同期，弹跳等。我厂使用的是六氟化硫和真空断路器，本次总结拿真空断路器来说事，真空开关的机械特性对电气性能影响最大的是分闸运动特性（即分闸速度），因为断路器机械特性存在问题的话就会对电气性能造成影响及潜在的隐患。 真空断路器的结构： 断路器的操动机构： 合闸过程：当手按下机构外壳的合闸按钮或启动合闸线圈Y 3 合闸过程便开始，于是脱扣机构12 释放由预先已储能的盘簧带动主轴10，凸轮11 和主轴10一起转动，绝缘连杆6 由移动连杆8 和凸轮带动，然后在每一相真空断路器的灭弧室2 内的动触头16 由绝缘连杆6 带动向上运动，直至触头接触好为止，同时触头压力弹簧5 被压紧，以保证主触头由适当的压力，在合闸过程中分闸弹簧7 也同时被压紧。 分闸过程：当手按下机构外壳的分闸按钮或启动分闸线圈Y 2 分闸过程便开始，于是脱扣机构12 释放仍有足够储能的盘簧带动主轴10 进一步转动，由凸轮11 和移动连杆8 去释放分闸弹簧，于是动触头16 和绝缘连杆6 一起以一定的速度向下运动，至分闸位置，同时触头压力弹簧5 被压紧，以保证主触头由适当的压力，在合闸过程中分闸弹簧7 也同时被压紧。 1． 三相不同期:指开关三相分（合）闸时间的最大及最小值的差值。 2． 弹跳时间：指开关的动静触头在合闸过程中发生的所有接触，分离（即弹跳）的累计时间值（即第一次接触到完全接触的时间）。 3． 分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极触头分离时刻的时间间隔。 4． 合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。 5． 开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。 真空断路器的主要作用：是控制和保护作用，根据系统运行的需要将部分或全部的的电气设备或线路投入或退出；当电力系统某一部分发生故障时，它和保护装置（综保）相配合，将该故障部分从系统中迅速切除，减少停电范围，防止事故扩大，保护系统中各类电气设备不受损坏，保证系统无故障部分安全运行。真空断路器处于合闸位置时，其对地绝缘由支持绝缘子承受，一旦真空断路器所连接的线路发生永久接地故障，断路器动作跳闸后，接地故障点又未被清除，则有电母线侧的对地绝缘要由该断路器断口的真空间隙承受（所以要做断口的工频耐压试...
