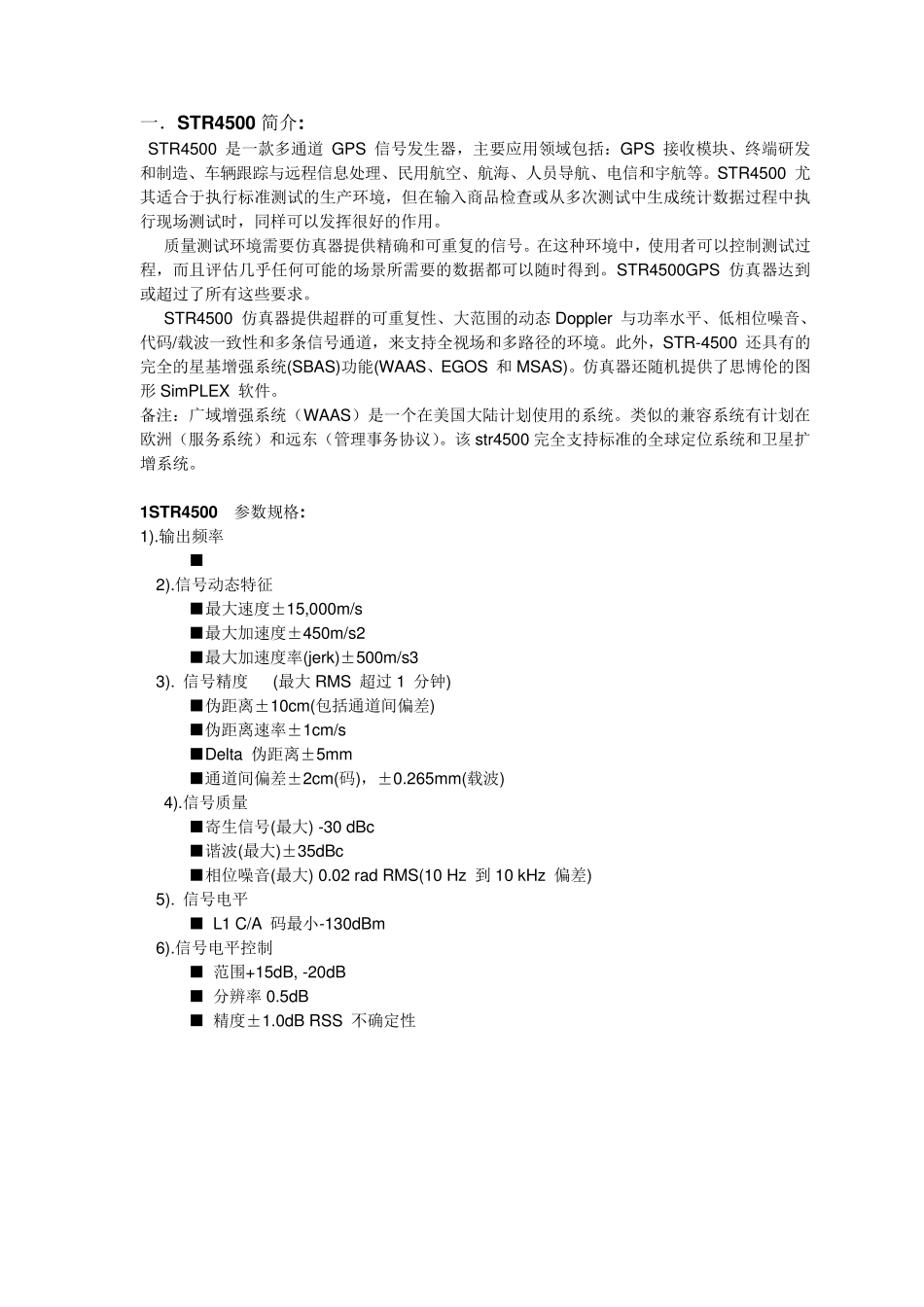

一．STR4500 简介: STR4500 是一款多通道 GPS 信号发生器，主要应用领域包括：GPS 接收模块、终端研发和制造、车辆跟踪与远程信息处理、民用航空、航海、人员导航、电信和宇航等。STR4500 尤其适合于执行标准测试的生产环境，但在输入商品检查或从多次测试中生成统计数据过程中执行现场测试时，同样可以发挥很好的作用。 质量测试环境需要仿真器提供精确和可重复的信号。在这种环境中，使用者可以控制测试过程，而且评估几乎任何可能的场景所需要的数据都可以随时得到。STR4500GPS 仿真器达到或超过了所有这些要求。 STR4500 仿真器提供超群的可重复性、大范围的动态Doppler 与功率水平、低相位噪音、代码/载波一致性和多条信号通道，来支持全视场和多路径的环境。此外，STR-4500 还具有的完全的星基增强系统(SBAS)功能(WAAS、EGOS 和 MSAS)。仿真器还随机提供了思博伦的图形SimPLEX 软件。 备注：广域增强系统（WAAS）是一个在美国大陆计划使用的系统。类似的兼容系统有计划在欧洲（服务系统）和远东（管理事务协议）。该str4500 完全支持标准的全球定位系统和卫星扩增系统。 1STR4500 参数规格: 1).输出频率 ■ ************* 2).信号动态特征 ■最大速度±15,000m/s ■最大加速度±450m/s2 ■最大加速度率(jerk)±500m/s3 3). 信号精度 (最大RMS 超过 1 分钟) ■伪距离±10cm(包括通道间偏差) ■伪距离速率±1cm/s ■Delta 伪距离±5mm ■通道间偏差±2cm(码)，±0.265mm(载波) 4).信号质量 ■寄生信号(最大) -30 dBc ■谐波(最大)±35dBc ■相位噪音(最大) 0.02 rad RMS(10 Hz 到10 kHz 偏差) 5). 信号电平 ■ L1 C/A 码最小-130dBm 6).信号电平控制 ■ 范围+15dB, -20dB ■ 分辨率0.5dB ■ 精度±1.0dB RSS 不确定性 2．STR4500 参数规格(信号电平控制)案例 说明： 备注： 在所有的GSG 模拟信号发生器上输出功率的单位都是dBm. dB 不是功率或电压大小的单位，而是一个相对的比值的量。dB 的描述是在设定多径信号时，其输出功率相对于主信号的衰减值，即多少个dB. 3．STR4500 特性 ■GPS L1 C/A 码和 SBAS 生成。 ■12 条独立的信号通道。 ■高保真度、高精度、高可重复性和动态特征。 ■交互式的控制工具。 ■具有全面误差效应的多种交通工具类型。 ■大量的预加载的测试场景。 ■捕获 NMEA-0183 格式的接收机数据和模拟真实数据。 ■通过串...
