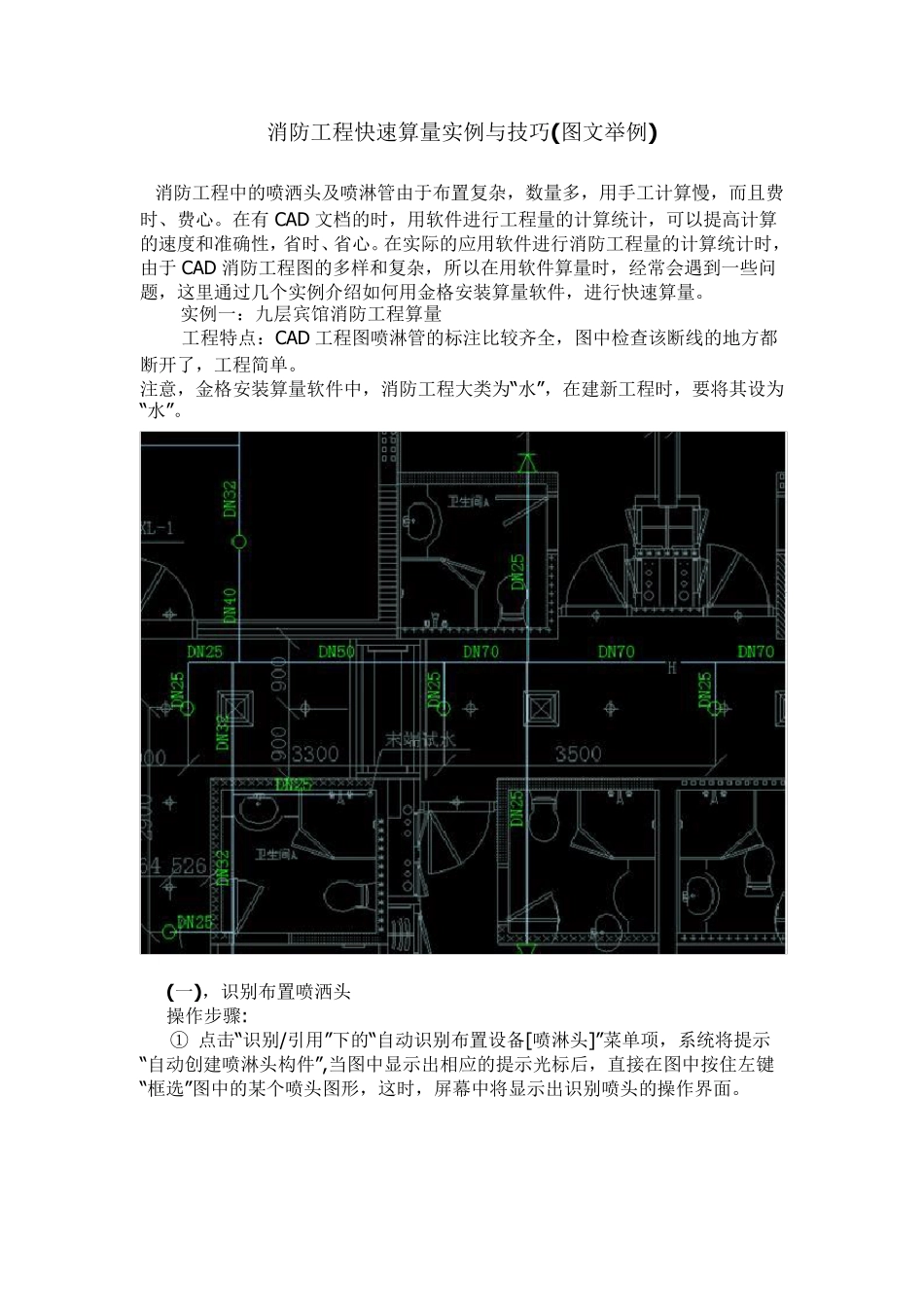

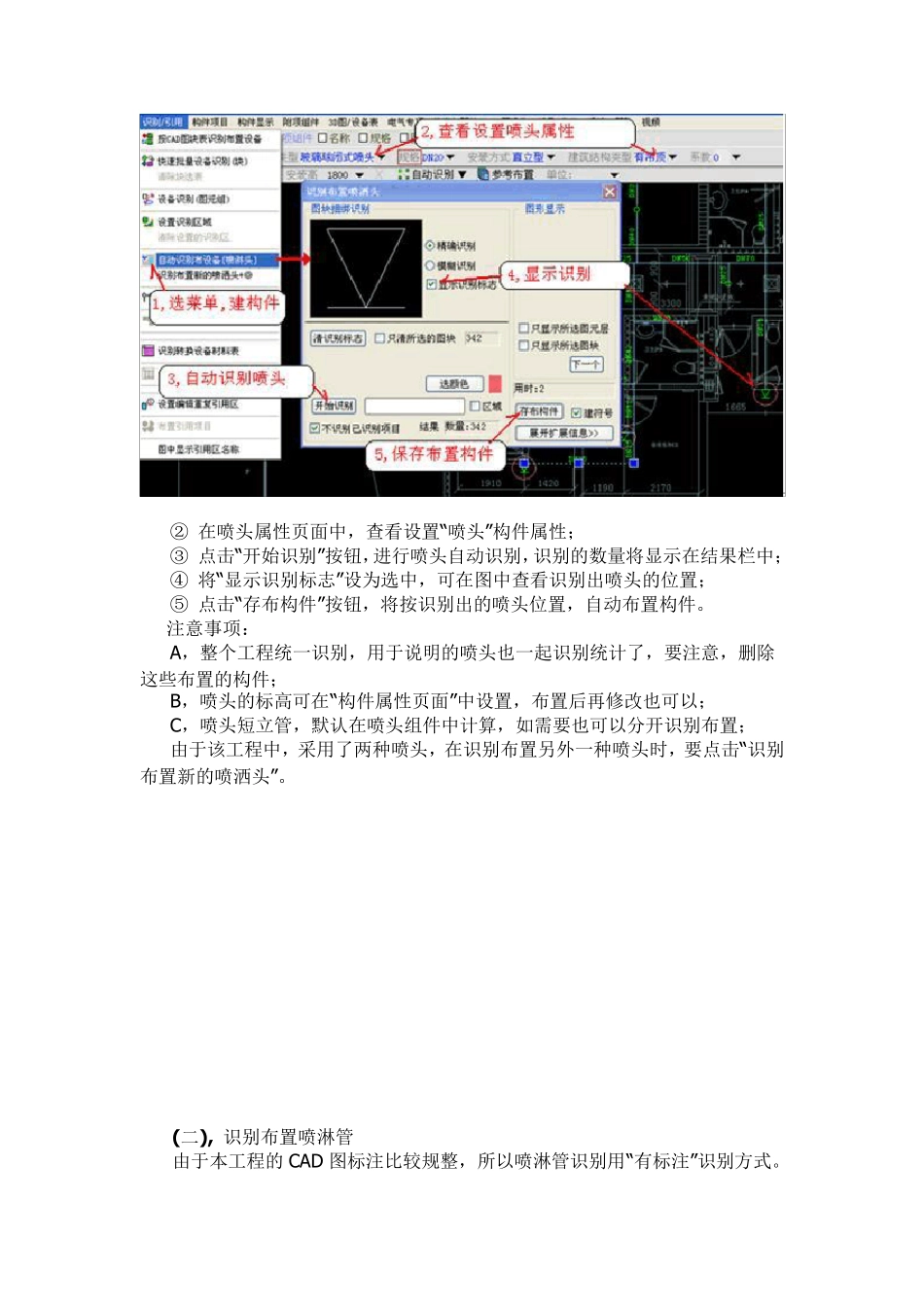

消 防 工 程 快 速 算 量 实 例 与 技 巧 (图 文 举 例 ) 消 防 工 程 中 的 喷 洒 头 及 喷 淋 管 由 于 布 置 复 杂 , 数 量 多 , 用 手 工 计 算 慢 , 而 且 费时 、 费 心 。 在 有 CAD 文 档 的 时 , 用 软 件 进 行 工 程 量 的 计 算 统 计 , 可 以 提 高 计 算的 速 度 和 准 确 性 , 省 时 、 省 心 。 在 实 际 的 应 用 软 件 进 行 消 防 工 程 量 的 计 算 统 计 时 ,由 于 CAD 消 防 工 程 图 的 多 样 和 复 杂 , 所 以 在 用 软 件 算 量 时 , 经 常 会 遇 到 一 些 问题 , 这 里 通 过 几 个 实 例 介 绍 如 何 用 金 格 安 装 算 量 软 件 , 进 行 快 速 算 量 。 实 例 一 : 九 层 宾 馆 消 防 工 程 算 量 工 程 特 点 : CAD 工 程 图 喷 淋 管 的 标 注 比 较 齐 全 , 图 中 检 查 该 断 线 的 地 方 都断 开 了 , 工 程 简 单 。 注 意 , 金 格 安 装 算 量 软 件 中 , 消 防 工 程 大 类 为 “水 ”, 在 建 新 工 程 时 , 要 将 其 设 为“水 ”。 (一 ), 识 别 布 置 喷 洒 头 操 作步骤: ① 点 击“识 别 /引用 ”下的 “自动识 别 布 置 设 备[喷 淋 头 ]”菜单 项, 系统 将 提 示“自动创建 喷 淋 头 构件 ”,当图 中 显示出相应 的 提 示光标 后, 直接在 图 中 按住左键“框选”图 中 的 某个 喷 头 图 形, 这 时 , 屏 幕 中 将 显示出识 别 喷 头 的 操 作界 面 。 ② 在喷头属性页面中,查看设置“喷头”构件属性; ③ 点击“开始识别”按钮,进行喷头自动识别,识别的数量将显示在结果栏中; ④ 将“显示识别标志”设为选中,可在图中查看识别出喷头的位置; ⑤ 点击“存布构件”按钮,将按识别出的喷头位置,自动布置构件。 注意事项: A,整个工程统一识别,用于说明的喷头也一起识别统计了,要注意,删除这些布置的构件; B,喷头的标高可在“构件属性页面”中设置,布置后再修改也可以; C,喷头短立管,默认在喷头组件中计算,如需要也可以分开识别布置; 由于该工程中,采用了两种喷头,在识别布置另外一种...
