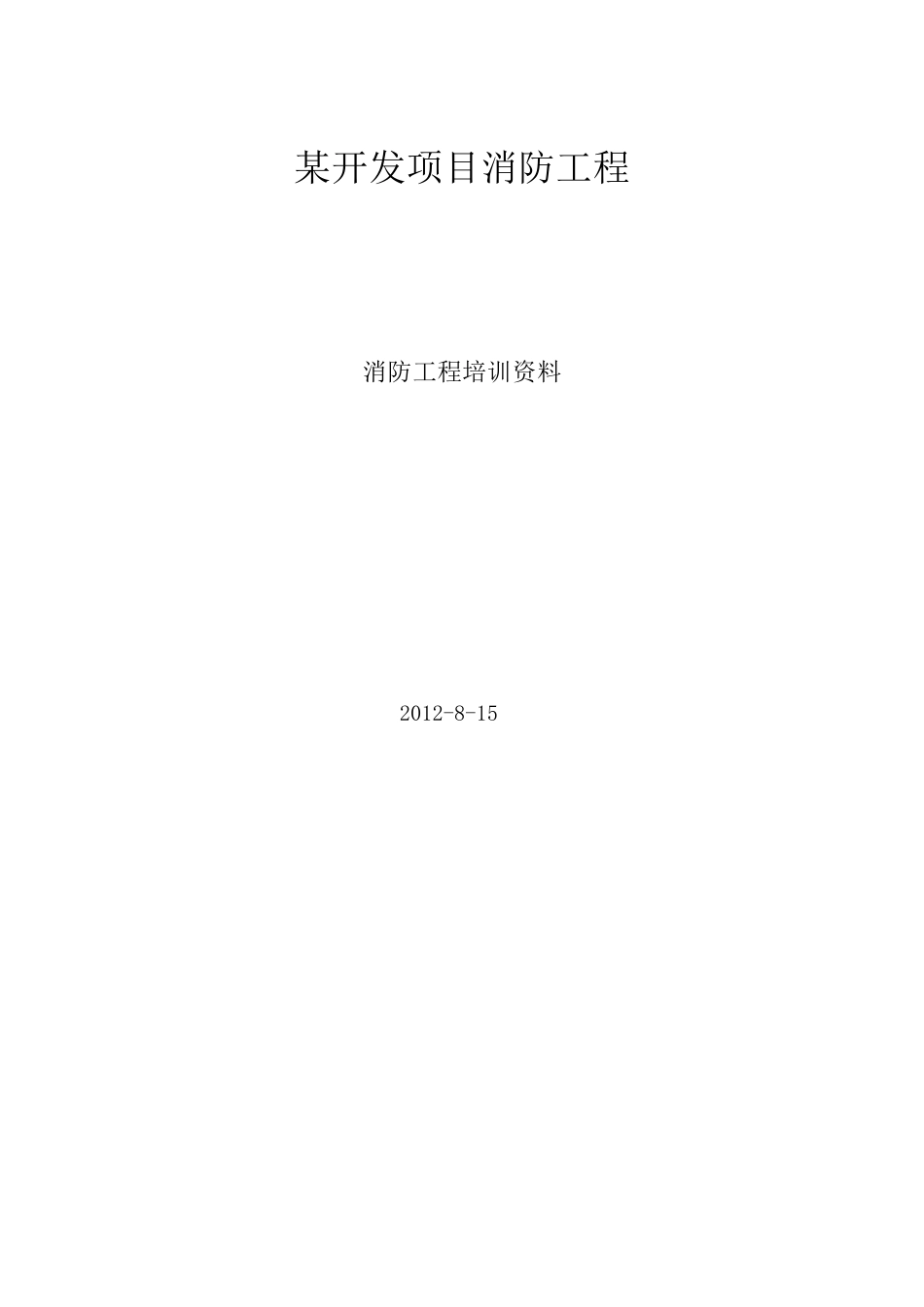

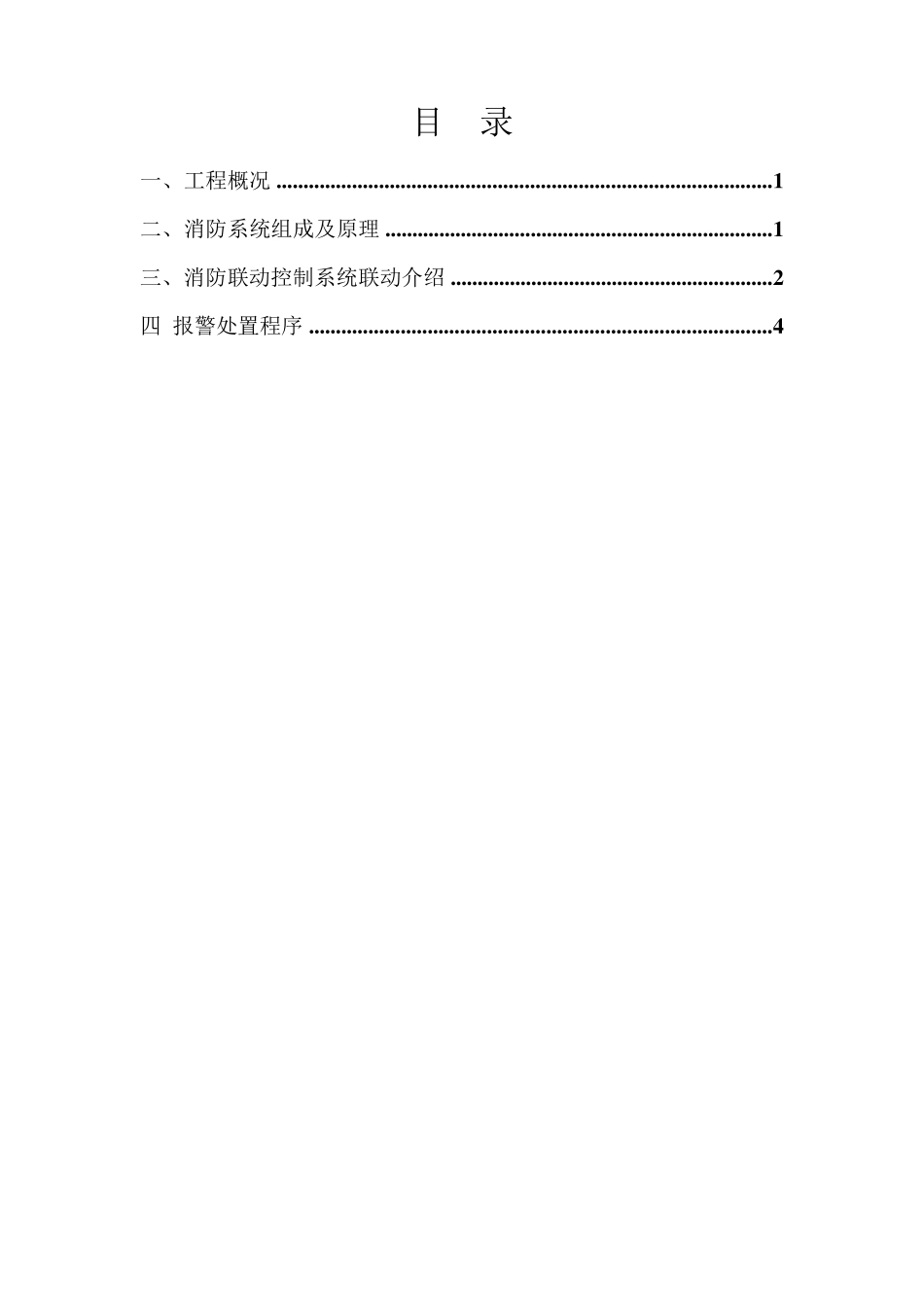

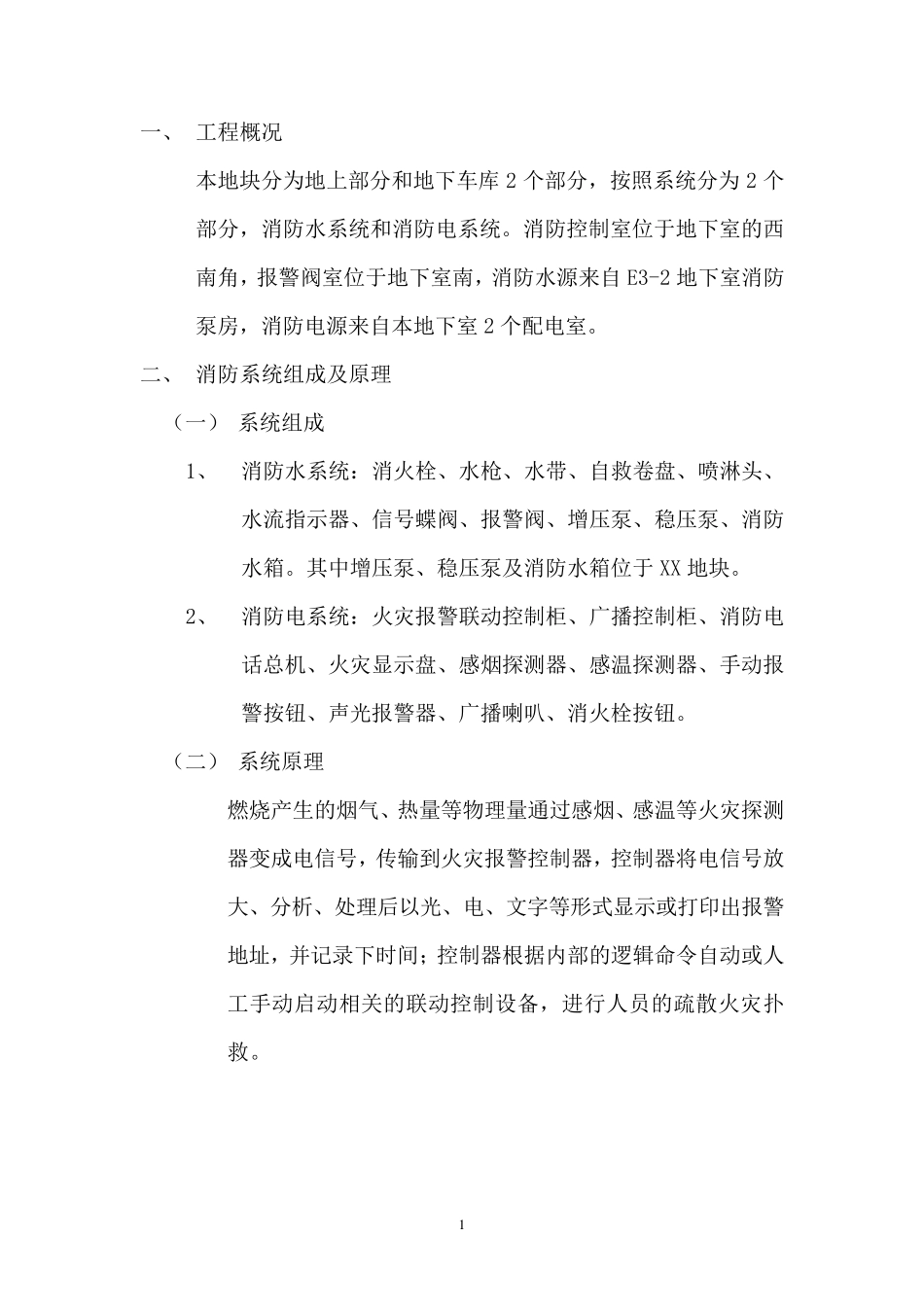

某开发项目消防工程 消防工程培训资料 2012-8-15 目 录 一、 工程概况 ............................................................................................ 1 二、 消防系统组成及原理 ........................................................................ 1 三、消防联动控制系统联动介绍 ............................................................ 2 四 报警处置程序 ...................................................................................... 4 1 一、 工程概况 本地块分为地上部分和地下车库 2 个部分，按照系统分为 2 个部分，消防水系统和消防电系统。消防控制室位于地下室的西南角，报警阀室位于地下室南，消防水源来自 E3-2 地下室消防泵房，消防电源来自本地下室 2 个配电室。 二、 消防系统组成及原理 （一） 系统组成 1、 消防水系统：消火栓、水枪、水带、自救卷盘、喷淋头、水流指示器、信号蝶阀、报警阀、增压泵、稳压泵、消防水箱。其中增压泵、稳压泵及消防水箱位于 XX 地块。 2、 消防电系统：火灾报警联动控制柜、广播控制柜、消防电话总机、火灾显示盘、感烟探测器、感温探测器、手动报警按钮、声光报警器、广播喇叭、消火栓按钮。 （二） 系统原理 燃烧产生的烟气、热量等物理量通过感烟、感温等火灾探测器变成电信号，传输到火灾报警控制器，控制器将电信号放大、分析、处理后以光、电、文字等形式显示或打印出报警地址，并记录下时间；控制器根据内部的逻辑命令自动或人工手动启动相关的联动控制设备，进行人员的疏散火灾扑救。 2 三、消防联动控制系统联动介绍 （一）与消防联动有关的联动设备组成 包括：控制器主机及显示系统、感烟探测器、感温探测器、手动报警按钮、声光报警器、广播喇叭、消火栓按钮、楼层显示器、喷淋头、湿式报警阀、水流指示器、压力开关、防火阀、排烟阀、排烟风机、正压送风阀、正压送风风机、消防广播、消防电梯、卷帘门、消火栓泵、喷淋泵、切断非消防电源等设备组成。 （二）系统联动程序 下面介绍一下当发生火灾后，消防水系统和消防电系统分别的启动程序。 1、消防水系统： （1）喷淋系统：当发生火灾后，燃烧温度达到68℃，火灾附近喷淋头的玻璃泡会爆裂，管道里的水会通过喷淋头喷洒下来，管道的压力会降低，当压力低于报警阀的入口压力后，报警阀装置中的压力开关会直启喷淋泵，喷淋泵将...
