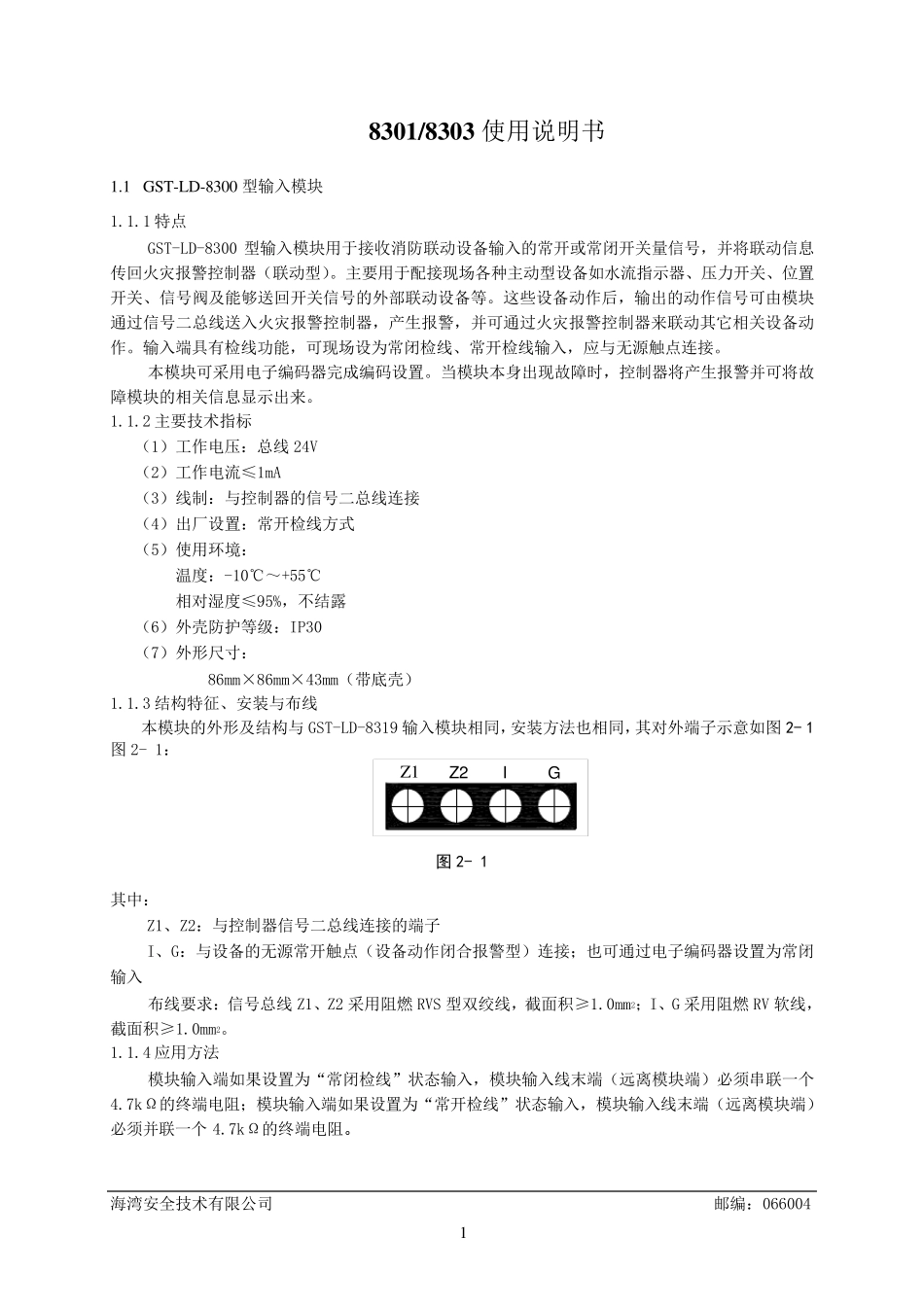

海 湾 安 全 技 术 有 限 公 司 邮 编 ： 066004 1 8 3 0 1 /8 3 0 3 使 用 说 明 书 1.1 GST-LD-8300 型 输 入 模 块 1.1.1 特 点 GST-LD-8300 型 输 入 模 块 用 于 接 收 消 防 联 动 设 备 输 入 的 常 开 或 常 闭 开 关 量 信 号 ， 并 将 联 动 信 息传 回 火 灾 报 警 控 制 器 （ 联 动 型 ）。 主 要 用 于 配 接 现 场 各 种 主 动 型 设 备 如 水 流 指 示 器 、 压 力 开 关 、 位 置开 关 、 信 号 阀 及 能 够 送 回 开 关 信 号 的 外 部 联 动 设 备 等 。 这 些 设 备 动 作 后 ， 输 出 的 动 作 信 号 可 由 模 块通 过 信 号 二 总 线 送 入 火 灾 报 警 控 制 器 ， 产 生 报 警 ， 并 可 通 过 火 灾 报 警 控 制 器 来 联 动 其 它 相 关 设 备 动作 。 输 入 端 具 有 检 线 功 能 ， 可 现 场 设 为 常 闭 检 线 、 常 开 检 线 输 入 ， 应 与 无 源 触 点 连 接 。 本 模 块 可 采 用 电 子 编 码 器 完 成 编 码 设 置 。 当 模 块 本 身 出 现 故 障 时 ， 控 制 器 将 产 生 报 警 并 可 将 故障 模 块 的 相 关 信 息 显 示 出 来 。 1.1.2 主 要 技 术 指 标 （ 1） 工 作 电 压 ： 总 线 24V （ 2） 工 作 电 流 ≤1mA （ 3） 线 制 ： 与 控 制 器 的 信 号 二 总 线 连 接 （ 4） 出 厂设 置 ： 常 开 检 线 方式 （ 5） 使 用 环境： 温度： -10℃～+55℃ 相 对湿度≤95%， 不结露 （ 6） 外 壳防 护等 级： IP30 （ 7） 外 形尺寸： 86mm×86mm×43mm（ 带底壳） 1.1.3 结构特 征、 安 装与 布线 本 模 块 的 外 形及 结构与 GST-LD-8319 输 入 模 块 相 同，安 装方法也相 同，其 对外 端 子 示 意如 图 2- 1图 2- 1： Z 2Z1GI 图2- 1 其 中 ： Z1、 Z2： 与 控 制 器 信 号 二 总 线 连 接 的 端 子 I、 G： 与 设 备 的 无 源 常 开 触 点 （ 设 备 动 作 闭 合 报 警 型 ） 连 接 ； 也可 通 过 电 子 编 码 器 设...
