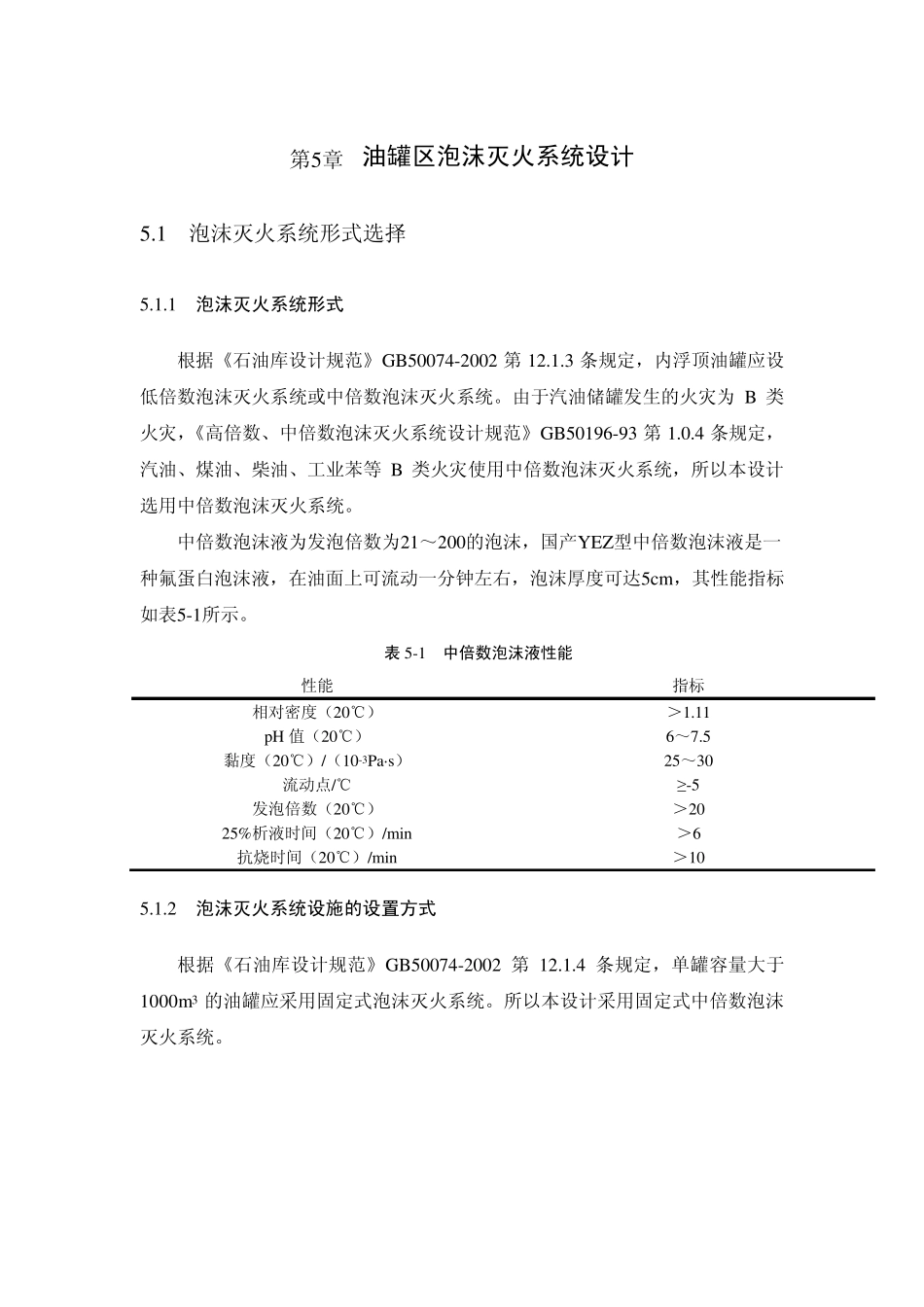

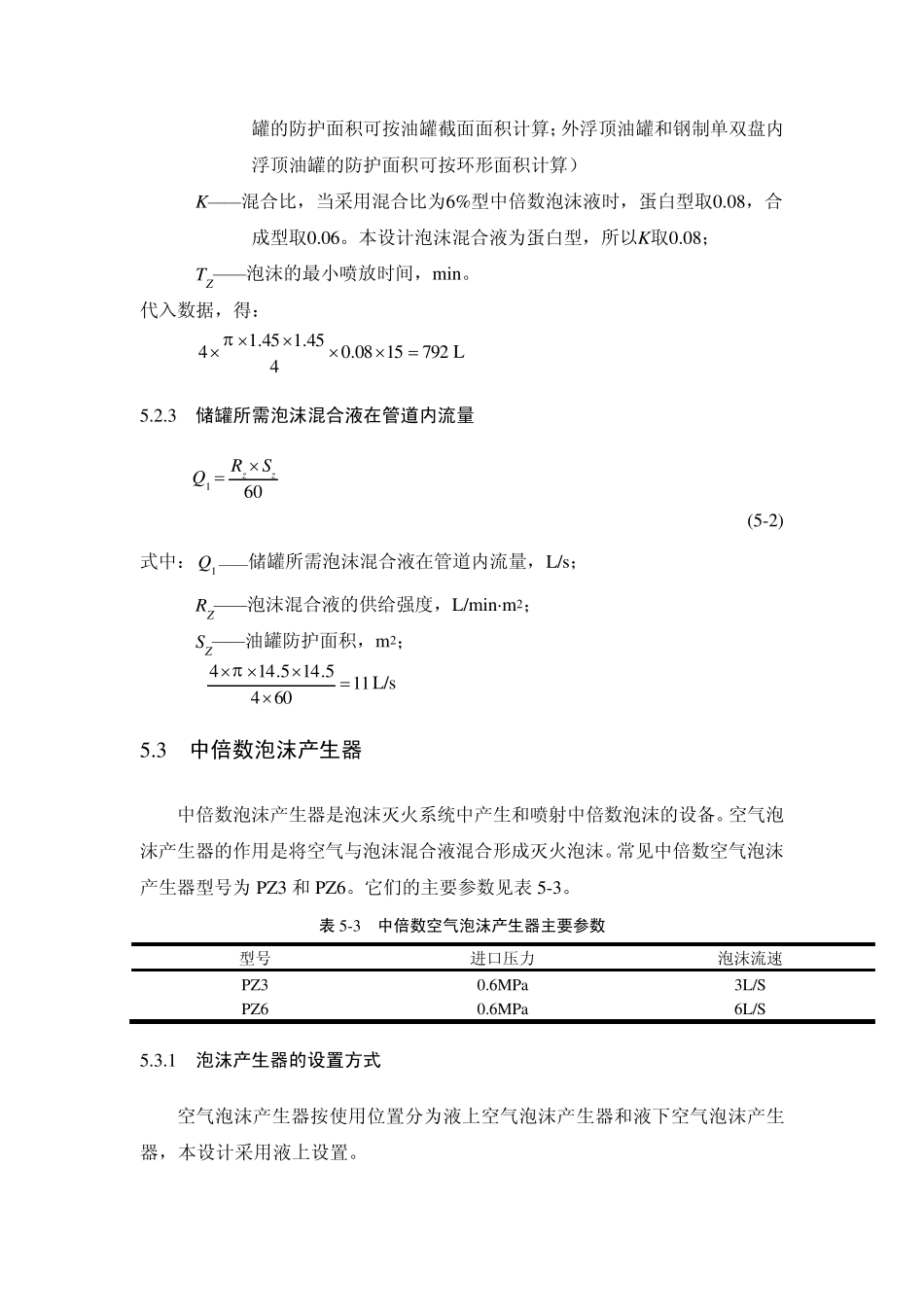

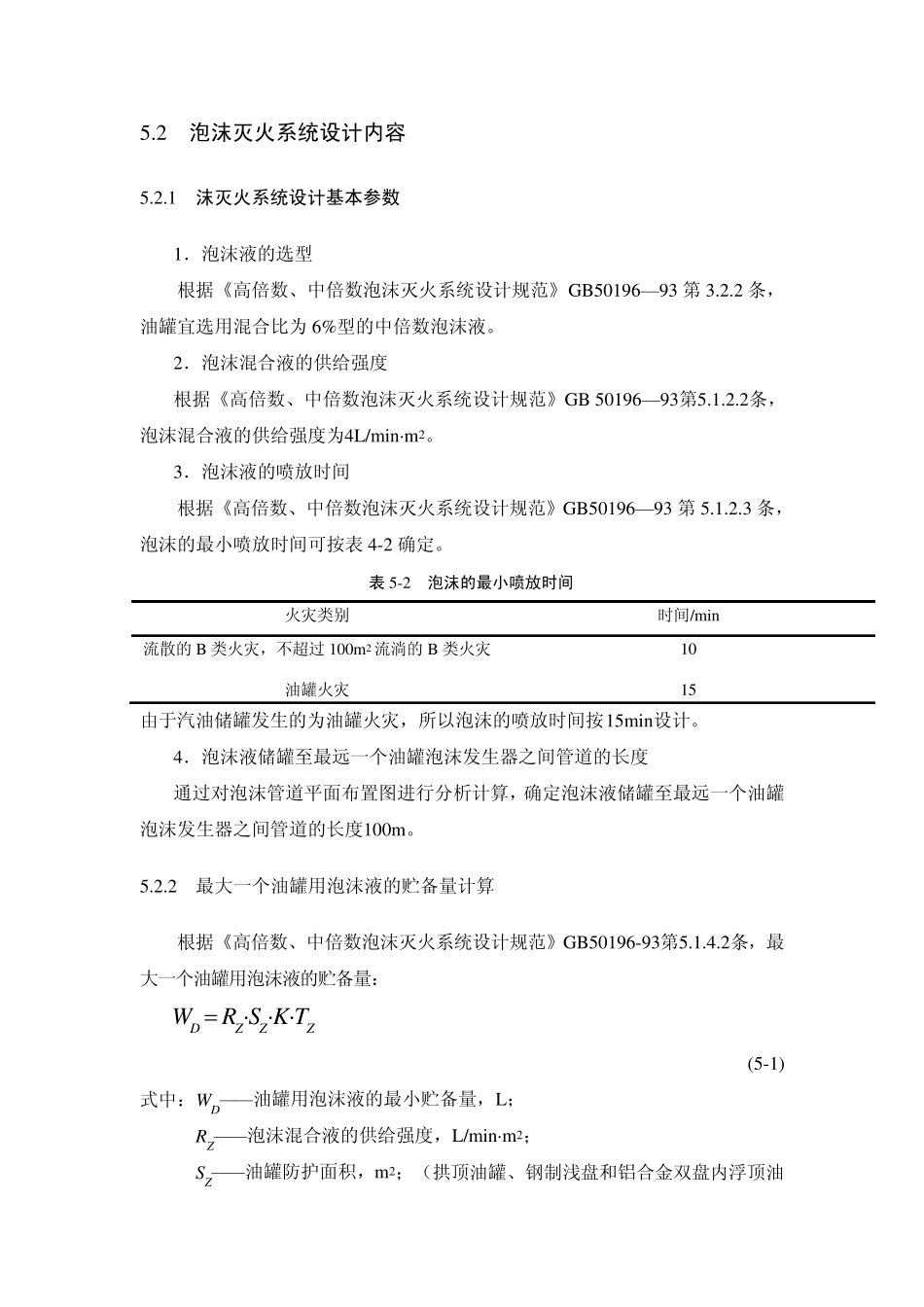

第5章 油罐区泡沫灭火系统设计 5.1 泡沫灭火系统形式选择 5.1.1 泡沫灭火系统形式 根据《石油库设计规范》GB50074-2002 第12.1.3 条规定，内浮顶油罐应设低倍数泡沫灭火系统或中倍数泡沫灭火系统。由于汽油储罐发生的火灾为B 类火灾，《高倍数、中倍数泡沫灭火系统设计规范》GB50196-93 第1.0.4 条规定，汽油、煤油、柴油、工业苯等B 类火灾使用中倍数泡沫灭火系统，所以本设计选用中倍数泡沫灭火系统。 中倍数泡沫液为发泡倍数为21～200的泡沫，国产YEZ型中倍数泡沫液是一种氟蛋白泡沫液，在油面上可流动一分钟左右，泡沫厚度可达5cm，其性能指标如表5-1所示。 表5-1 中倍数泡沫液性能 性能 指标 相对密度（20℃） ＞1.11 pH 值（20℃） 6～7.5 黏度（20℃）/（10-3Pa·s） 25～30 流动点/℃ ≥-5 发泡倍数（20℃） ＞20 25%析液时间（20℃）/min ＞6 抗烧时间（20℃）/min ＞10 5.1.2 泡沫灭火系统设施的设置方式 根据《石油库设计规范》GB50074-2002 第12.1.4 条规定，单罐容量大于1000m3 的油罐应采用固定式泡沫灭火系统。所以本设计采用固定式中倍数泡沫灭火系统。 5.2 泡沫灭火系统设计内容 5.2.1 沫灭火系统设计基本参数 1．泡沫液的选型 根据《高倍数、中倍数泡沫灭火系统设计规范》GB50196—93 第 3.2.2 条，油罐宜选用混合比为 6%型的中倍数泡沫液。 2．泡沫混合液的供给强度 根据《高倍数、中倍数泡沫灭火系统设计规范》GB 50196—93第5.1.2.2条，泡沫混合液的供给强度为4L/min·m2。 3．泡沫液的喷放时间 根据《高倍数、中倍数泡沫灭火系统设计规范》GB50196—93 第 5.1.2.3 条，泡沫的最小喷放时间可按表 4-2 确定。 表 5-2 泡沫的最小喷放时间 火灾类别 时间/min 流散的B 类火灾，不超过 100m2 流淌的B 类火灾 10 油罐火灾 15 由于汽油储罐发生的为油罐火灾，所以泡沫的喷放时间按15min设计。 4．泡沫液储罐至最远一个油罐泡沫发生器之间管道的长度 通过对泡沫管道平面布置图进行分析计算，确定泡沫液储罐至最远一个油罐泡沫发生器之间管道的长度100m。 5.2.2 最大一个油罐用泡沫液的贮备量计算 根据《高倍数、中倍数泡沫灭火系统设计规范》GB50196-93第5.1.4.2条，最大一个油罐用泡沫液的贮备量： · · ·DZZZWR S K T (5-1) 式中：WD——油罐用泡沫液的最小贮备量，L； RZ——泡沫混合液的供给强度，L/min·m2； SZ——油罐防护面积，...
