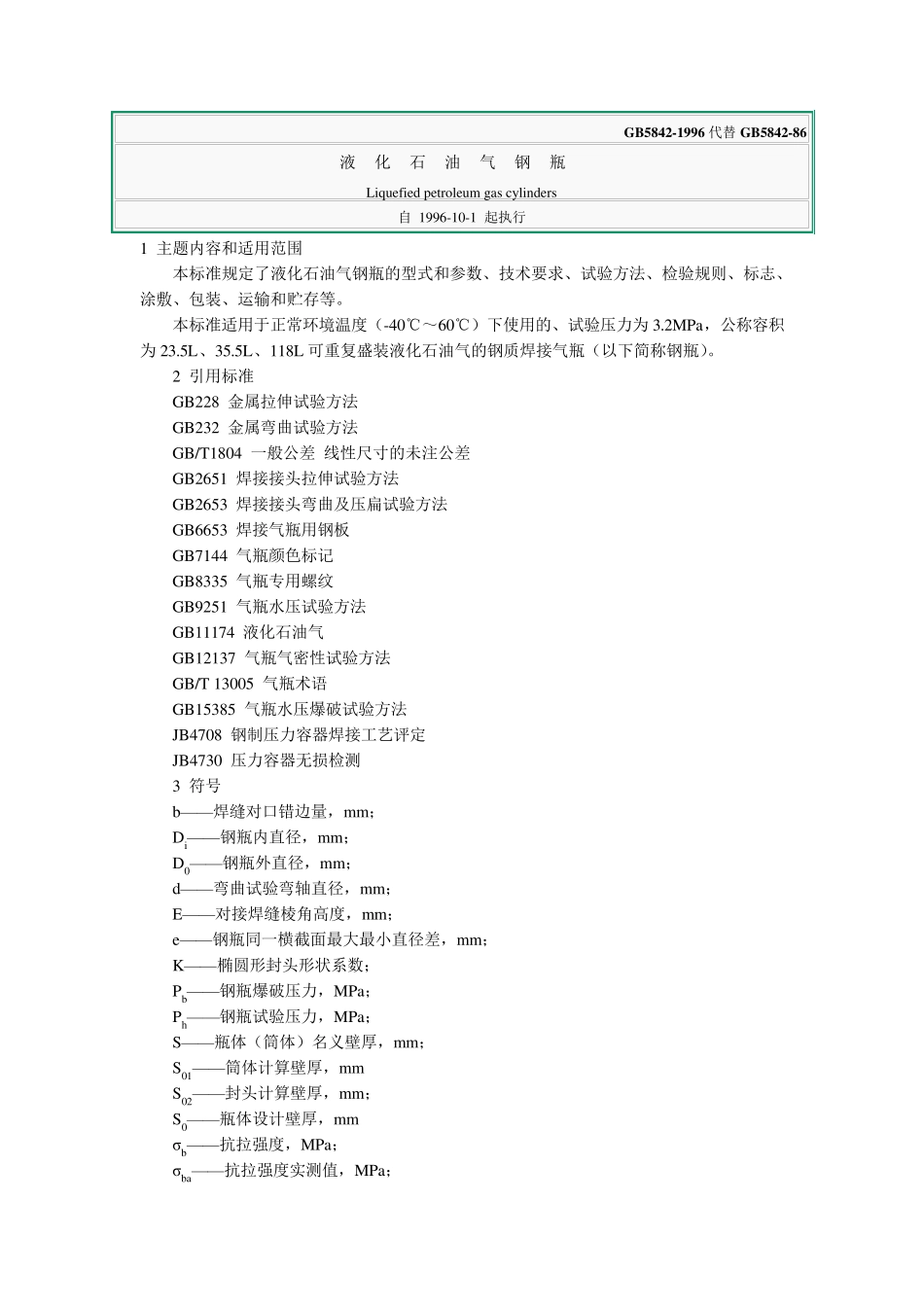

GB5842-1996 代替GB5842-86 液化石油气钢瓶 Liqu efied petroleu m gas cy linders 自 1996-10-1 起执行 1 主题内容和适用范围 本标准规定了液化石油气钢瓶的型式和参数、技术要求、试验方法、检验规则、标志、涂敷、包装、运输和贮存等。 本标准适用于正常环境温度（-40℃～60℃）下使用的、试验压力为 3.2MPa，公称容积为 23.5L、35.5L、118L 可重复盛装液化石油气的钢质焊接气瓶（以下简称钢瓶）。 2 引用标准 GB228 金属拉伸试验方法 GB232 金属弯曲试验方法 GB/T1804 一般公差 线性尺寸的未注公差 GB2651 焊接接头拉伸试验方法 GB2653 焊接接头弯曲及压扁试验方法 GB6653 焊接气瓶用钢板 GB7144 气瓶颜色标记 GB8335 气瓶专用螺纹 GB9251 气瓶水压试验方法 GB11174 液化石油气 GB12137 气瓶气密性试验方法 GB/T 13005 气瓶术语 GB15385 气瓶水压爆破试验方法 JB4708 钢制压力容器焊接工艺评定 JB4730 压力容器无损检测 3 符号 b——焊缝对口错边量，mm； Di——钢瓶内直径，mm； D0——钢瓶外直径，mm； d——弯曲试验弯轴直径，mm； E——对接焊缝棱角高度，mm； e——钢瓶同一横截面最大最小直径差，mm； K——椭圆形封头形状系数； Pb——钢瓶爆破压力，MPa； Ph——钢瓶试验压力，MPa； S——瓶体（筒体）名义壁厚，mm； S01——筒体计算壁厚，mm S02——封头计算壁厚，mm； S0——瓶体设 计壁厚，mm σb——抗 拉强 度，MPa； σba——抗 拉强 度实 测值 ，MPa； σs——屈服点，MPa； δ5——试样伸长率，%； Φ——焊缝系数； π△Di——圆周长公差，mm； △H——封头总高公差，mm。 4 钢瓶规格及型式 4.1 钢瓶规格（见表 1） 表 1 4.2 钢瓶型式（见图 1） 图1 1 ——底座；2 ——下封头：3 ——上封头；4 ——瓶阀座；5 ——护罩；6 ——瓶阀；7 ——筒体 5 材料 5 .1 一般规定 5 .1 .1 钢瓶主体(指筒体、封头等受压元件)材料，必须采用平炉、电炉或吹氧转炉冶炼的镇静钢，具有良好的冲压和焊接性能，并应符合GB6653 的规定。 5.1.2 焊在钢瓶主体上的所有零部件，必须采用与主体材料可焊性相适应的材料。 5.1.3 所采用的焊接材料焊成的焊缝，其抗拉强度不得低于母材抗拉强度规定值的下限。 5.1.4 材料（包括焊接材料）应符合相应标准的规定，并必须具有质量合格证书（原件）。 5.1.5 钢瓶制造单位必须对制...
