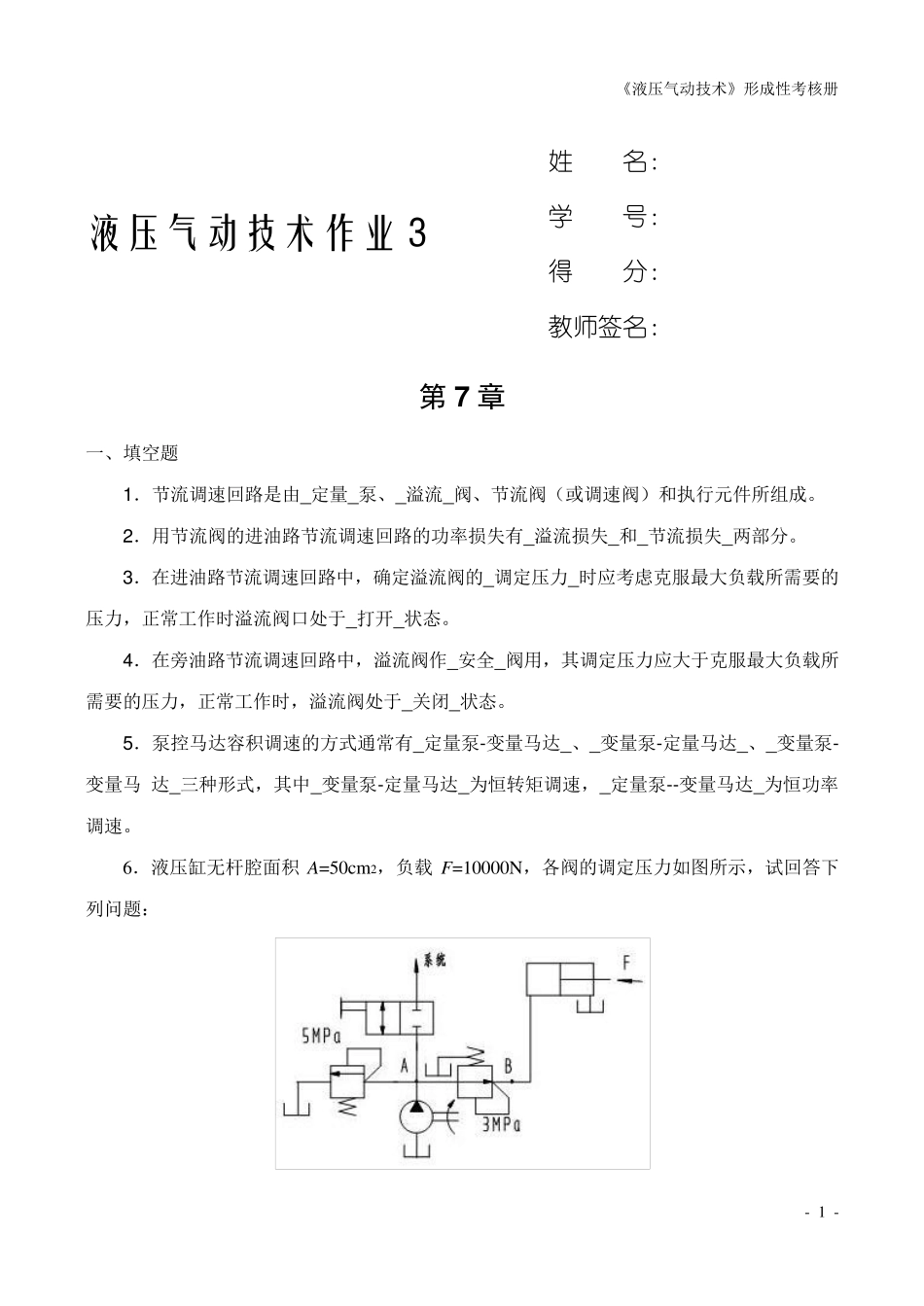

《液压气动技术》形成性考核册 - 1 - 液压气动技术作业3 第7 章 一、填空题 1 ．节流调速回路是由_ 定量_ 泵、_ 溢流_ 阀、节流阀（或调速阀）和执行元件所组成。 2 ．用节流阀的进油路节流调速回路的功率损失有_ 溢流损失_ 和_ 节流损失_ 两部分。 3 ．在进油路节流调速回路中，确定溢流阀的_ 调定压力_ 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于_ 打开_ 状态。 4 ．在旁油路节流调速回路中，溢流阀作_ 安全_ 阀用，其调定压力应大于克服最大负载所需要的压力，正常工作时，溢流阀处于_ 关闭_ 状态。 5 ．泵控马达容积调速的方式通常有_ 定量泵-变量马达_ 、_ 变量泵-定量马达_ 、_ 变量泵-变量马 达_ 三种形式，其中_ 变量泵-定量马达_ 为恒转矩调速，_ 定量泵--变量马达_ 为恒功率调速。 6．液压缸无杆腔面积 A=50cm 2，负载 F=10000N，各阀的调定压力如图所示，试回答下列问题： 姓 名： 学 号： 得 分： 教师签名： 《液压气动技术》形成性考核册 - 2 - （1）活塞运动时，A 点的压力值为_2MPa___、B 点的压力值为_2MPa___； （2）活塞运动到终点停止时，A 点的压力值为__5MPa_、B 点的压力值为__3MPa__。 二、判断题 “对打 O” 1．利用远程调压阀的远程调压回路中，只有当溢流阀的调定压力高于远程调压阀的调定压力时，远程调压阀才能起调压作用。 ( O ) 2．因液控单向阀关闭时密封性能好，故常用在保压回路和锁紧回路中。（ O ） 3．压力控制的顺序动作回路中，顺序阀和压力继电器的调定压力应为执行元件前一动作的最高压力。（ ） 4．平衡回路的作用在于使回路平衡、保持速度、压力稳定。（ ） 5．在采用节流阀的进油路节流调速回路中，其速度刚度与节流阀流通面积 A 及负载 FL的大小有关，而与油泵出口压力无关。（ ） 6．在采用节流阀的回油路节流调速回路中，回油腔压力p2 将随负载 FL 减小而增大，但不会高于液压泵的出口压力。（ ） 7．容积调速回路没有节流损失和溢流损失，适用于大功率系统。（ O ） 8．由限压式变量泵与调速阀（置于进油路）组成的容积节流调速回路中，液压缸进油压力越高，节流损失也越大，则回路效率越低。（ ） 9．在采用液控单向阀的双向锁紧回路中，为了保证执行元件的可靠锁紧，三位四通换向阀应采用 O 型或 M 型中位机能。（ O ） 10．同步运动分速度同步和位置同步两种，位置同...
