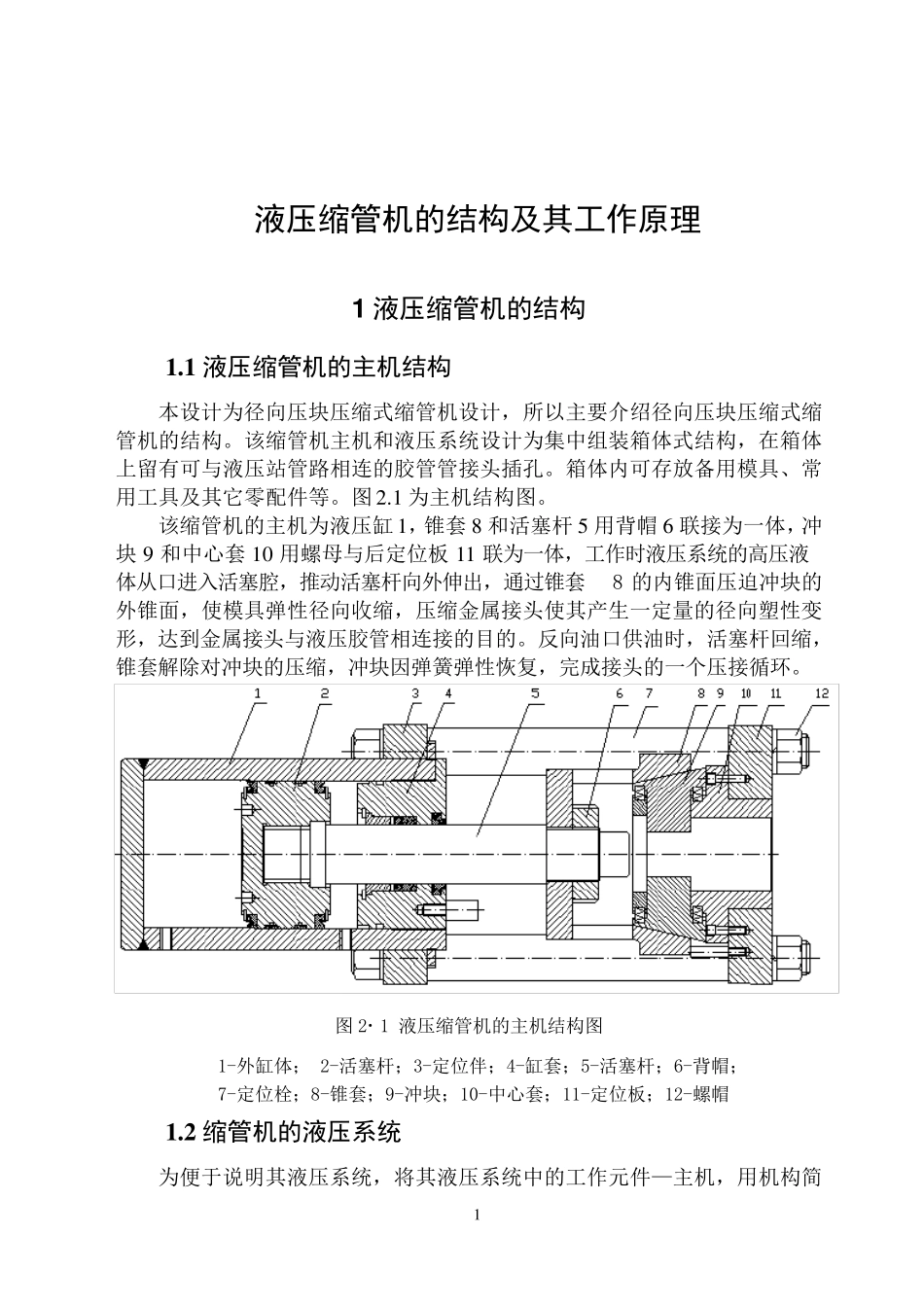

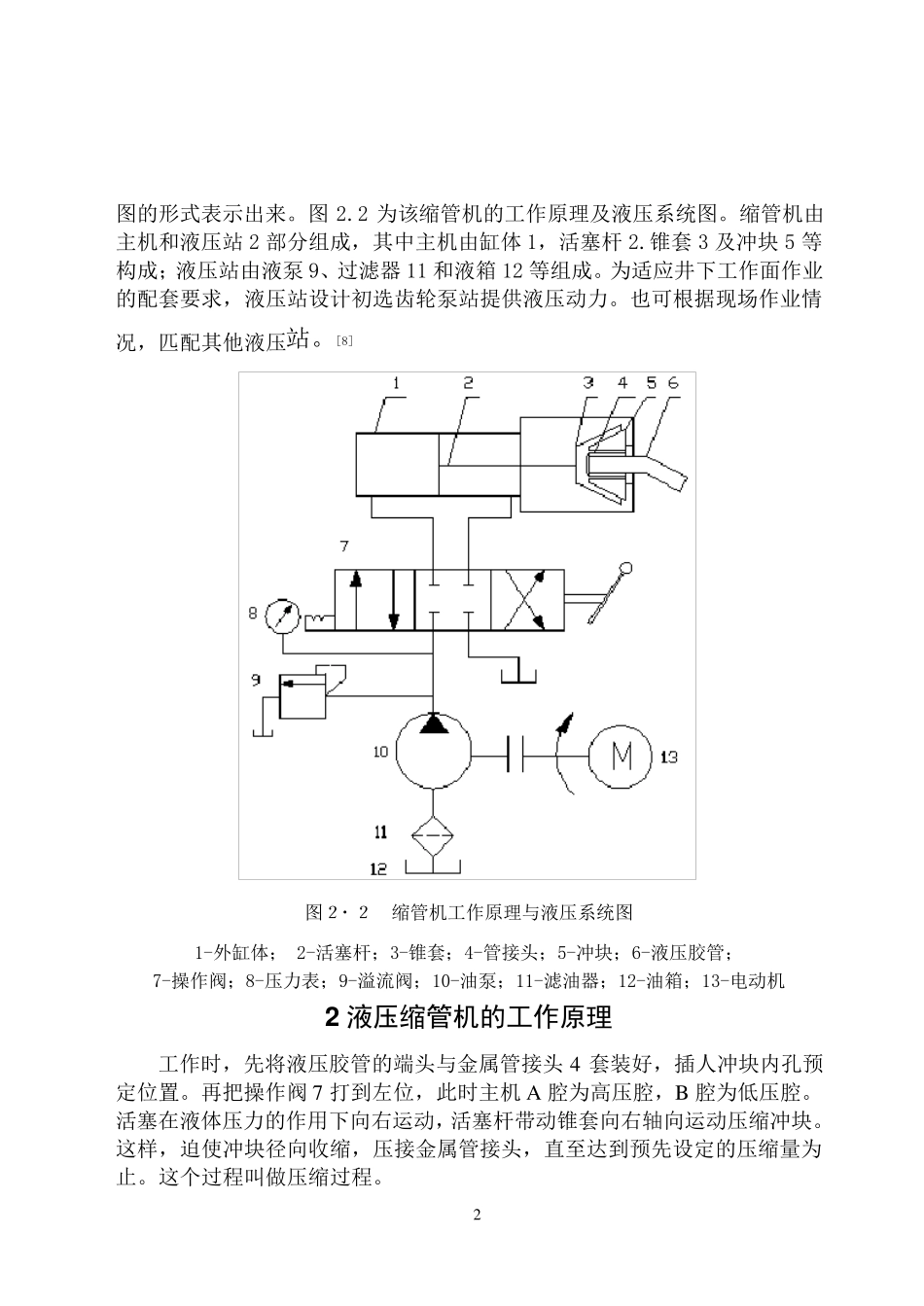

1 液压缩管机的结构及其工作原理 1 液压缩管机的结构 1 .1 液压缩管机的主机结构 本 设 计 为 径 向 压 块 压 缩 式 缩 管 机 设 计 ， 所 以 主 要 介 绍 径 向 压 块 压 缩 式 缩管 机 的 结 构 。 该 缩 管 机 主 机 和 液 压 系 统 设 计 为 集 中 组 装 箱 体 式 结 构 ， 在 箱 体上 留 有 可 与 液 压 站 管 路 相 连 的 胶 管 管 接 头 插 孔 。 箱 体 内 可 存 放 备 用 模 具 、 常用 工 具 及 其 它 零 配 件 等 。 图 2 .1 为 主 机 结 构 图 。 该 缩 管 机 的 主 机 为 液 压 缸 1 ， 锥 套 8 和 活 塞 杆 5 用 背 帽 6 联 接 为 一 体 ， 冲块9 和 中 心 套 1 0 用 螺 母 与 后 定 位 板 1 1 联 为 一 体 ， 工 作 时 液 压 系 统 的 高 压 液体 从 口 进 入 活 塞 腔 ， 推 动 活 塞 杆 向 外 伸 出 ， 通 过 锥 套8 的 内 锥 面 压 迫 冲 块 的外 锥 面 ， 使 模 具 弹 性 径 向 收 缩 ， 压 缩 金 属 接 头 使 其 产 生 一 定 量 的 径 向 塑 性 变形 ， 达 到 金 属 接 头 与 液 压 胶 管 相 连 接 的 目 的 。 反 向 油 口 供 油 时 ， 活 塞 杆 回 缩 ，锥 套 解 除 对 冲 块 的 压 缩 ， 冲 块 因 弹 簧 弹 性 恢 复 ， 完成接 头 的 一 个压 接 循环。 图 2.1 液 压 缩 管 机 的 主 机 结 构 图 1-外 缸 体 ； 2-活 塞 杆 ；3-定 位 伴；4-缸 套 ；5-活 塞 杆 ；6-背 帽 ； 7-定 位 栓；8-锥 套 ；9-冲 块 ；10-中 心 套 ；11-定 位 板 ；12-螺 帽 1 .2 缩管机的液压系统 为 便于说明其 液 压 系 统 ， 将其 液 压 系 统 中 的 工 作 元件 —主 机 ， 用 机 构 简2 图的形式表示出来。图2.2 为该缩管机的工作原理及液压系统图。缩管机由主机和液压站2 部分组成，其中主机由缸体1，活塞杆2.锥套3 及冲块5 等构成；液压站由液泵9、过滤器 11 和液箱 12 等组成。为适应井下工作面作业的配套要求，液压站设计初选齿轮泵站提供液压动力。也可根据现场作业情况，匹配其他液压站。[8] 图２.２ 缩管机工作原理与...
