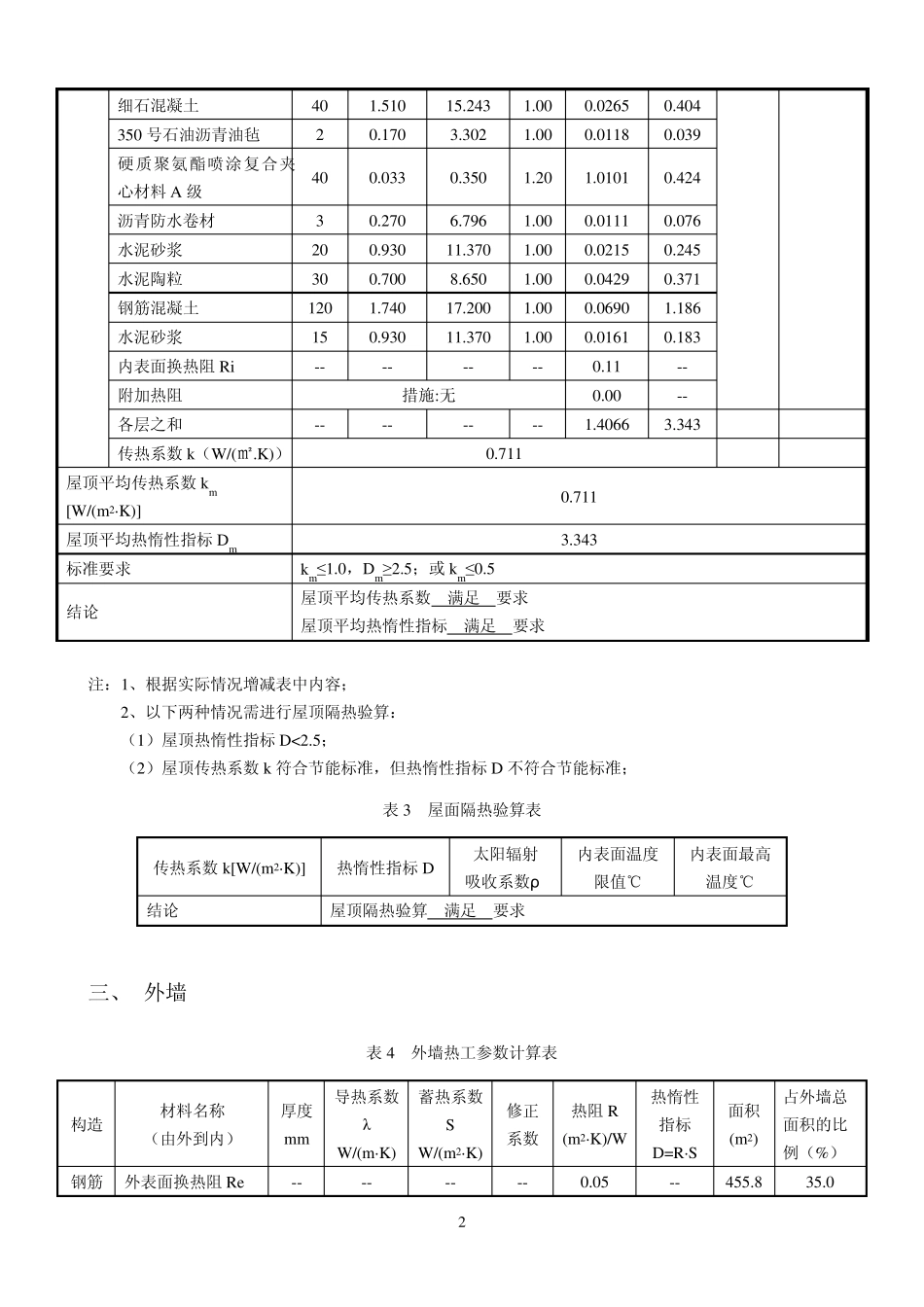

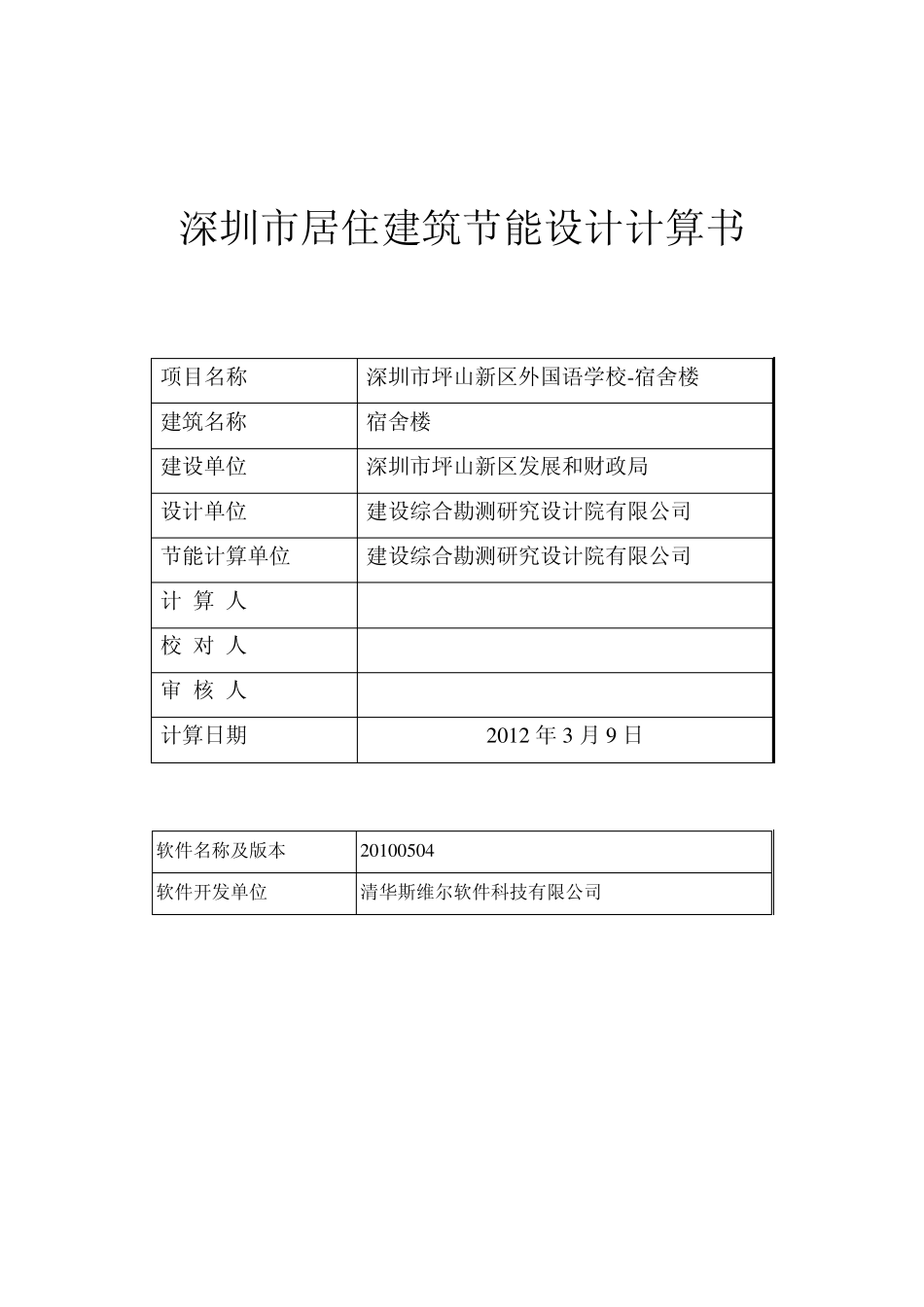

深圳市居住建筑节能设计计算书 项目名称 深圳市坪山新区外国语学校-宿舍楼 建筑名称 宿舍楼 建设单位 深圳市坪山新区发展和财政局 设计单位 建设综合勘测研究设计院有限公司 节能计算单位 建设综合勘测研究设计院有限公司 计 算 人 校 对 人 审 核 人 计算日期 2 0 1 2 年 3 月 9 日 软件名称及版本 2 0 1 0 0 5 0 4 软件开发单位 清华斯维尔软件科技有限公司 1 深圳市居住建筑节能设计计算书 设计依据： 1、 《深圳市居住建筑节能设计标准实施细则》（SJG15－2005） 2、 《民用建筑热工设计规范》（GB50176-93） 3、 《建筑外门窗气密，水密，抗风压性能分级及检测方法》（GB/T 7106-2008） 4、 《建筑幕墙》（GB/T 21086-2007） 5、 《建筑照明设计标准》(GB50034-2004) 6、 《深圳经济特区建筑节能条例》 7、 国家、广东省、深圳市其他现行有关节能标准、规范和建筑节能法律、法规 8、 《建筑外窗气密性能分级及检测方法》（GB/T7107-2002） 9、 《建筑幕墙物理性能分级》(GB/T15225-94) 一、 建筑概况 表 1 建筑概况表 城市 深 圳 (北 纬 =22.61， 东 经 =114.06， 海 拔 =18) 所属地区 夏热冬暖地区南区 建筑功能 集体宿舍 建筑面积（m2） 2069.93 建筑层数 地上：4 层；地下：0 层 建筑高度（m） 地上 13.2 m，地下 0.0 m 建筑方位 北向 45 度 所属结构体系 框架结构 注：1、建筑功能包括：住宅、集体宿舍、公寓、招待所、普通旅馆、疗养院和养老院客房、幼托建筑等； 2、结构体系包括：框架结构、剪力墙结构、框架剪力墙结构等； 二、 屋顶 表 2 屋顶热工参数计算表 构造 材料名称 （由外到内） 厚度 mm 导热系数 λ W/(m·K) 蓄热系数S W/(m2·K) 修正系数 热阻 R (m2·K)/W 热惰性指标D=R·S 面积(m2) 占屋顶总面积的比例（%） 上人屋面 外表面换热阻 Re -- -- -- -- 0.05 -- 574.4 100.0 面砖 10 0.930 10.285 1.00 0.0108 0.111 水泥砂浆 25 0.930 11.370 1.00 0.0269 0.306 2 细石混凝土 40 1.510 15.243 1.00 0.0265 0.404 350 号石油沥青油毡 2 0.170 3.302 1.00 0.0118 0.039 硬质聚氨酯喷涂复合夹心材料A 级 40 0.033 0.350 1.20 1.0101 0.424 沥青防水卷材 3 0.270 6.796 1.00 0.0111 0.076 水泥砂浆 20 0.930 11.370 1.00 0.02...
