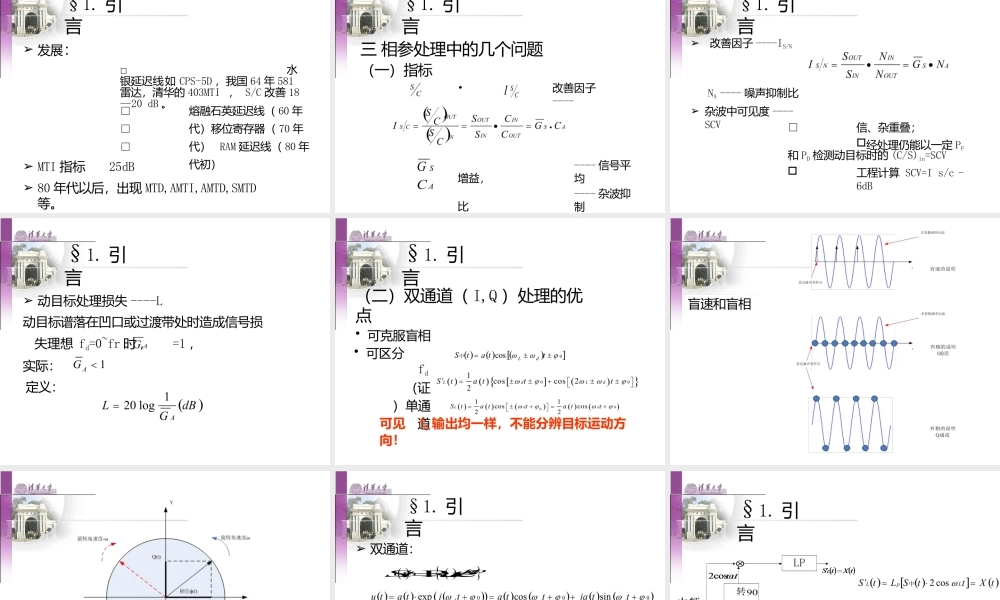

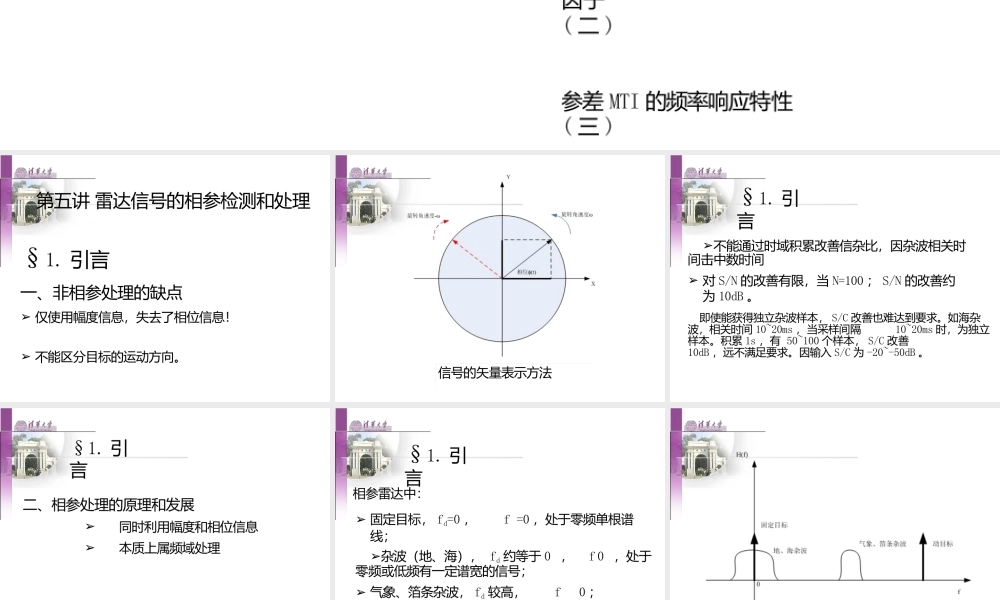

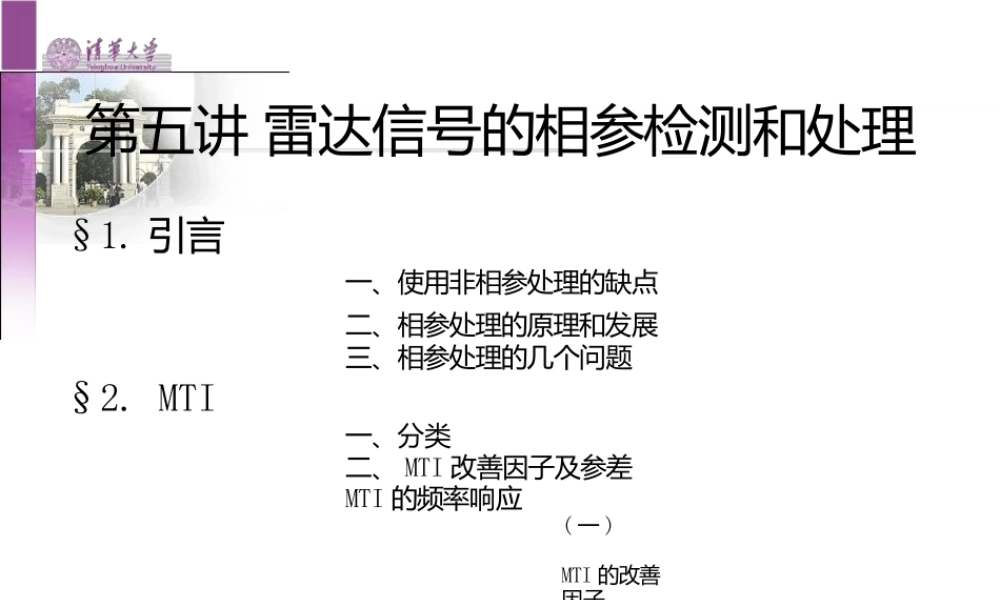

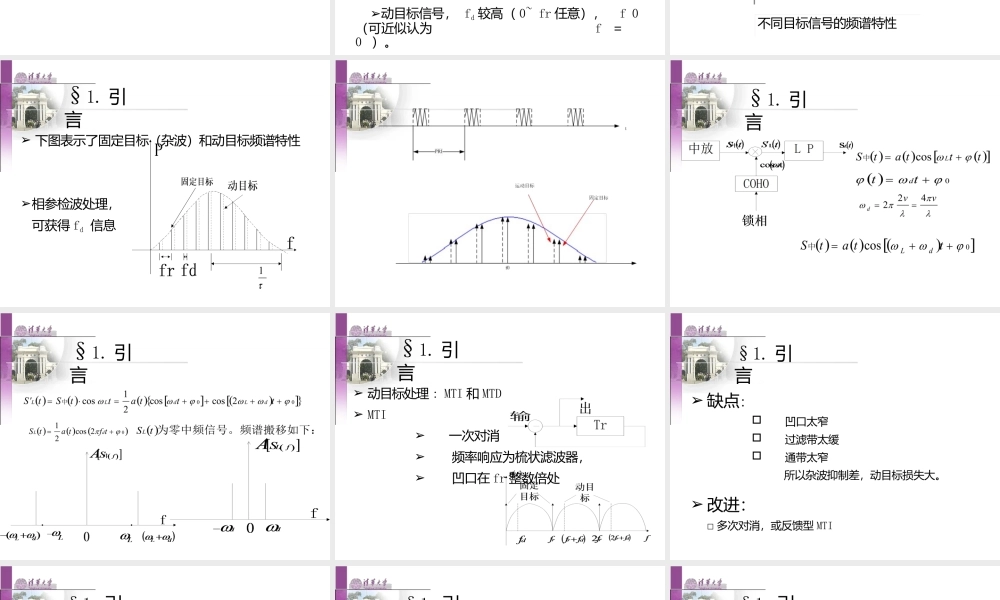

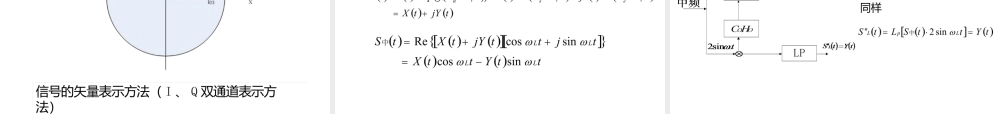

第五讲 雷达信号的相参检测和处理§1. 引言一、使用非相参处理的缺点二、相参处理的原理和发展三、相参处理的几个问题§2. MTI一、分类二、 MTI 改善因子及参差MTI 的频率响应( 一 )MTI 的改善因子( 二 )参差 MTI 的频率响应特性 ( 三 )参差 MTI 的权系数设计§3 ． MTI 处理对改善因子和信噪比的损失一、 I 上限二 . 、 MTI 处理损失第五讲 雷达信号的相参检测和处理§1. 引言一、非相参处理的缺点➢ 仅使用幅度信息，失去了相位信息！➢ 不能区分目标的运动方向。信号的矢量表示方法➢不能通过时域积累改善信杂比，因杂波相关时间击中数时间➢ 对 S/N 的改善有限，当 N=100 ； S/N 的改善约为 10dB 。即使能获得独立杂波样本， S/C 改善也难达到要求。如海杂 波，相关时间 10~20ms ，当采样间隔10~20ms 时，为独立样本。积累 1s ，有 50~100 个样本， S/C 改善10dB ，远不满足要求。因输入 S/C 为 -20~-50dB 。§1. 引言§1. 引言二、相参处理的原理和发展➢同时利用幅度和相位信息➢本质上属频域处理§1. 引言相参雷达中：➢ 固定目标， fd=0 ，f =0 ，处于零频单根谱线；➢杂波（地、海）， fd 约等于 0 ，f 0 ，处于零频或低频有一定谱宽的信号；➢ 气象、箔条杂波， fd 较高，f0 ；➢动目标信号， fd 较高（ 0~ fr 任意），f 0 （可近似认为f ＝0 ）。不同目标信号的频谱特性➢ 下图表示了固定目标（杂波）和动目标频谱特性➢相参检波处理，可获得 fd 信息§1. 引言§1. 引言§1. 引言➢ 动目标处理 : MTI 和 MTD➢ MTI➢一次对消➢频率响应为梳状滤波器，➢凹口在 fr 整数倍处§1. 引言➢ 缺点：□凹口太窄□过滤带太缓□通带太窄所以杂波抑制差，动目标损失大。➢ 改进：□ 多次对消，或反馈型 MTI§1. 引言➢ 发展：□水银延迟线如 CPS-5D ，我国 64 年 581雷达，清华的 403MTI ， S/C 改善 18—20 dB 。□□□熔融石英延迟线（ 60 年代）移位寄存器（ 70 年代） RAM 延迟线（ 80 年代初）➢ MTI 指标25dB➢ 80 年代以后，出现 MTD,AMTI,AMTD,SMTD等。§1. 引言§1. 引言三 相参处理中的几个问题（一）指标•改善因子 -------- 信号平均增益，---- 杂波抑制比➢改善因子 ----IS/NNA ---- 噪声抑制比➢ 杂波中可见度 ----SCV□信、杂重叠；□经处理仍能以一定 PF和 PD 检测动目标时的...
