过滤 洗涤 干燥三合一设备的工作原理VIP免费

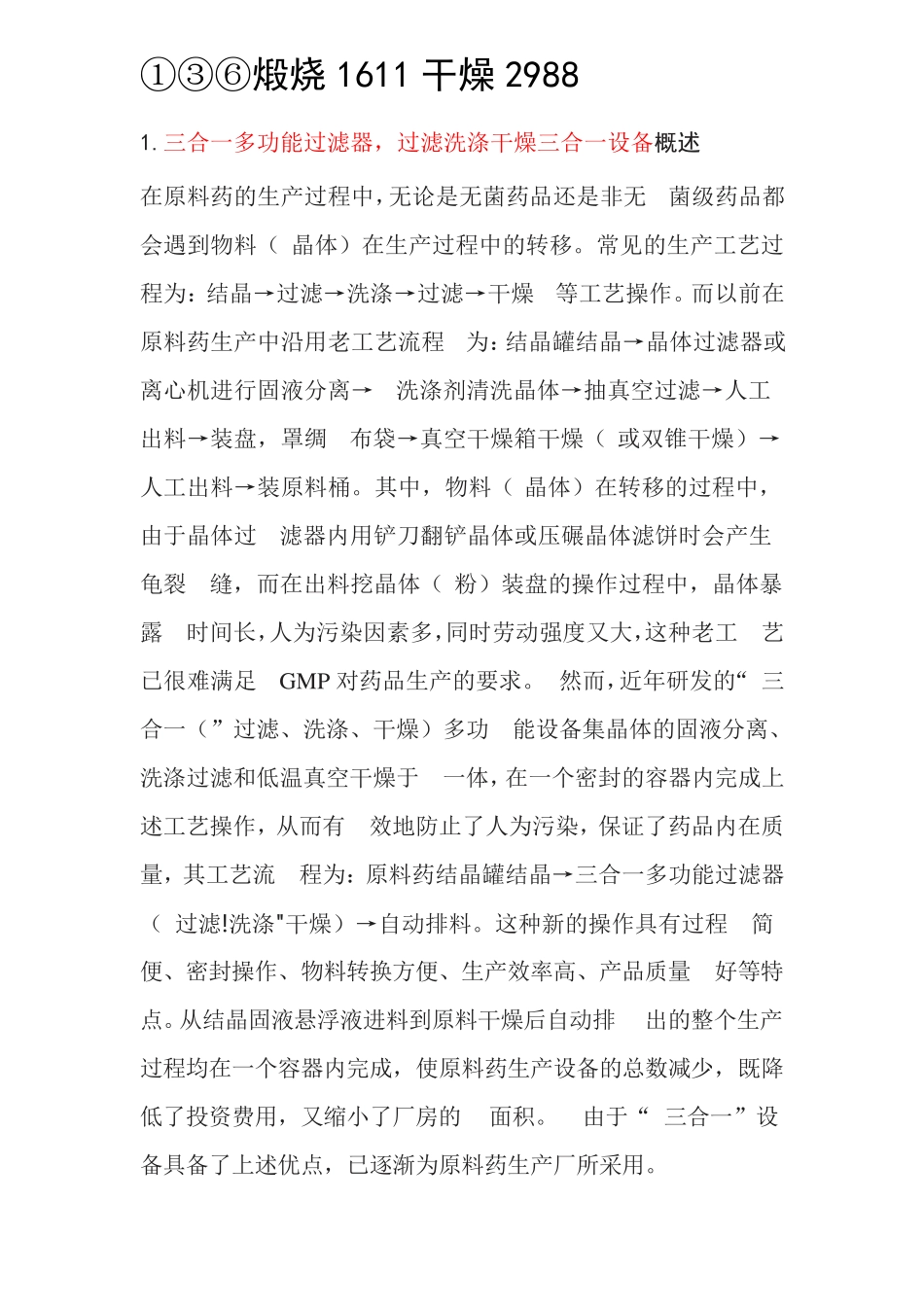

过滤  洗涤 干燥三合一设备的工作原理_第1页
1/10

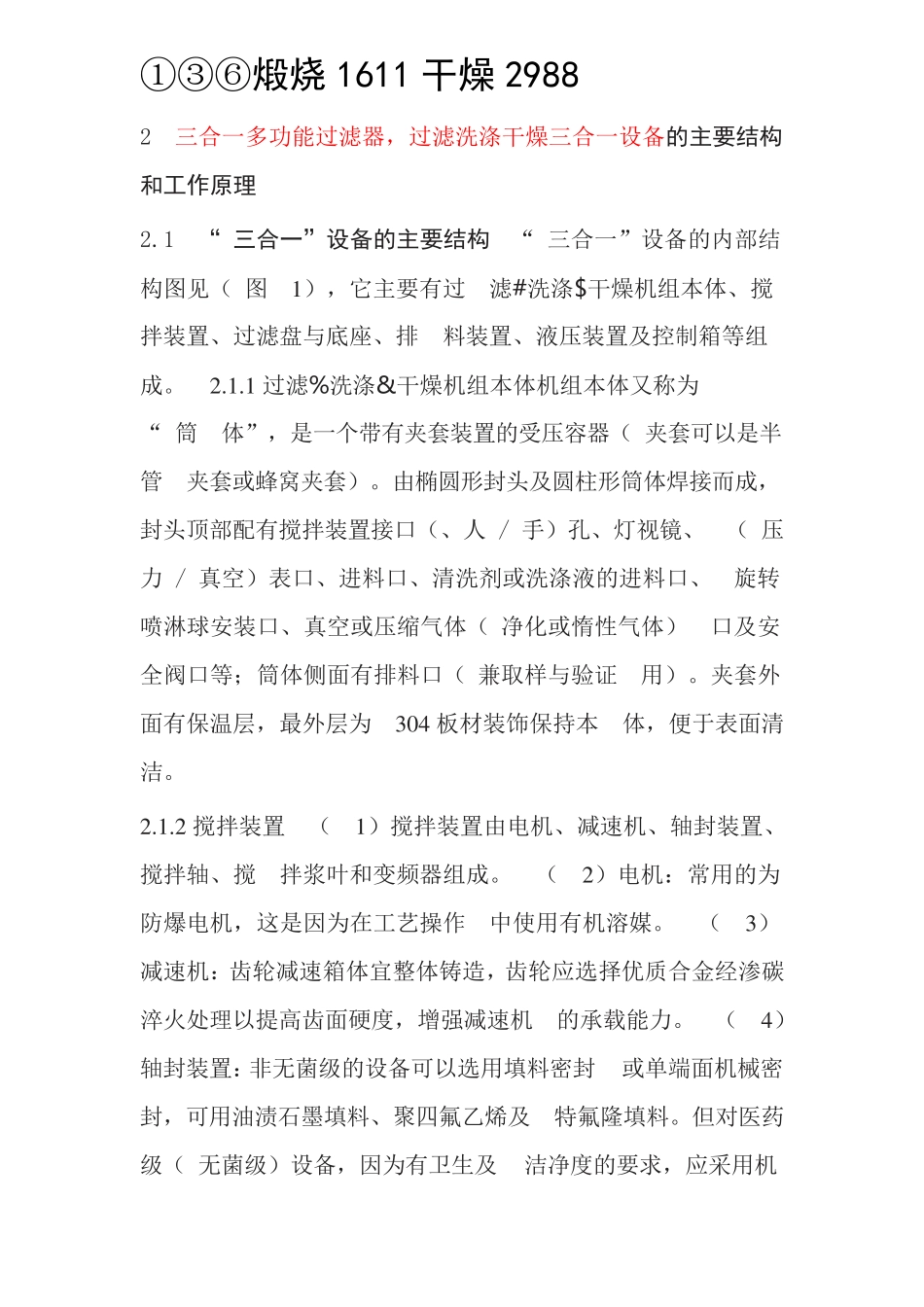

过滤  洗涤 干燥三合一设备的工作原理_第2页
2/10

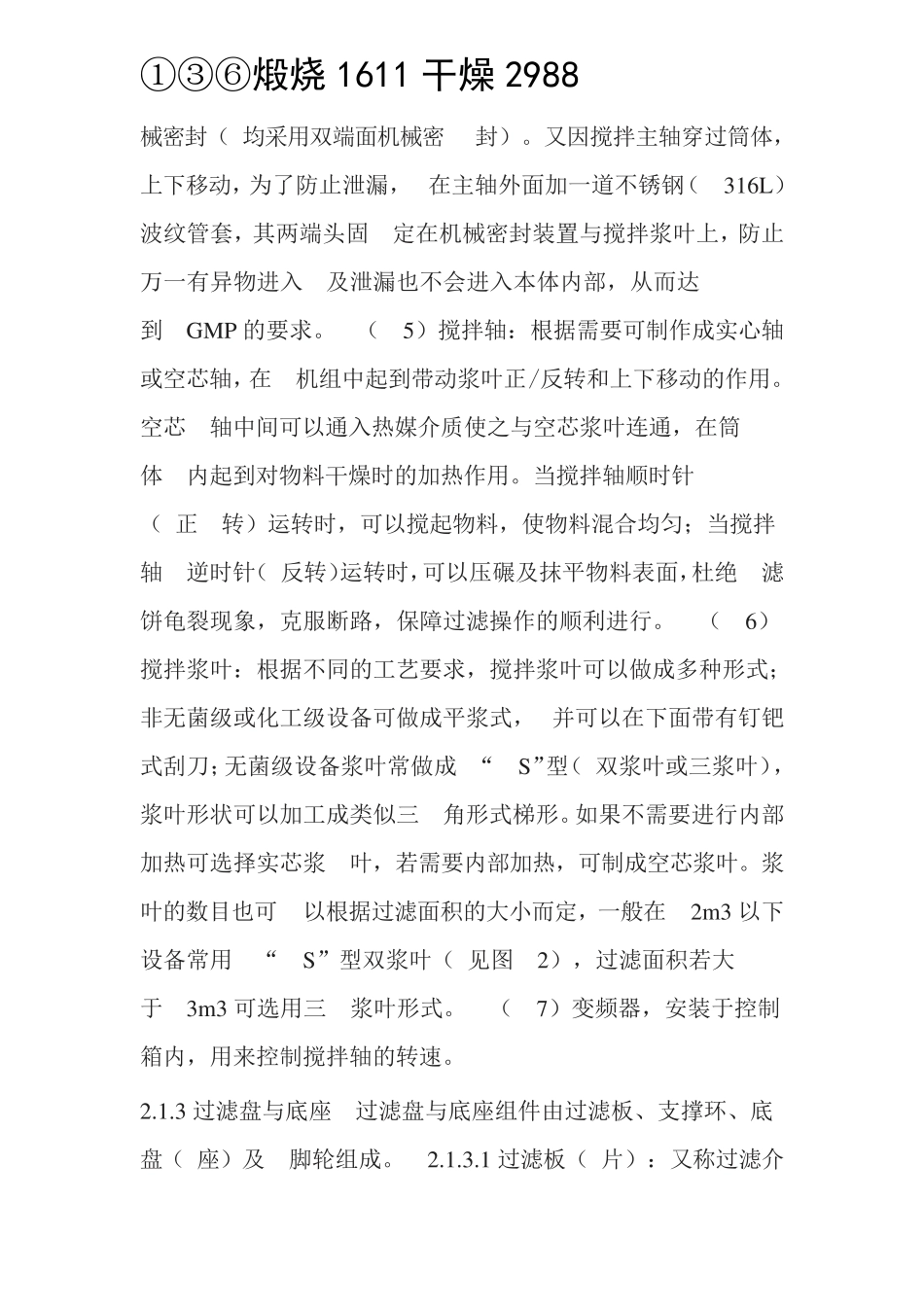

过滤  洗涤 干燥三合一设备的工作原理_第3页
3/10
①③⑥煅烧1611 干燥2988 1.三合一多功能过滤器,过滤洗涤干燥三合一设备概述 在原料药的生产过程中,无论是无菌药品还是非无 菌级药品都会遇到物料( 晶体)在生产过程中的转移。常见的生产工艺过程为:结晶→过滤→洗涤→过滤→干燥 等工艺操作。而以前在原料药生产中沿用老工艺流程 为:结晶罐结晶→晶体过滤器或离心机进行固液分离→ 洗涤剂清洗晶体→抽真空过滤→人工出料→装盘,罩绸 布袋→真空干燥箱干燥( 或双锥干燥)→人工出料→装原料桶。其中,物料( 晶体)在转移的过程中,由于晶体过 滤器内用铲刀翻铲晶体或压碾晶体滤饼时会产生龟裂 缝,而在出料挖晶体( 粉)装盘的操作过程中,晶体暴露 时间长,人为污染因素多,同时劳动强度又大,这种老工 艺已很难满足 GMP 对药品生产的要求。 然而,近年研发的“ 三合一(”过滤、洗涤、干燥)多功 能设备集晶体的固液分离、洗涤过滤和低温真空干燥于 一体,在一个密封的容器内完成上述工艺操作,从而有 效地防止了人为污染,保证了药品内在质量,其工艺流 程为:原料药结晶罐结晶→三合一多功能过滤器( 过滤!洗涤"干燥)→自动排料。这种新的操作具有过程 简便、密封操作、物料转换方便、生产效率高、产品质量 好等特点。从结晶固液悬浮液进料到原料干燥后自动排 出的整个生产过程均在一个容器内完成,使原料药生产设备的总数减少,既降低了投资费用,又缩小了厂房的 面积。 由于“ 三合一”设备具备了上述优点,已逐渐为原料药生产厂所采用。 ①③⑥煅烧1611 干燥2988 2 三合一多功能过滤器,过滤洗涤干燥三合一设备的主要结构和工作原理 2.1 “ 三合一”设备的主要结构 “ 三合一”设备的内部结构图见( 图 1),它主要有过 滤#洗涤$干燥机组本体、搅拌装置、过滤盘与底座、排 料装置、液压装置及控制箱等组成。 2.1.1 过滤%洗涤&干燥机组本体机组本体又称为“ 筒 体”,是一个带有夹套装置的受压容器( 夹套可以是半管 夹套或蜂窝夹套)。由椭圆形封头及圆柱形筒体焊接而成,封头顶部配有搅拌装置接口(、人 / 手)孔、灯视镜、 ( 压力 / 真空)表口、进料口、清洗剂或洗涤液的进料口、 旋转喷淋球安装口、真空或压缩气体( 净化或惰性气体) 口及安全阀口等;筒体侧面有排料口( 兼取样与验证 用)。夹套外面有保温层,最外层为 304 板材装饰保持本 体,便于表面清洁。 2.1.2 搅拌装置 ( 1)搅拌装置由电机...
