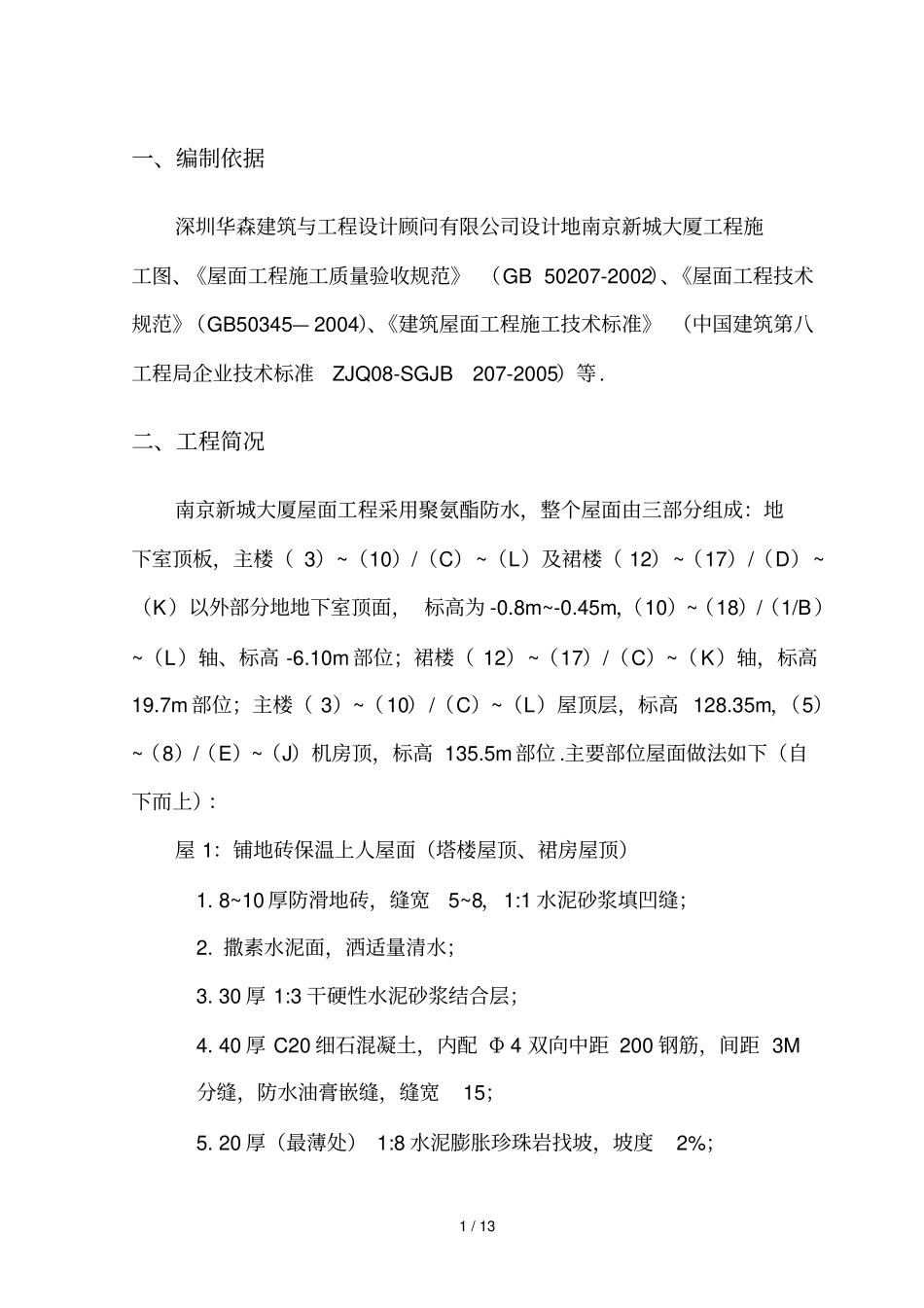

1 / 13 一、编制依据深圳华森建筑与工程设计顾问有限公司设计地南京新城大厦工程施工图、《屋面工程施工质量验收规范》 （GB 50207-2002）、《屋面工程技术规范》（GB50345— 2004）、《建筑屋面工程施工技术标准》 （中国建筑第八工程局企业技术标准ZJQ08-SGJB 207-2005）等. 二、工程简况南京新城大厦屋面工程采用聚氨酯防水，整个屋面由三部分组成：地下室顶板，主楼（ 3）~（10）/（C）~（L）及裙楼（ 12）~（17）/（D）~（K）以外部分地地下室顶面， 标高为 -0.8m~-0.45m，（10）~（18）/（1/B）~（L）轴、标高 -6.10m 部位；裙楼（ 12）~（17）/（C）~（K）轴，标高19.7m 部位；主楼（ 3）~（10）/（C）~（L）屋顶层，标高 128.35m，（5）~（8）/（E）~（J）机房顶，标高 135.5m部位 .主要部位屋面做法如下（自下而上）：屋 1：铺地砖保温上人屋面（塔楼屋顶、裙房屋顶）1. 8~10 厚防滑地砖，缝宽5~8，1:1 水泥砂浆填凹缝；2. 撒素水泥面，洒适量清水；3. 30 厚 1:3 干硬性水泥砂浆结合层；4. 40 厚 C20 细石混凝土，内配 Φ 4 双向中距 200 钢筋，间距 3M 分缝，防水油膏嵌缝，缝宽15；5. 20 厚（最薄处） 1:8 水泥膨胀珍珠岩找坡，坡度2%；2 / 13 6. 50 厚水泥膨胀珍珠岩保温层（干容重300kg/m3）；7. 20 厚 1:2.5 水泥砂浆保护层；8. 1.5 厚聚氨酯防水涂膜二遍（见《设计更改通知单JB-19》）；9. 20 厚 1:2.5 水泥砂浆找坡层，坡度0.5%；10. 钢筋混凝土现浇屋面板 . 屋 2：铺地砖上人屋面（屋顶停机坪）1. 同屋 1 做法 1~5；2. 同屋 1 做法 7~10. 地下室顶面（部分）：1. 8~10 厚广场砖；2. 撒素水泥面，洒适量清水；3. 30 厚 1:3 干硬性水泥砂浆结合层；4. 100 厚 C25 细石混凝土5. 级配砂石6. 70 厚 C20 细石混凝土保护层，内配 Φ 4 双向@200 钢筋；7. 20 厚 1:2.5 水泥砂浆保护层；8. 1.5 厚聚氨酯防水涂膜二遍（见《设计更改通知单JB-19》）；9. 20 厚 1:2.5 水泥砂浆找平层；10. 钢筋混凝土现浇楼板 . 3 / 13 三、施工安排及垂直运输方案选择1、施工安排依据本工程屋面所在部位及工程结构特点、施工特点， 将屋面施工防水分为三个阶段安排施工：第一阶段：在主体结构完成后，进行塔楼部位屋面防水施工；第二阶段：在裙楼屋面以上地钢结构安装完成后，进行裙楼部位屋面防水施工；第三阶段：在室外立面幕墙完成后，...
