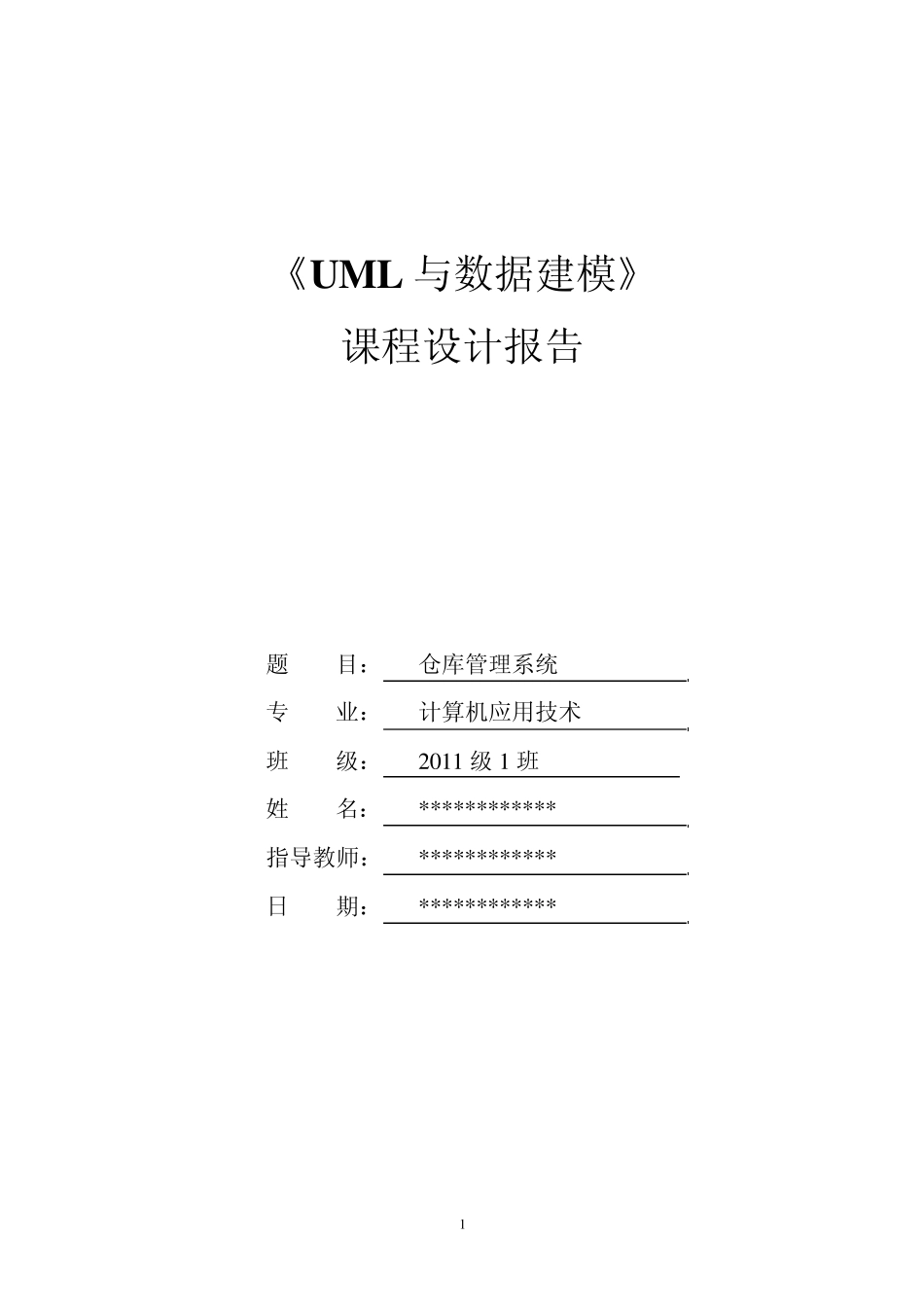

1 《UML 与数据建模》 课程设计报告 题 目： 仓库管理系统 专 业： 计算机应用技术 班 级： 2 0 1 1 级 1 班 姓 名： * * * * * * * * * * * * 指导教师： * * * * * * * * * * * * 日 期： * * * * * * * * * * * * 2 一、 需求分析 1.1系统开发的目的： 随着计算机技术特别是网络技术的飞速发展，计算机的应用领域不断扩大，各行各业都离不开计算机，货物管理也不例外，使之能跟上时代的发展。本需求分析报告的目的是规范化本软件的编写，旨在于提高软件开发过程中的能见度，便于对软件开发过程中的控制与管理，同时提出了货物管理系统的软件开发过程，便于程序员与客户之间的交流、协作，并作为工作成果的原始依据，同时也表明了本软件的共性，以期能够获得更大范围的应用。 1.2应用范围： 理论上能够实现于超市、仓库等部门的货物管理系统，其目的在于实现超市、仓库等部门的货物更有效的管理，使超市、仓库货物能够更方便、更有效率的完成日常工作，以期实现完善日常生活中货物管理的各种功能。 1.3系统功能需求 系统主要包括以下几个页面： （1）管理员登录页面 （2）管理员添加删除货物页面 （3）货物标题信息页面 （4）货物信息查询页面 （5）货物信息显示页面 二、 用例图 用例图如图 2-1所示 主要参与者：管理员、销售员 主要用例：登录、货物信息、标题信息、查询货物信息 3 显示货品信息添加货品删除货品登录货品信息标题信息管理员查询货品信息<>售货员<><> 图2-1货物管理用例图 三、 类图 类图如图3-1所示 主要类：管理员、货物、标题、销售员、销售信息 4 图3-1 货物管理类图 四、 活动图 活动图如图4-1所示 5 验证不完成验证登录[ 失败 ]加载货物保存货物信息数据已保存验证成功[ 成功 ]货物信息已加载登录选择货物显示错误显示货物登录失败修改货物显示加载货物...数据加载错误显示保存错误数据保存错误[ 用户名，密码 ][ 加载货物 ][ 错误加载 ][ 错误保...系统管理员 图4-1货物管理活动图 五、 顺序图 顺序图如图5-1所示 销售员通过发送一个通知货物消息通知管理员已经没有货物或者货物已经售出，管理员接受这个消息，进行增加和删除货物信息，然后对货物进行更新，更新完返回给销售员，告诉他已经更新完成 6 销售员管理员货物显示货物信息1: 通知货物信息3: 删除...
