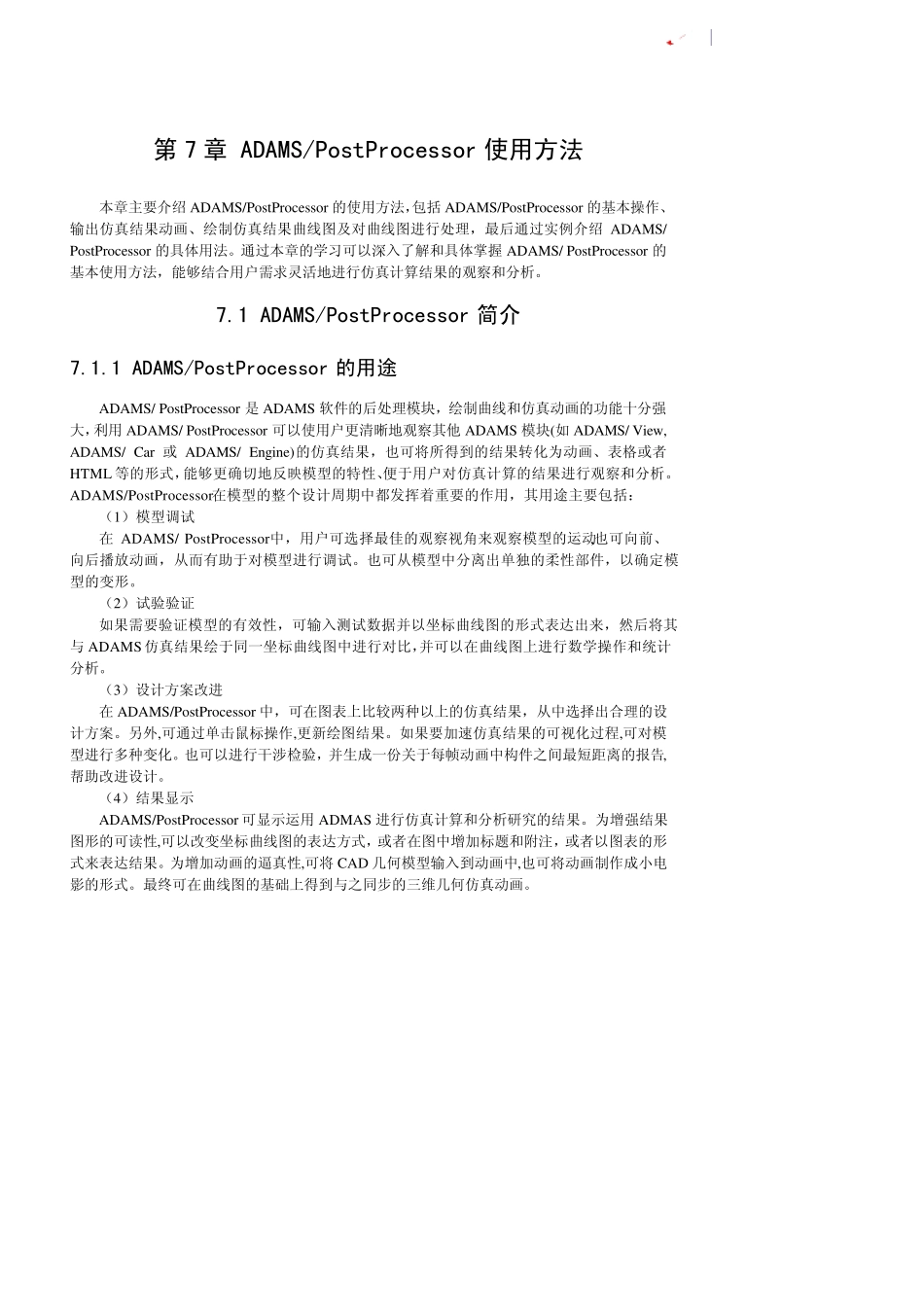

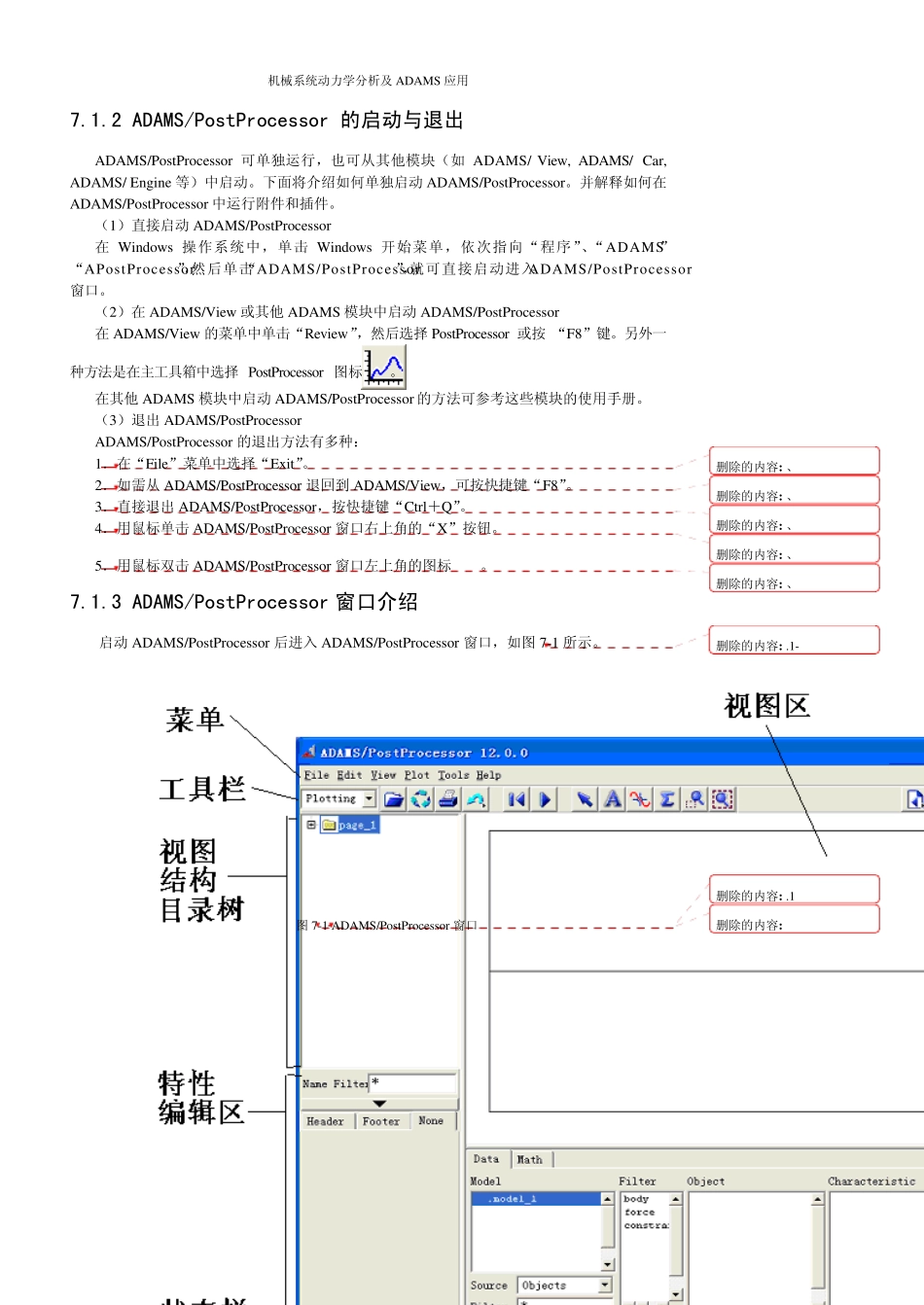

第7 章 ADAMS/PostProcessor 使用方法 本章主要介绍ADAMS/PostProcessor 的使用方法,包括ADAMS/PostProcessor 的基本操作、输出仿真结果动画、绘制仿真结果曲线图及对曲线图进行处理,最后通过实例介绍ADAMS/ PostProcessor 的具体用法。通过本章的学习可以深入了解和具体掌握 ADAMS/ PostProcessor 的基本使用方法,能够结合用户需求灵活地进行仿真计算结果的观察和分析。 7.1 ADAMS/PostProcessor 简介 7.1.1 ADAMS/PostProcessor 的用途 ADAMS/ PostProcessor 是 ADAMS 软件的后处理模块,绘制曲线和仿真动画的功能十分强大,利用ADAMS/ PostProcessor 可以使用户更清晰地观察其他 ADAMS 模块(如 ADAMS/ View , ADAMS/ Car 或 ADAMS/ Engine)的仿真结果,也可将所得到的结果转化为动画、表格或者HTML 等的形式,能够更确切地反映模型的特性、便于用户对仿真计算的结果进行观察和分析。ADAMS/PostProcessor在模型的整个设计周期中都发挥着重要的作用,其用途主要包括: (1)模型调试 在 ADAMS/ PostProcessor中,用户可选择最佳的观察视角来观察模型的运动,也可向前、向后播放动画,从而有助于对模型进行调试。也可从模型中分离出单独的柔性部件,以确定模型的变形。 (2)试验验证 如果需要验证模型的有效性,可输入测试数据并以坐标曲线图的形式表达出来,然后将其与 ADAMS 仿真结果绘于同一坐标曲线图中进行对比,并可以在曲线图上进行数学操作和统计分析。 (3)设计方案改进 在 ADAMS/PostProcessor 中,可在图表上比较两种以上的仿真结果,从中选择出合理的设计方案。另外,可通过单击鼠标操作,更新绘图结果。如果要加速仿真结果的可视化过程,可对模型进行多种变化。也可以进行干涉检验,并生成一份关于每帧动画中构件之间最短距离的报告,帮助改进设计。 (4)结果显示 ADAMS/PostProcessor 可显示运用ADMAS 进行仿真计算和分析研究的结果。为增强结果图形的可读性,可以改变坐标曲线图的表达方式,或者在图中增加标题和附注,或者以图表的形式来表达结果。为增加动画的逼真性,可将 CAD 几何模型输入到动画中,也可将动画制作成小电影的形式。最终可在曲线图的基础上得到与之同步的三维几何仿真动画。 机械系统动力学分析及ADAMS 应用 7.1.2 ADAMS/PostProcessor 的启动与退出 ADAMS/PostProcessor 可单独运行,也可从其他模块(如ADAMS/ View, ADAMS/ Car, ADAMS/ Engin...
