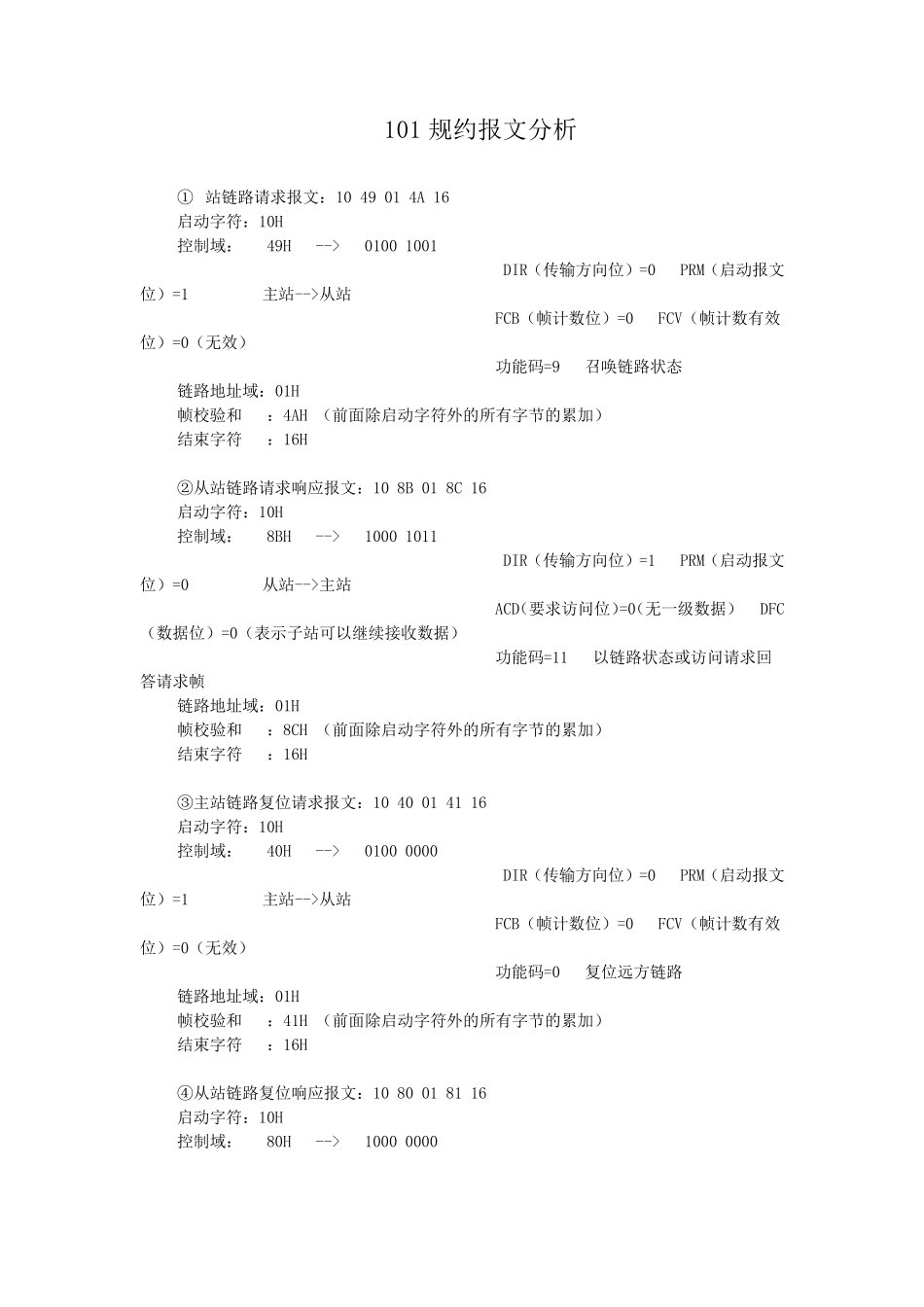

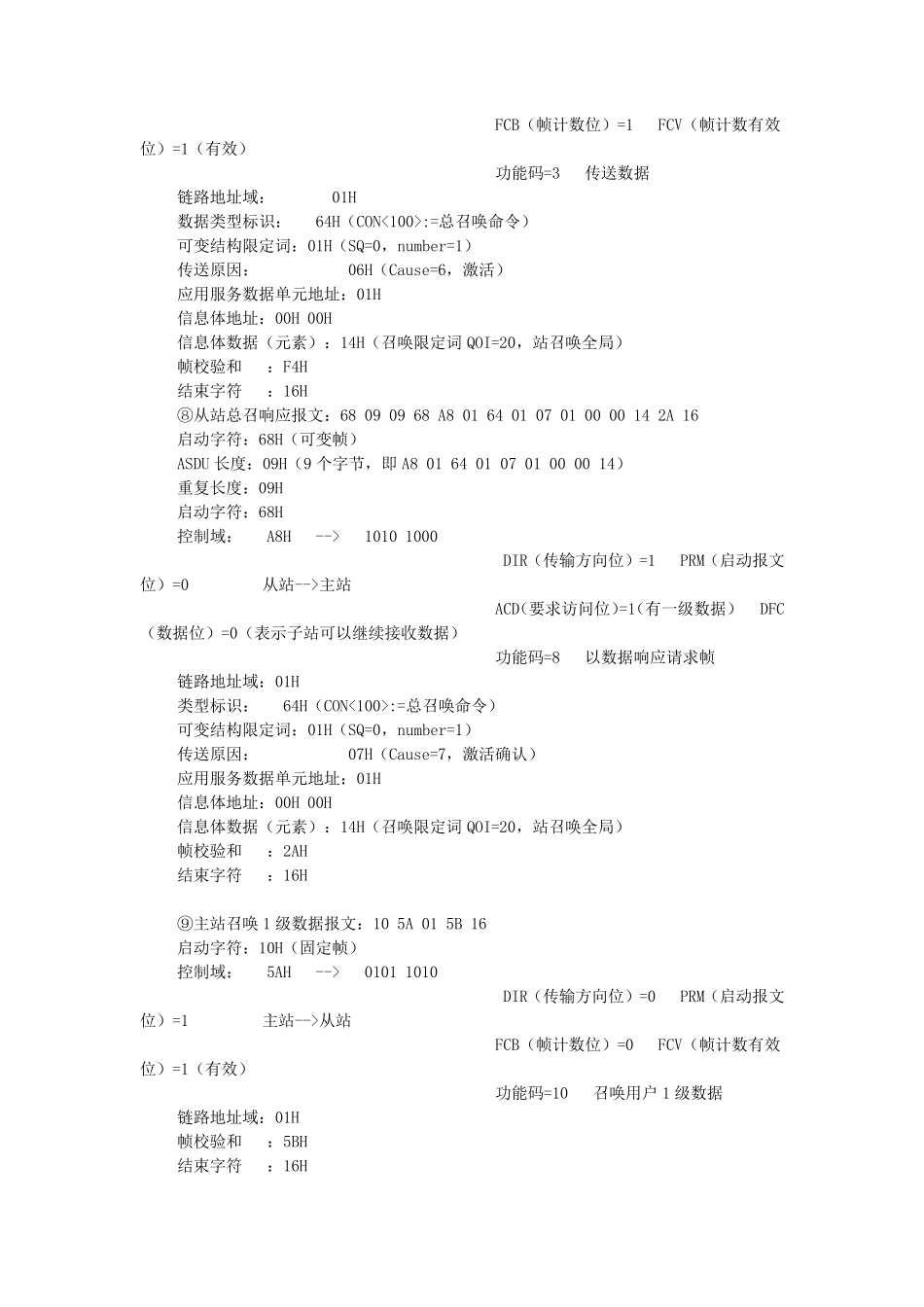

101 规约报文分析 ① 站链路请求报文:10 49 01 4A 16 启动字符:10H 控制域: 49H --> 0100 1001 DIR(传输方向位)=0 PRM(启动报文位)=1 主站-->从站 FCB(帧计数位)=0 FCV(帧计数有效位)=0(无效) 功能码=9 召唤链路状态 链路地址域:01H 帧校验和 :4AH (前面除启动字符外的所有字节的累加) 结束字符 :16H ②从站链路请求响应报文:10 8B 01 8C 16 启动字符:10H 控制域: 8BH --> 1000 1011 DIR(传输方向位)=1 PRM(启动报文位)=0 从站-->主站 ACD(要求访问位)=0(无一级数据) DFC(数据位)=0(表示子站可以继续接收数据) 功能码=11 以链路状态或访问请求回答请求帧 链路地址域:01H 帧校验和 :8CH (前面除启动字符外的所有字节的累加) 结束字符 :16H ③主站链路复位请求报文:10 40 01 41 16 启动字符:10H 控制域: 40H --> 0100 0000 DIR(传输方向位)=0 PRM(启动报文位)=1 主站-->从站 FCB(帧计数位)=0 FCV(帧计数有效位)=0(无效) 功能码=0 复位远方链路 链路地址域:01H 帧校验和 :41H (前面除启动字符外的所有字节的累加) 结束字符 :16H ④从站链路复位响应报文:10 80 01 81 16 启动字符:10H 控制域: 80H --> 1000 0000 DIR(传输方向位)=1 PRM(启动报文位)=0 从站-->主站 ACD(要求访问位)=0(无一级数据) DFC(数据位)=0(表示子站可以继续接收数据) 功能码=0 确认 链路地址域:01H 帧校验和 :81H (前面除启动字符外的所有字节的累加) 结束字符 :16H ⑤主站召唤 2 级数据报文:10 7B 01 7C 16 启动字符:10H 控制域: 7BH --> 0111 1011 DIR(传输方向位)=0 PRM(启动报文位)=1 主站-->从站 FCB(帧计数位)=1 FCV(帧计数有效位)=1(有效) 功能码=11 召唤用户 2 级数据 链路地址域:01H 帧校验和 :7CH 结束字符 :16H ⑥从站无所召唤数据响应报文:10 89 01 8A 16 启动字符:10H 控制域: 89H --> 1000 1001 DIR(传输方向位)=1 PRM(启动报文位)=0 从站-->主站 ACD(要求访问位)=0(无一级数据) DFC(数据位)=0(表示子站可以继续接收数据) 功能码=9 无所召唤的数据 链路地址域:01H 帧校验和 :8AH 结束字符 :16H ⑦主站总召报文:68 09 09 68 73 01 64 01 06 01 00 00 14 F4 16 启动字符:...
