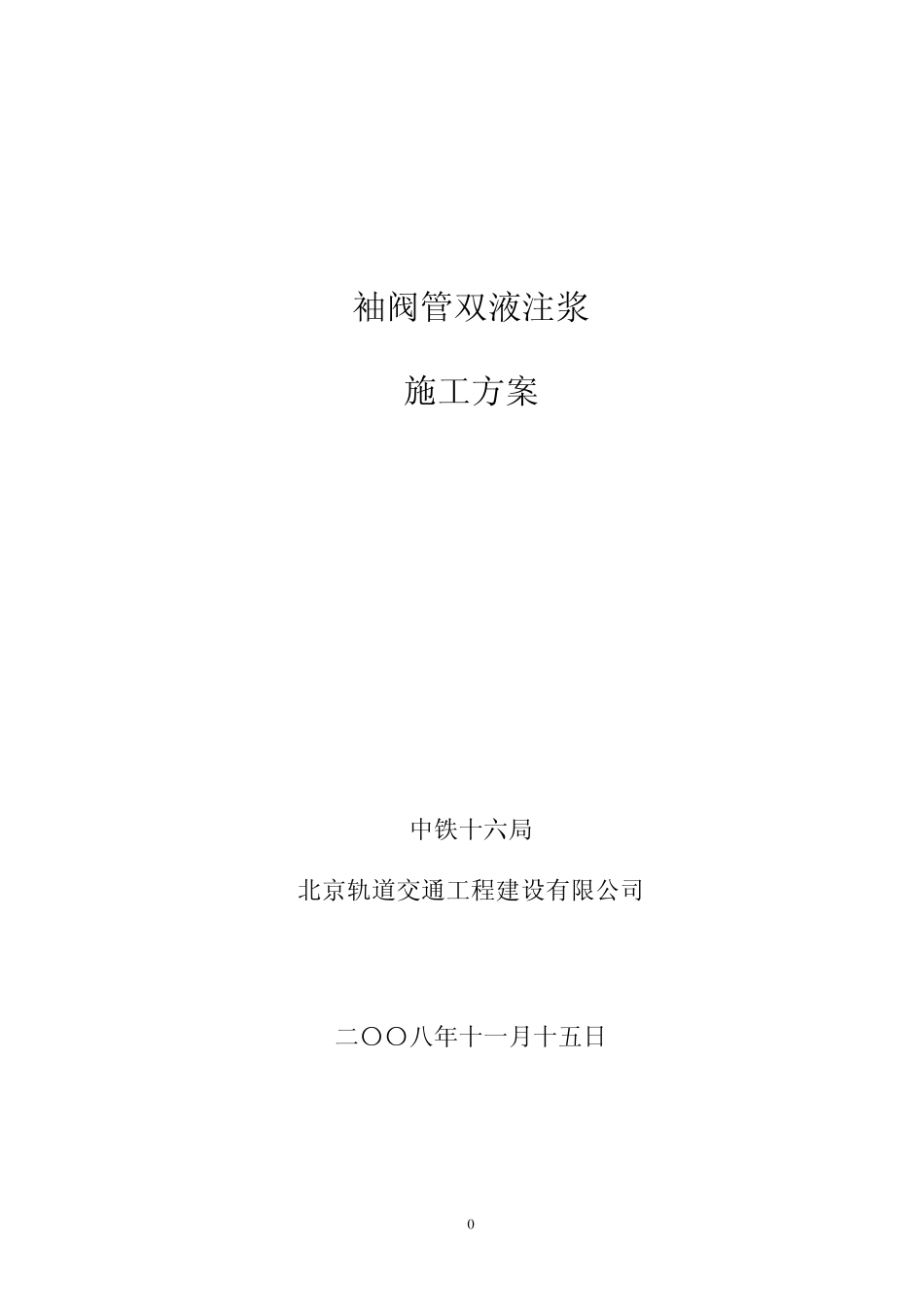

0 袖阀管双液注浆 施工方案 中铁十六局 北京轨道交通工程建设有限公司 二〇〇八年十一月十五日 1 目 录 一、概述.................................................... 2 1.1 工程地质.............................................. 2 1.2 水文地质.............................................. 2 二、袖阀管双液注浆简介....................................... 3 2.1袖阀管施工特点 ......................................... 3 2.2注浆材料 ............................................... 3 三、注浆孔位布置 ............................................ 4 3.1 房屋基础加固注浆 ...................................... 4 3.2轨行区止水注浆 ......................................... 7 四、袖阀管注浆施工 ......................................... 11 4.1施工组织 .............................................. 11 4.2注浆施工 .............................................. 11 4.3灌浆材料 .............................................. 12 4.4质量检查 .............................................. 13 五、施工安全及质量控制...................................... 13 2 袖阀管双液注浆施工方案 一、概述 “原DD 饭店”基础加固注浆、“百福大楼”基础加固注浆（包括防渗墙）及 轨行区地下连续墙接缝止水注浆均采用袖阀管注浆法施工，注浆材料使用水泥-水玻璃双液浆。 注浆时，浆液通过对土层的渗透、襞裂作用，充填封闭土层中的裂隙、空洞，固结土层中水份，改善地下土层的性质，从而提高土层的承载力、防渗性能，增强土层的稳定性，以达到止水、加固的目的。 1.1 工程地质 天津地铁3 号线解放北路站工程位于张自忠路、解放北路、滨江道及合江路所围区域，场址为海河冲积平原，地形平坦。 本站范围内地层主要为第四系全新统人工填土层（人工堆积Qml）、新近沉积层（第四系全新统新近组故河道、洼淀冲积Q43Nal）、第Ⅰ海相层（第四系全新统中组浅海相沉积Q42m）、第Ⅱ陆相层（第四系全新统下组沼泽相沉积Q41h 及河床～河漫滩相沉积Q41al）、第Ⅲ陆相层（第四系上更新统五组河床～河漫滩相沉积Q3eal）、第Ⅱ海相层（第四系上更新统四组滨海～潮汐带相沉积Q3dmc）、第Ⅳ陆相层（第四系上更新统三组河床～河漫滩相沉积Q3cal）、 第Ⅳ陆相...
