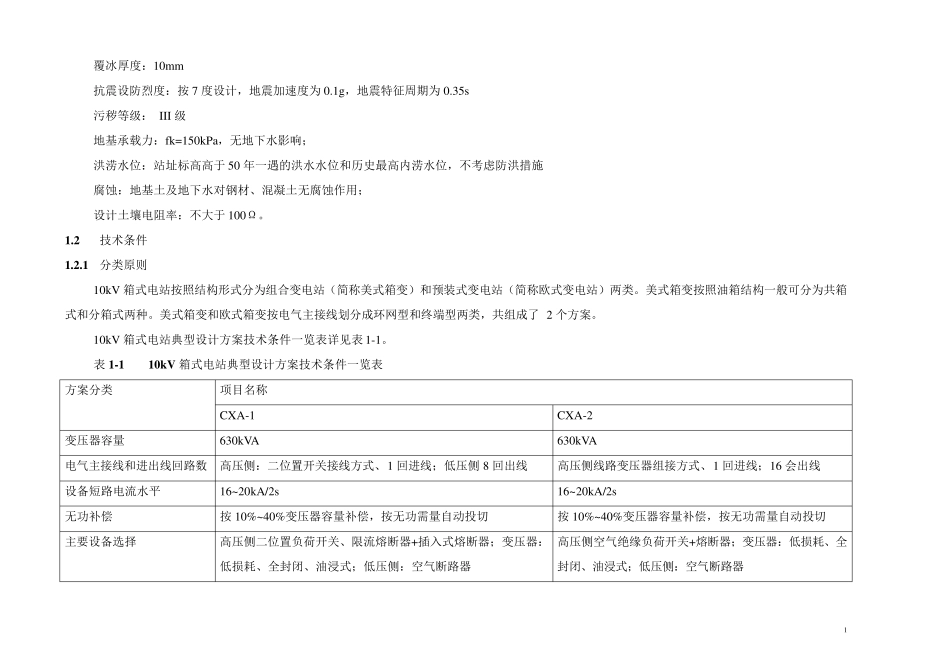

第三篇 10kV 室内配电站通用设计 第 1 章 10kV 箱式电站通用设计总体说明 1.1 技术原则概述 1.1.1 设计对象 10kV 箱式电站典型设计的对象为重庆市电力公司系统内，布置在户外的10kV 箱式电站。 10kV 箱式电站指由 10kV 开关设备、电力变压器、低压开关设备、电能计量设备、无功补偿设备、辅助设备和联结件等元件组成的成套配电设备，这些元件在工厂内被预先组装在一个或几个箱壳内，用来从 10kV 系统向 0.4kV 系统输送电能。 1.1.2 运行管理模式 10kV 箱式电站典型设计按无人值班设计。 1.1.3 设计范围 10kV 箱式电站典型设计的设计范围是 10kV 箱式电站以内的电气及土建部分，与之有关的防火、通风、防洪、防潮、防尘、防毒、防小动物和降噪等措施。 本次设计不涉及继电保护专业、系统通信专业、系统远动专业的具体内容，在实际工程中，需要根据配电站系统情况具体设计。 本设计只预留配网自动化设备安装位置，选择可实现电动操作的电气设备，配置基本的信息取样设备和接口。配网自动化远景实施方案，应结合箱式变电站的电气二次、远动、调度等专业，根据区域规划和技术政策综合确定。 1.1.4 设计深度 10kV 箱式电站设计的设计深度是施工图深度。 1.1.5 假定条件 海拔高度：≤1000m； 环境温度：-30～+40℃； 最高月平均温度：35℃； 日照强度（风速 30m/s）：0.1W/cm2； 1 覆冰厚度：10mm 抗震设防烈度：按7 度设计，地震加速度为0.1g，地震特征周期为0.35s 污秽等级： III 级 地基承载力：fk=150kPa，无地下水影响； 洪涝水位：站址标高高于50 年一遇的洪水水位和历史最高内涝水位，不考虑防洪措施 腐蚀：地基土及地下水对钢材、混凝土无腐蚀作用； 设计土壤电阻率：不大于100Ω。 1.2 技术条件 1.2.1 分类原则 10kV 箱式电站按照结构形式分为组合变电站（简称美式箱变）和预装式变电站（简称欧式变电站）两类。美式箱变按照油箱结构一般可分为共箱式和分箱式两种。美式箱变和欧式箱变按电气主接线划分成环网型和终端型两类，共组成了 2 个方案。 10kV 箱式电站典型设计方案技术条件一览表详见表 1-1。 表 1-1 10kV 箱式电站典型设计方案技术条件一览表 方案分类 项目名称 CXA-1 CXA-2 变压器容量 630kVA 630kVA 电气主接线和进出线回路数 高压侧：二位置开关接线方式、1 回进线；低压侧 8 回出线 高压侧线路变压器组接方式、1 回进线；16 会出线 设...
