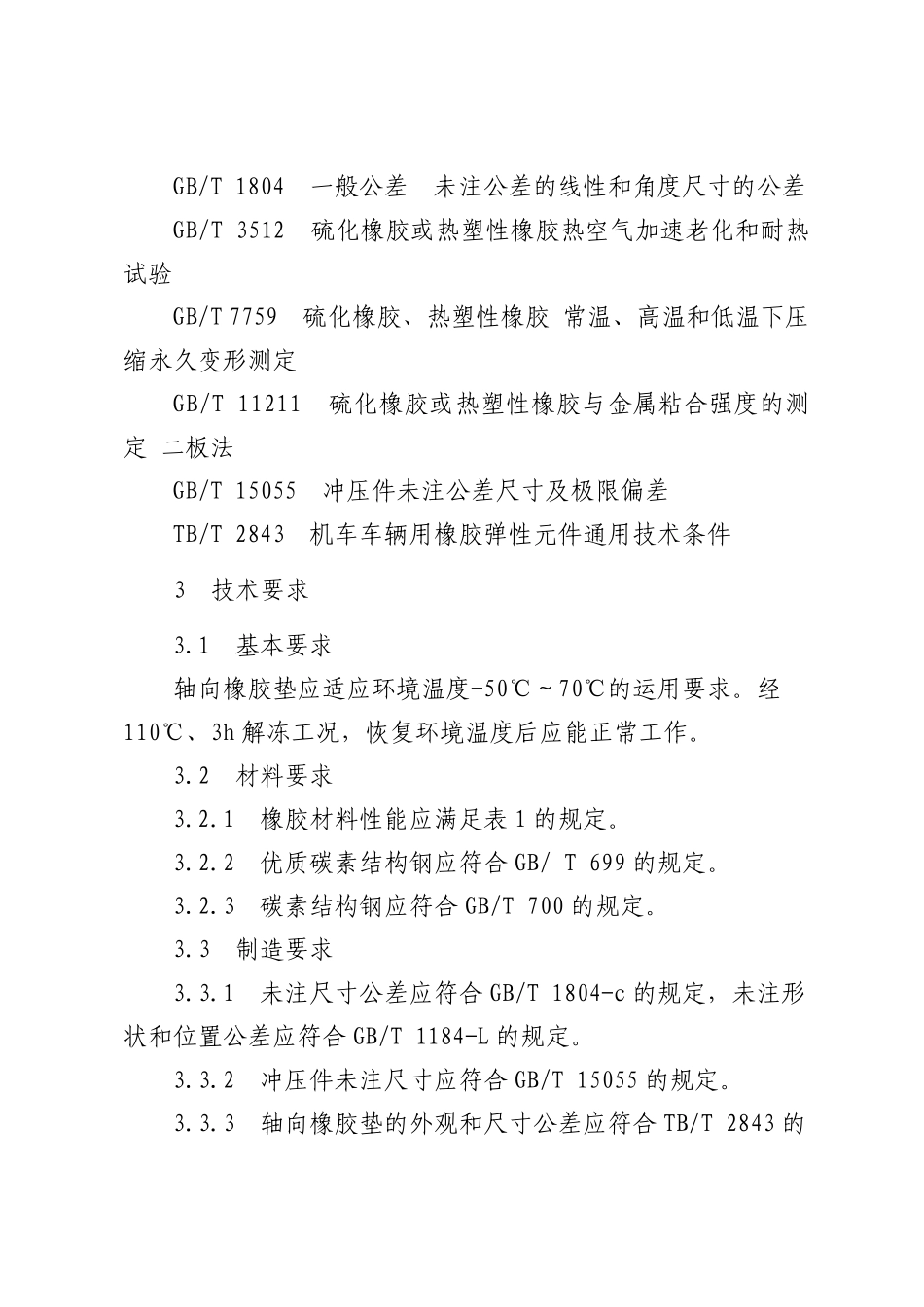

T J/CL 264-2013 轴 向 橡 胶 垫 技 术 条 件 1 范围 本技术条件规定了铁路货车下交叉支撑转向架轴向橡胶垫的技术要求、试验方法、检验规则、标志、包装、运输、贮存、寿命及质量保证等。 本技术条件适用于下交叉支撑转向架轴向橡胶垫的制造和检验。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 531.1 硫化橡胶或热塑性橡胶压入硬度试验方法 第一部分：邵氏硬度计法（邵尔硬度） GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T 1184 形状和位置公差 未注公差值 GB/T 1682 硫化橡胶低温脆性的测定 单试样法 GB/T 1804 一般公差 未注公差的线性和角度尺寸的公差 GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T 7759 硫化橡胶、热塑性橡胶 常温、高温和低温下压缩永久变形测定 GB/T 11211 硫化橡胶或热塑性橡胶与金属粘合强度的测定 二板法 GB/T 15055 冲压件未注公差尺寸及极限偏差 TB/T 2843 机车车辆用橡胶弹性元件通用技术条件 3 技术要求 3.1 基本要求 轴向橡胶垫应适应环境温度-50℃～70℃的运用要求。经110℃、3h 解冻工况，恢复环境温度后应能正常工作。 3.2 材料要求 3.2.1 橡胶材料性能应满足表 1 的规定。 3.2.2 优质碳素结构钢应符合 GB/ T 699 的规定。 3.2.3 碳素结构钢应符合 GB/T 700 的规定。 3.3 制造要求 3.3.1 未注尺寸公差应符合 GB/T 1804-c 的规定，未注形状和位置公差应符合 GB/T 1184-L 的规定。 3.3.2 冲压件未注尺寸应符合 GB/T 15055 的规定。 3.3.3 轴向橡胶垫的外观和尺寸公差应符合 TB/T 2843 的规定。 表1 序号 项 目 指 标 试验方法 1 硬度 （HA） 83±5 GB/T 531.12 断裂拉伸强度 （MPa） ≥15 GB/T 528 3 扯断伸长率 （%） ≥250 GB/T 528 4 压缩永久变形 （%） 35℃、24h、25% ≤15 GB/T 7759 70℃、24h、25% ≤20 110℃、6h、25% ≤30 5 脆性温度 (℃) ≤-60 GB/T 1682 6 金属与橡胶粘合强度 （MPa） ≥6 GB/T 112117 断裂强度变化率 （%）70℃、96h ≥-15 GB/T 3512 110℃、3h ≥-10 4 试验方法 轴向橡胶垫试验方法...
