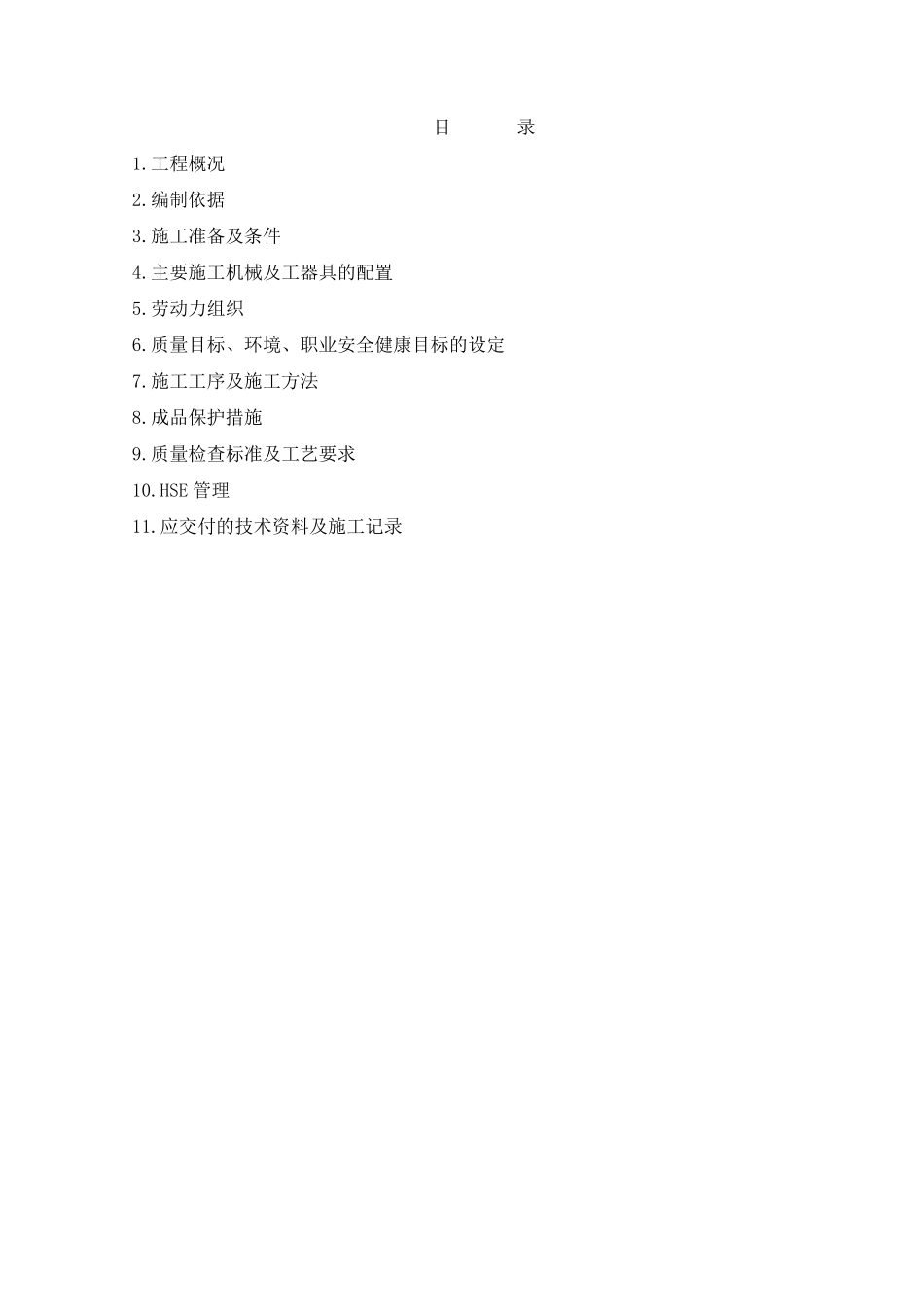

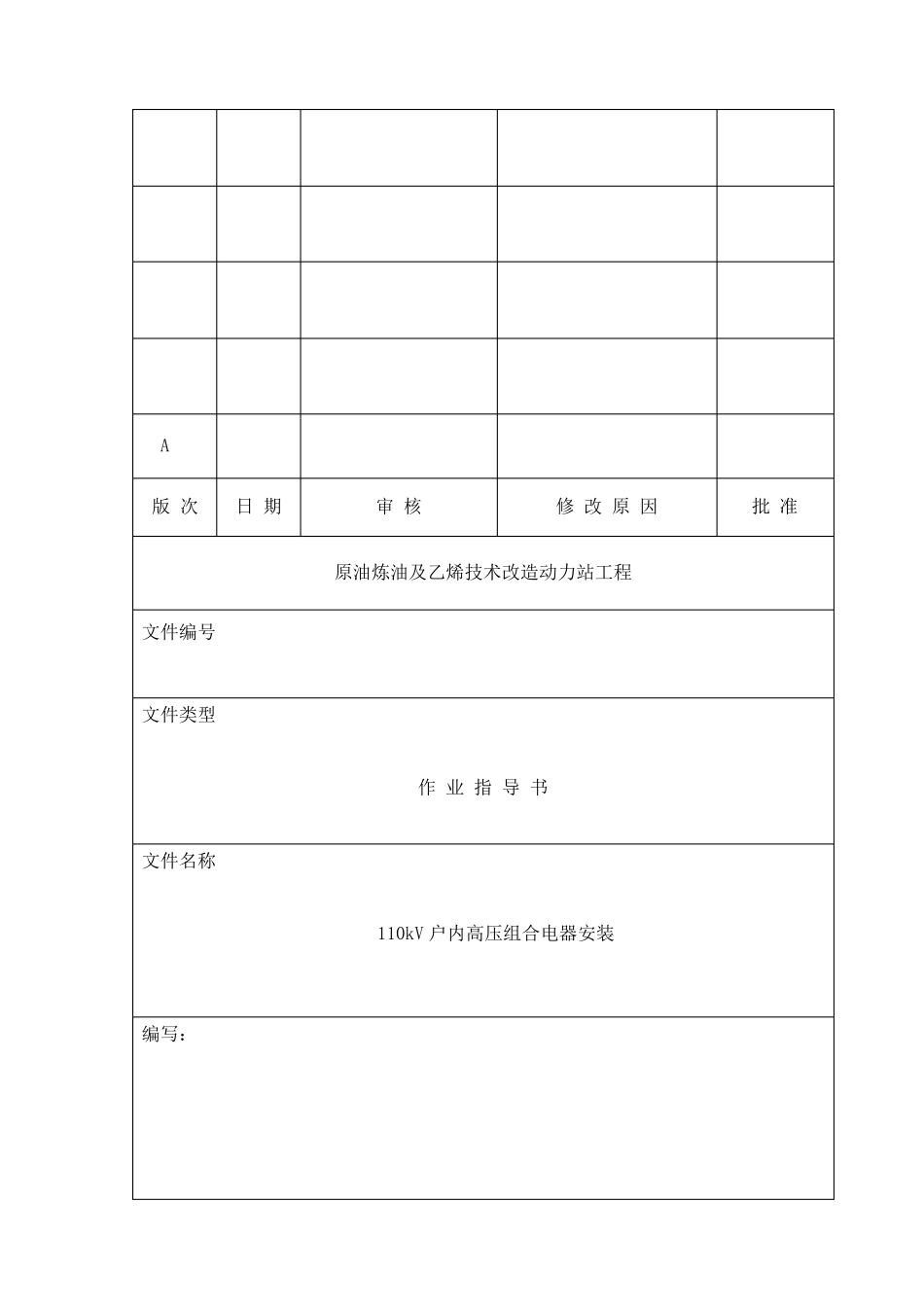

A 版 次 日 期 审 核 修 改 原 因 批 准 原油炼油及乙烯技术改造动力站工程 文件编号 文件类型 作 业 指 导 书 文件名称 110kV 户内高压组合电器安装 编写： 目 录 1.工程概况 2.编制依据 3.施工准备及条件 4.主要施工机械及工器具的配置 5.劳动力组织 6.质量目标、环境、职业安全健康目标的设定 7.施工工序及施工方法 8.成品保护措施 9.质量检查标准及工艺要求 10.HSE 管理 11.应交付的技术资料及施工记录 1. 工程概况 1.1 施工地点及名称、范围 本作业指导书适用于热电（2×135MW）机组工程220kV 屋外配电装置施工项目中的隔离开关安装调整。主要施工地点在主厂房 A 排外 220kV 屋外配电装置 1、2 号主变进线间隔、甘棠Ⅰ、Ⅱ出线间隔、母联间隔、母线设备间隔（PT 间隔）部分。 1.2 主要工程量 隔离开关 GW16A-252W 4 组 带单接地隔离开关 GW16A-252DW 8 组 带双接地隔离开关 GW17A-252ⅡDW 2 组 母线接地开关 JW6-252 4 组 槽钢 [10 10 米 钢板 δ=10，200×280 16 块 钢板 δ=10，250×400 18 块 镀锌钢管 Ф32 240 米 电动主开关操作机构 14 套 手动接地开关操作机构 16 套 1.3 工程特点 2. 编制依据 2.1 西北电力设计院 60－F4541S－D209 110kV 屋内 GIS 配电装置图。 2.3 GBJ 147-90《电气装置安装工程高压电器施工及验收规范》 2.4《火电施工质量检验及评定标准》2002 年版 2.5《电力建设安全工作规程》2002 年版 2.6《安装使用说明书》 （长沙高压开关有限公司的随机资料） 2.7《电气专业施工组织设计》 3. 施工准备及条件 3.1 材料及设备准备 3.1.1 GIS 运抵施工现场后，组织有关人员进行验收检查，包装应无破损。 3.1.2 所有元件、附件、备件及专用工器具应齐全，无损伤变形及锈 蚀 。 3.1.3 瓷 件及绝 缘 件应无裂 纹 及破损。 3.1.4 出厂证 件及技 术 资料应齐全。 3.1.5 设备验收完 后，暂 不 安装的应进行妥 善 保 管，GIS 应按 原 包装于平 稳 、无积 水 、无腐蚀性气体的场地，在室外加蓬布遮盖，并采取防雨、防火、防潮的措施。 3.1.6 GIS 的附件、备件、专用工器具及设备、专用材料应置于干燥的室内。 3.1.7 瓷件应安放稳妥，不得倾倒、碰撞。 3.2 施工现场条件准备 3.2.1 安装人员要核对土建基础各部位标高尺寸，基础及预埋槽钢的水平误差不应超过±5mm，...
