16x16的点阵LED显示屏课程设计报告VIP免费

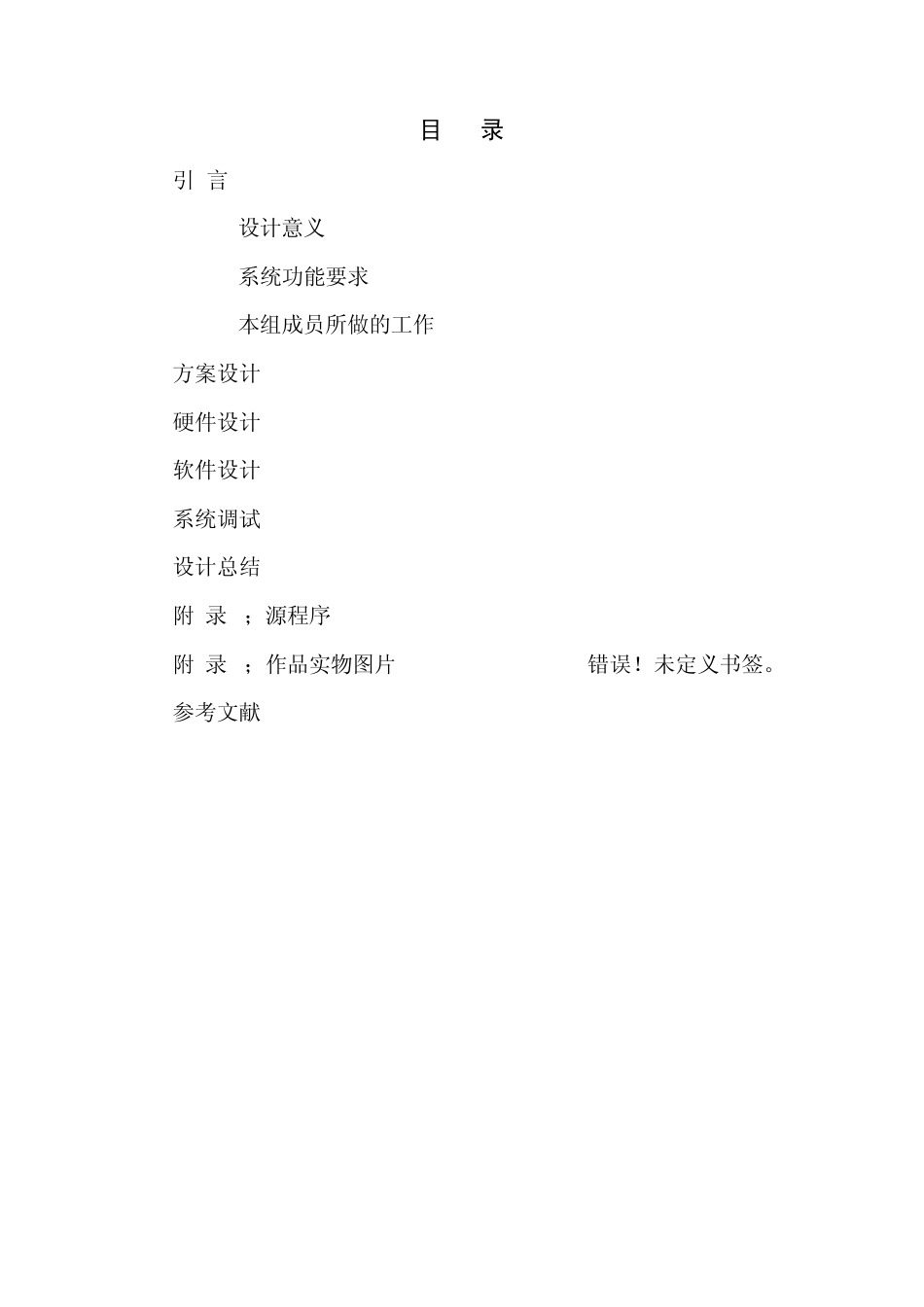

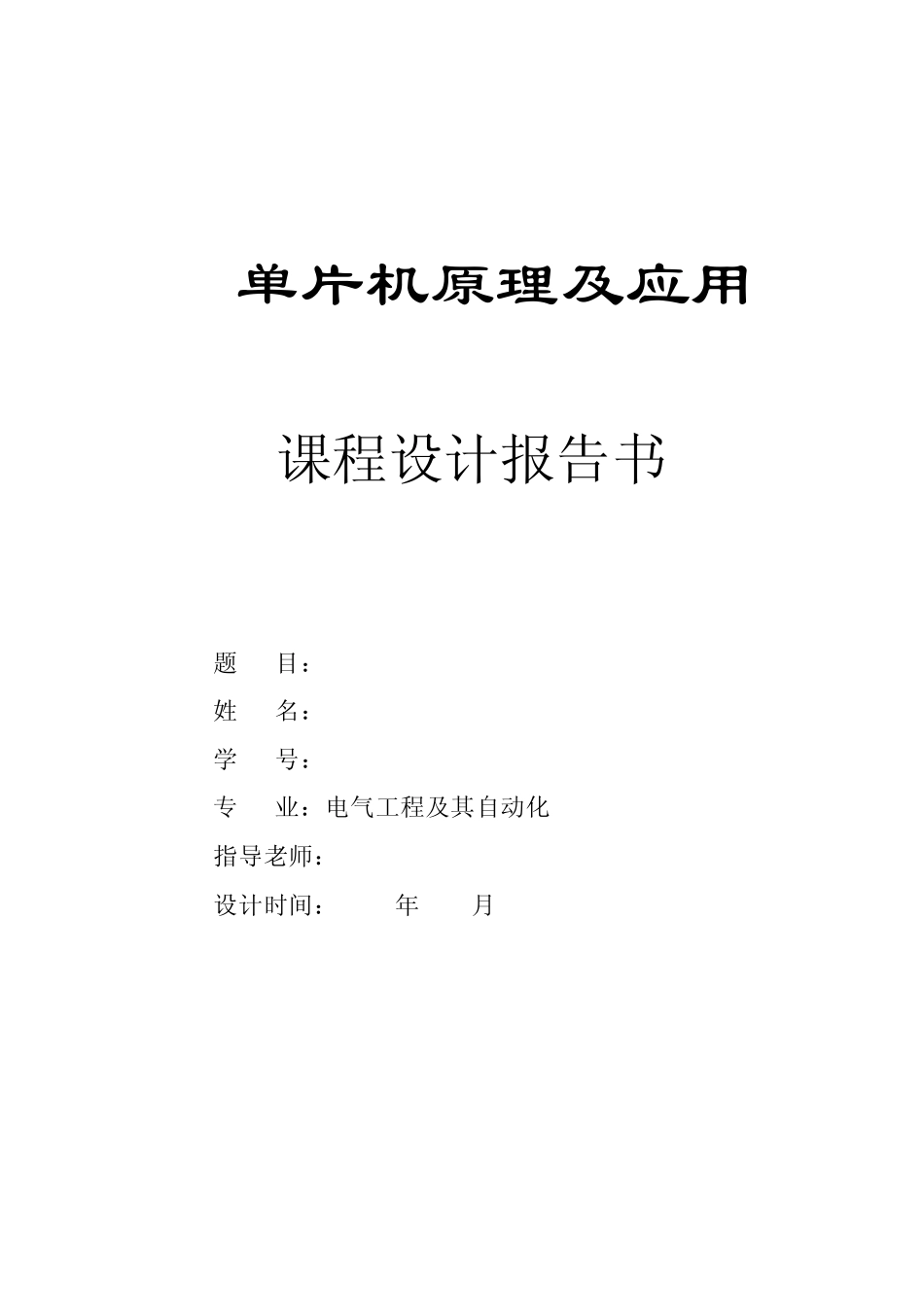

题 目： 姓 名： 学 号： 专 业：电气工程及其自动化 指导老师： 设计时间：2010年 6 月 单片机原理及应用 课程设计报告书 目 录 1. 引 言 .............................................. 1 1.1. 设计意义 ...................................... 1 1.2. 系统功能要求 .................................. 1 1.3. 本组成员所做的工作 ............................ 1 2. 方案设计 ........................................... 2 3. 硬件设计 ........................................... 3 4. 软件设计 ........................................... 6 5. 系统调试 ........................................... 8 6. 设计总结 ........................................... 9 7. 附 录A；源程序 ..................................... 9 8. 附 录B；作品实物图片 ................ 错误！未定义书签。 9. 参考文献 .......................................... 16 16×16 点阵 LED 室内电子显示屏的设计 单片机原理及应用课程设计 1 16×16点阵 LED室内电子显示屏的设计 摘要：LED显示屏作为一种新型的显示器件，是由多个发光二极管按矩阵形式排列封装而成，通常用来显示时间、图文等信息。本设计是基于 ATS52单片机的16x16显示屏，其中包含了硬件、软件、调试等方案的设计。此外、该设计只需简单的级联就能实现显示屏的拓展，但级联时要注意不要超过驱动负载范围。 关键词：Ats52；LED；单片机 1 引 言 1 .1 . 设计意义 LED显示屏是一种通过控制半导体发光二极管的显示方式，用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。图文显示屏可与计算机同步显示汉字、英文文本和图形；视频显示屏采用微型计算机进行控制，图文、图像并茂，以实时、同步、清晰的信息传播方式播放各种信息，还可显示二维、三维动画、录像、电视、VCD节目以及现场实况。LED显示屏显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。 它的优点：亮度高、工作电压低、功耗小、微型化、易与集成电路匹配、驱动简单、寿命长、耐冲击、性能稳定。 1 .2 . 系统功能要求 设计一个能显示 16X16点阵图文 LED显示屏，要求能显示图文...
