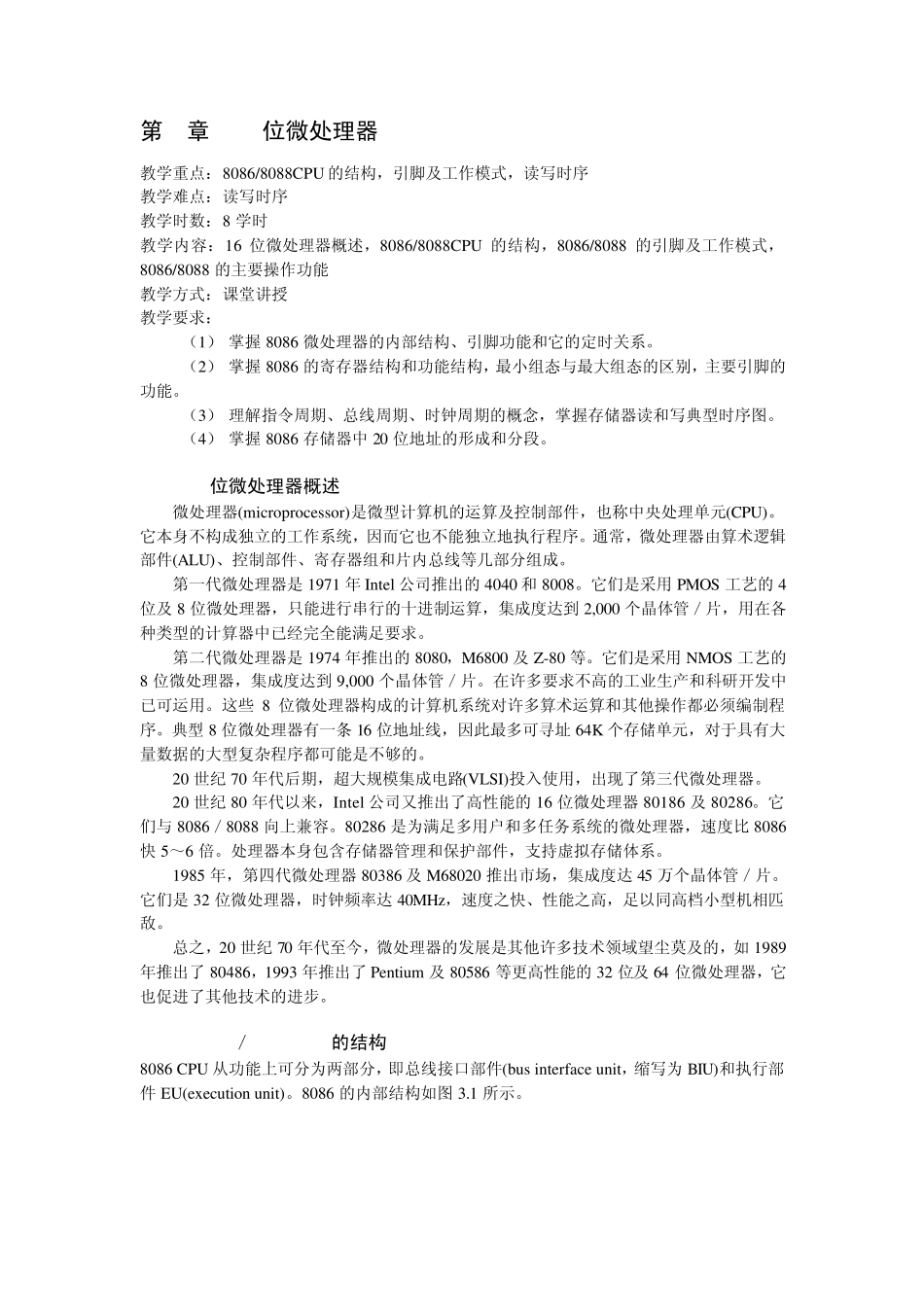

16位微处理器_第1页
1/18

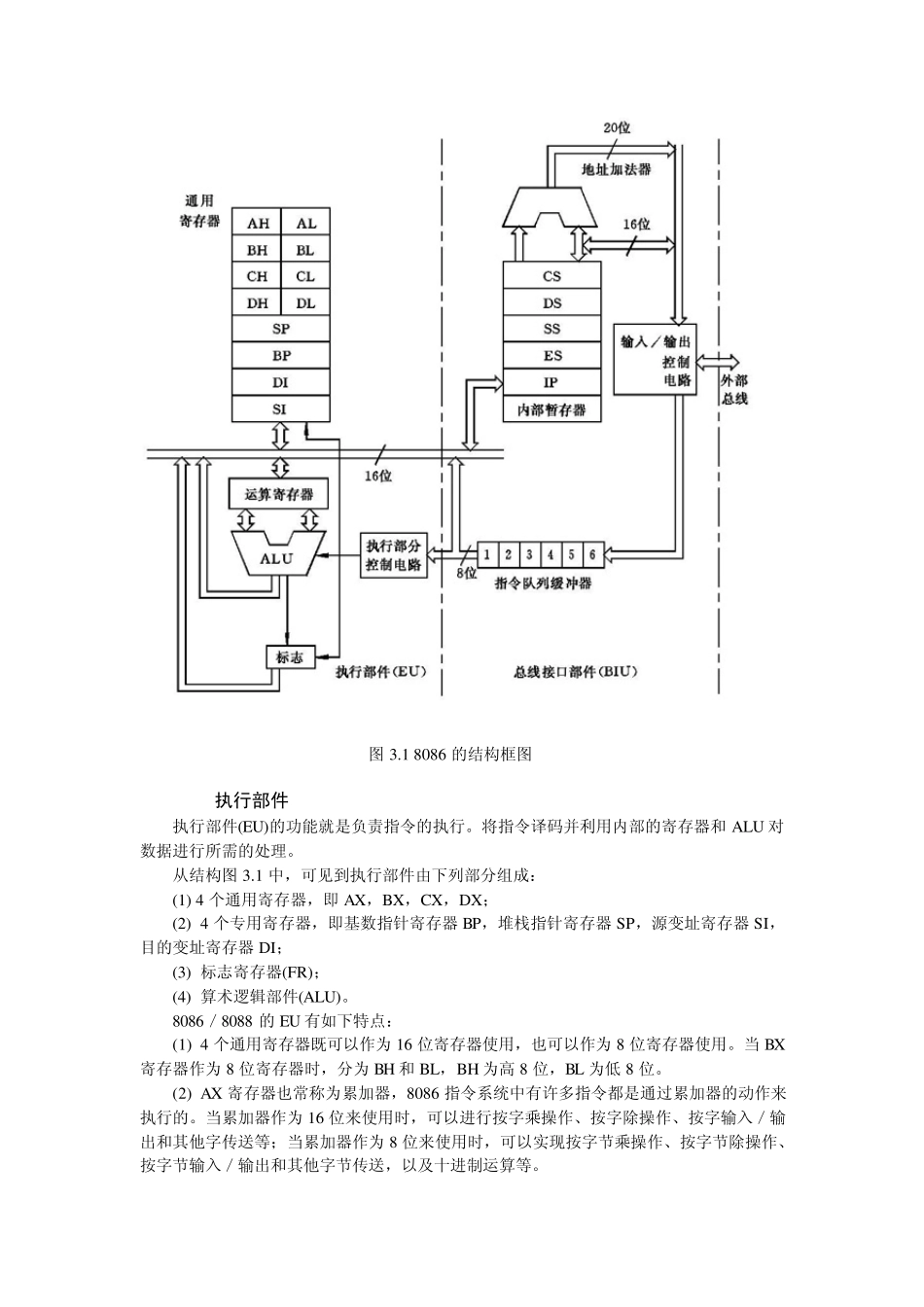

16位微处理器_第2页
2/18

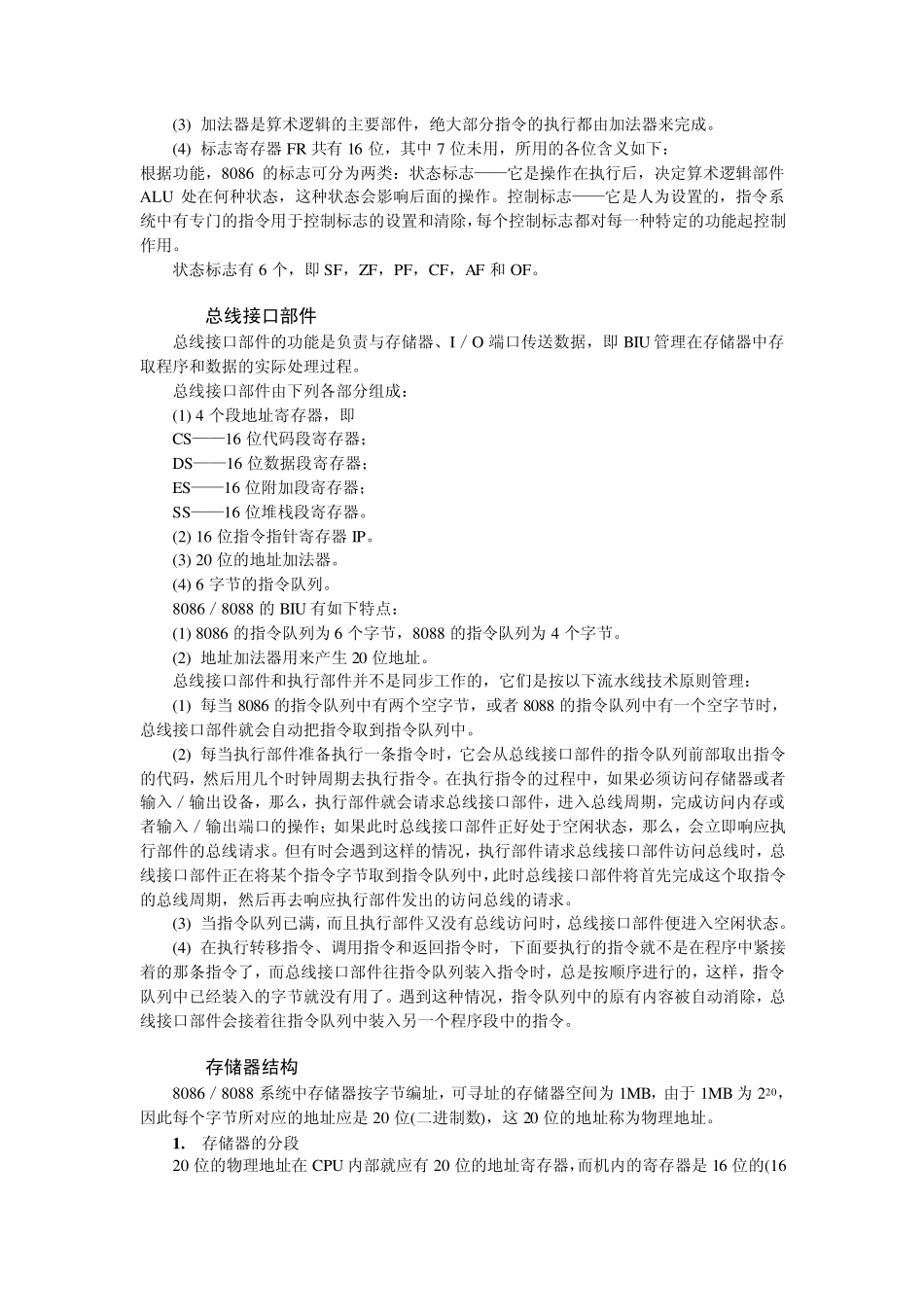

16位微处理器_第3页
3/18
第3章 16位微处理器 教学重点:8086/8088CPU 的结构,引脚及工作模式,读写时序 教学难点:读写时序 教学时数:8 学时 教学内容:16 位微处理器概述,8086/8088CPU 的结构,8086/8088 的引脚及工作模式,8086/8088 的主要操作功能 教学方式:课堂讲授 教学要求: (1) 掌握8086 微处理器的内部结构、引脚功能和它的定时关系。 (2) 掌握8086 的寄存器结构和功能结构,最小组态与最大组态的区别,主要引脚的功能。 (3) 理解指令周期、总线周期、时钟周期的概念,掌握存储器读和写典型时序图。 (4) 掌握8086 存储器中 20 位地址的形成和分段。 3.1 16位微处理器概述 微处理器(microprocessor)是微型计算机的运算及控制部件,也称中央处理单元(CPU)。它本身不构成独立的工作系统,因而它也不能独立地执行程序。通常,微处理器由算术逻辑部件(ALU)、控制部件、寄存器组和片内总线等几部分组成。 第一代微处理器是 1971 年 Intel 公司推出的4040 和 8008。它们是采用 PMOS 工艺的4位及8 位微处理器,只能进行串行的十进制运算,集成度达到 2,000 个晶体管/片,用在各种类型的计算器中已经完全能满足要求。 第二代微处理器是 1974 年推出的8080,M6800 及Z-80 等。它们是采用 NMOS 工艺的8 位微处理器,集成度达到 9,000 个晶体管/片。在许多要求不高的工业生产和科研开发中已可运用。这些 8 位微处理器构成的计算机系统对许多算术运算和其他操作都必须编制程序。典型 8 位微处理器有一条 16 位地址线,因此最多可寻址 64K 个存储单元,对于具有大量数据的大型复杂程序都可能是不够的。 20 世纪 70 年代后期,超大规模集成电路(VLSI)投入使用,出现了第三代微处理器。 20 世纪 80 年代以来,Intel 公司又推出了高性能的16 位微处理器80186 及80286。它们与 8086/8088 向上兼容。80286 是为满足多用户和多任务系统的微处理器,速度比 8086快 5~6 倍。处理器本身包含存储器管理和保护部件,支持虚拟存储体系。 1985 年,第四代微处理器80386 及M68020 推出市场,集成度达 45 万个晶体管/片。它们是 32 位微处理器,时钟频率达 40MHz,速度之快、性能之高,足以同高档小型机相匹敌。 总之,20 世纪 70 年代至今,微处理器的发展是其他许多技术领域望尘莫及的,如 1989年推出了 80486,1993 年推出了 Pentium 及80586 等更高性能的32 位及64 ...
