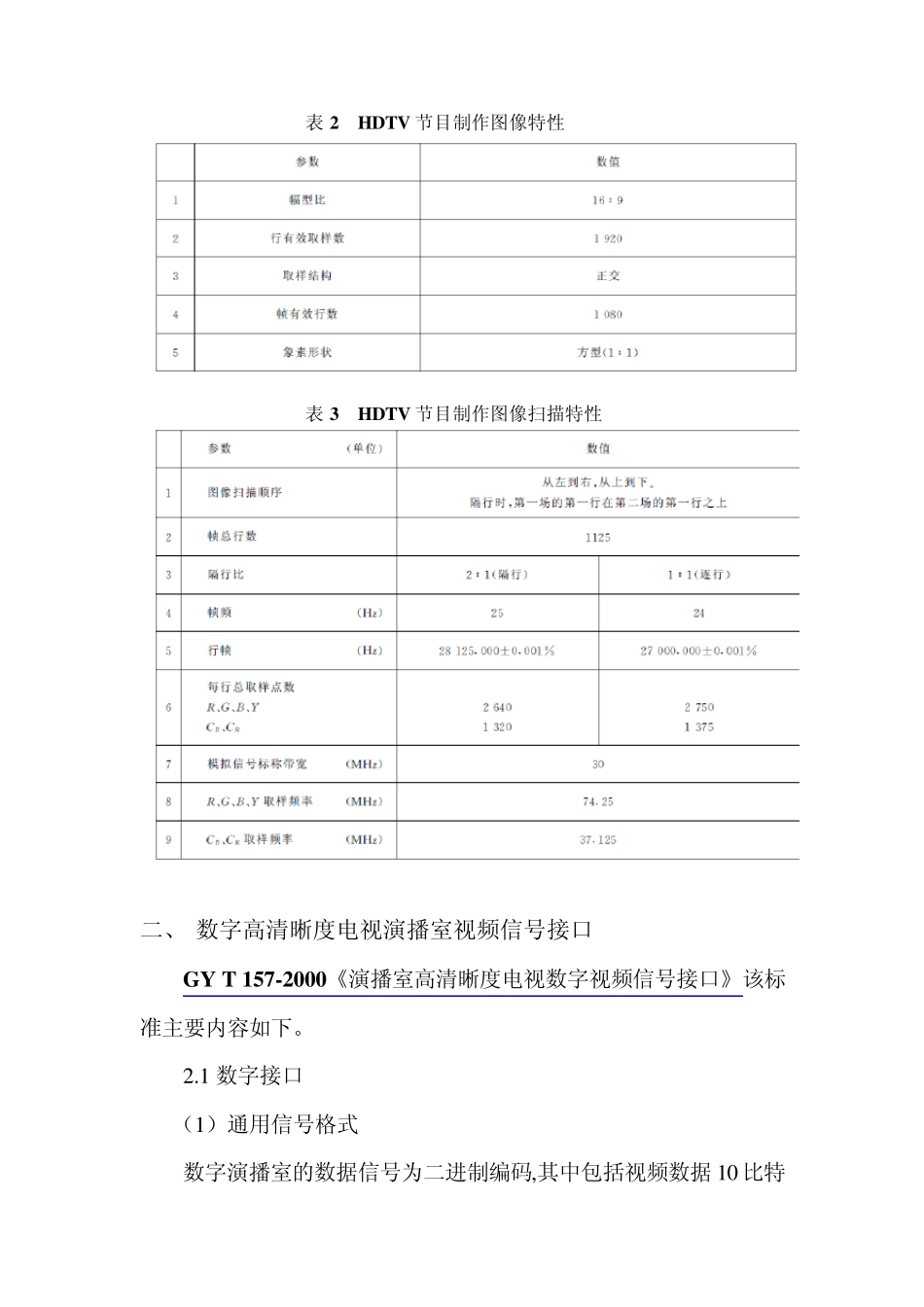

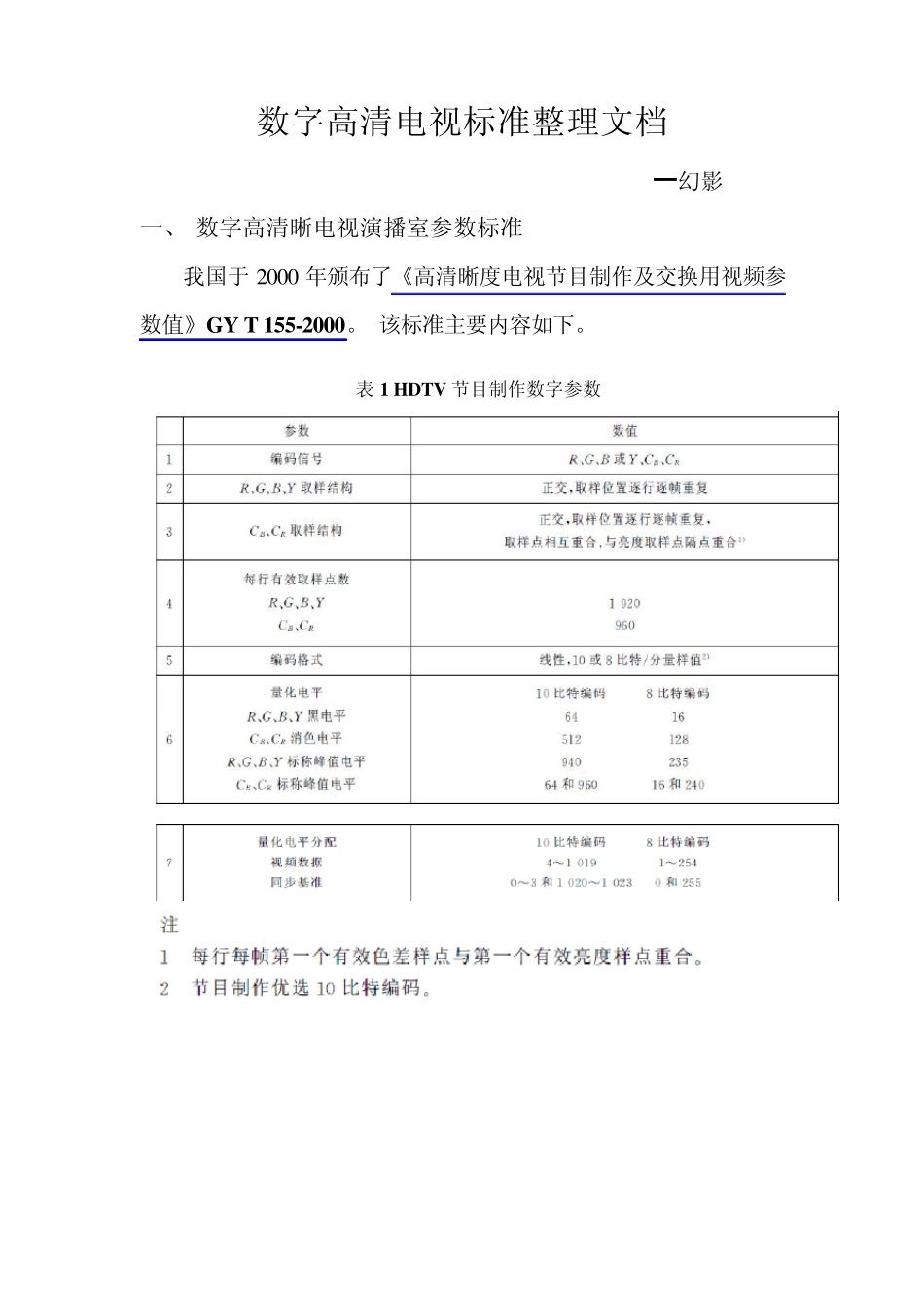

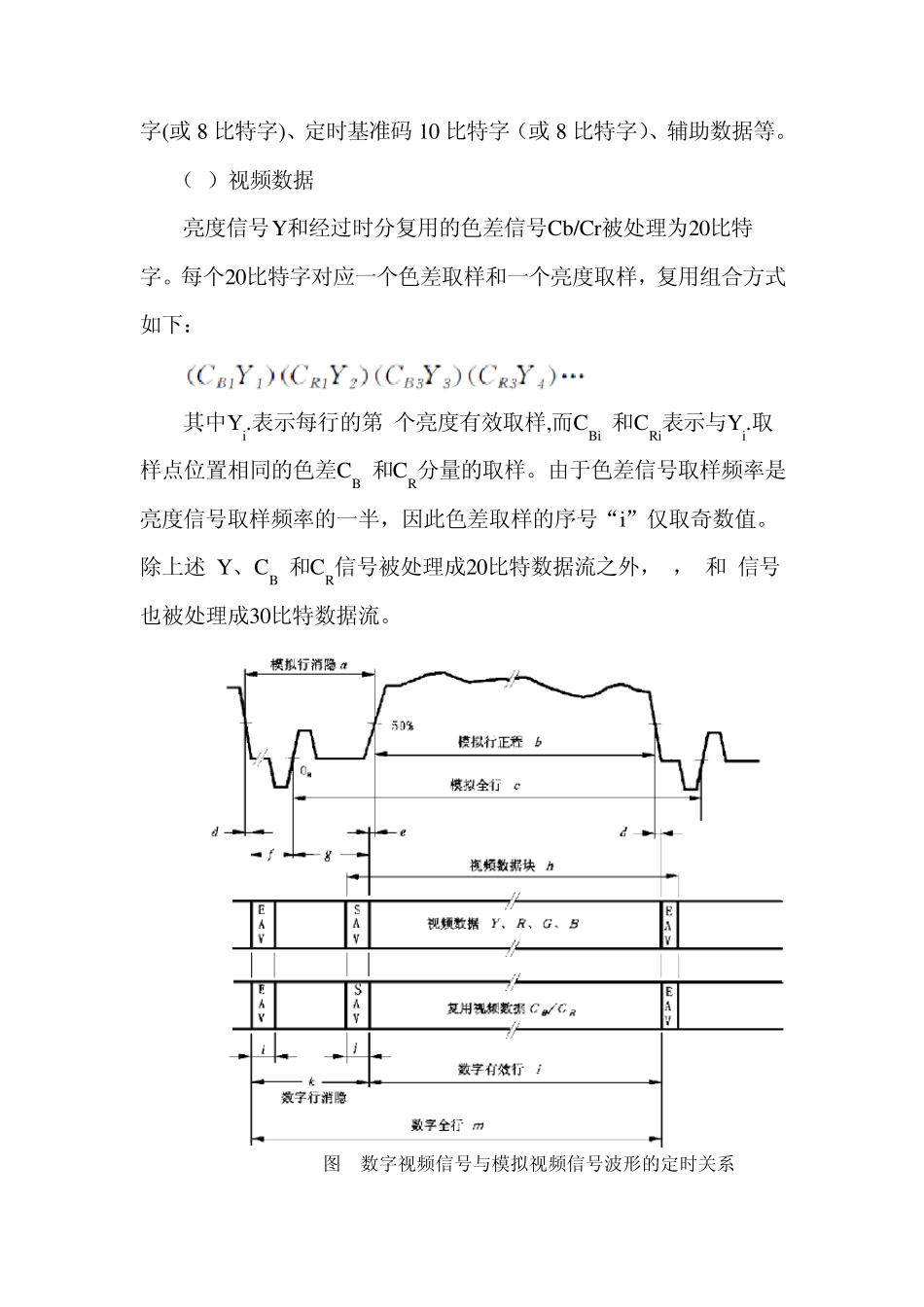

数字高清电视标准整理文档 ━幻影 一、 数字高清晰电视演播室参数标准 我国于 2 0 0 0 年颁布了《高清晰度电视节目制作及交换用视频参数值》GY T 155-2000。 该标准主要内容如下。 表 1 HDTV 节目制作数字参数 表2 HDTV 节目制作图像特性 表3 HDTV 节目制作图像扫描特性 二、 数字高清晰度电视演播室视频信号接口 GY T 157-2000《演播室高清晰度电视数字视频信号接口》该标准主要内容如下。 2 .1 数字接口 （1 ）通用信号格式 数字演播室的数据信号为二进制编码,其中包括视频数据 1 0 比特 字(或8 比特字)、定时基准码10 比特字（或8 比特字）、辅助数据等。 （2）视频数据 亮度信号Y和经过时分复用的色差信号Cb/Cr被处理为20比特字。每个20比特字对应一个色差取样和一个亮度取样，复用组合方式如下： 其中Yi.表示每行的第i个亮度有效取样,而CBi 和CRi表示与Yi.取样点位置相同的色差CB 和CR分量的取样。由于色差信号取样频率是亮度信号取样频率的一半，因此色差取样的序号“i”仅取奇数值。除上述 Y、CB 和CR信号被处理成20比特数据流之外，R，G和B信号也被处理成30比特数据流。 图1 数字视频信号与模拟视频信号波形的定时关系 （3）数字视频信号与模拟视频信号波形的定时关系 ① 行定时关系 一个数字行占m 个时钟周期,数字行开始于相应行的模拟同步信号的基准点(OH)前f个时钟周期处。数字有效行结束于相应行的模拟同步信号的基准点(OH)后的g个时钟周期处。行期间的详细定时关系见图1和表4。 表4 行周期定时规范 ② 场定时关系 数字场的起点由数字行的起点位置确定，场期间的详细定时关系如图2和表5。 表5 隔行扫描系统场周期定时规范 图2 隔行扫描系统场定时关系 ③视频定时基准码（SAV和EAV） 有两种定时基准码，一种在每个视频数据块的开始（有效视频起始SAV），另一种在每个视频数据块的终止（有效视频结束EAV）。这些码与视频数据相邻，在帧/场消隐期间内仍然存在，如图2所示。 每个定时基准码由四个字组成，字的比特分配见表3。前三个字是一个固定前缀，第四个字载有定义场识别（F）、帧/场消隐期（V）和行消隐期（H）的信息。在8比特系统，只使用其中序号为2到9的8个比特。 F和V比特的状态随数字行起点处的EAV同步地改变。 表6 视频定时基准码的比特分配 其中：第四个字中的P0 、P1 、P2 、P3是保护比特，Pi的状态取决于F、V、H的状态，见表7。 表7 SAV和EAV的...
