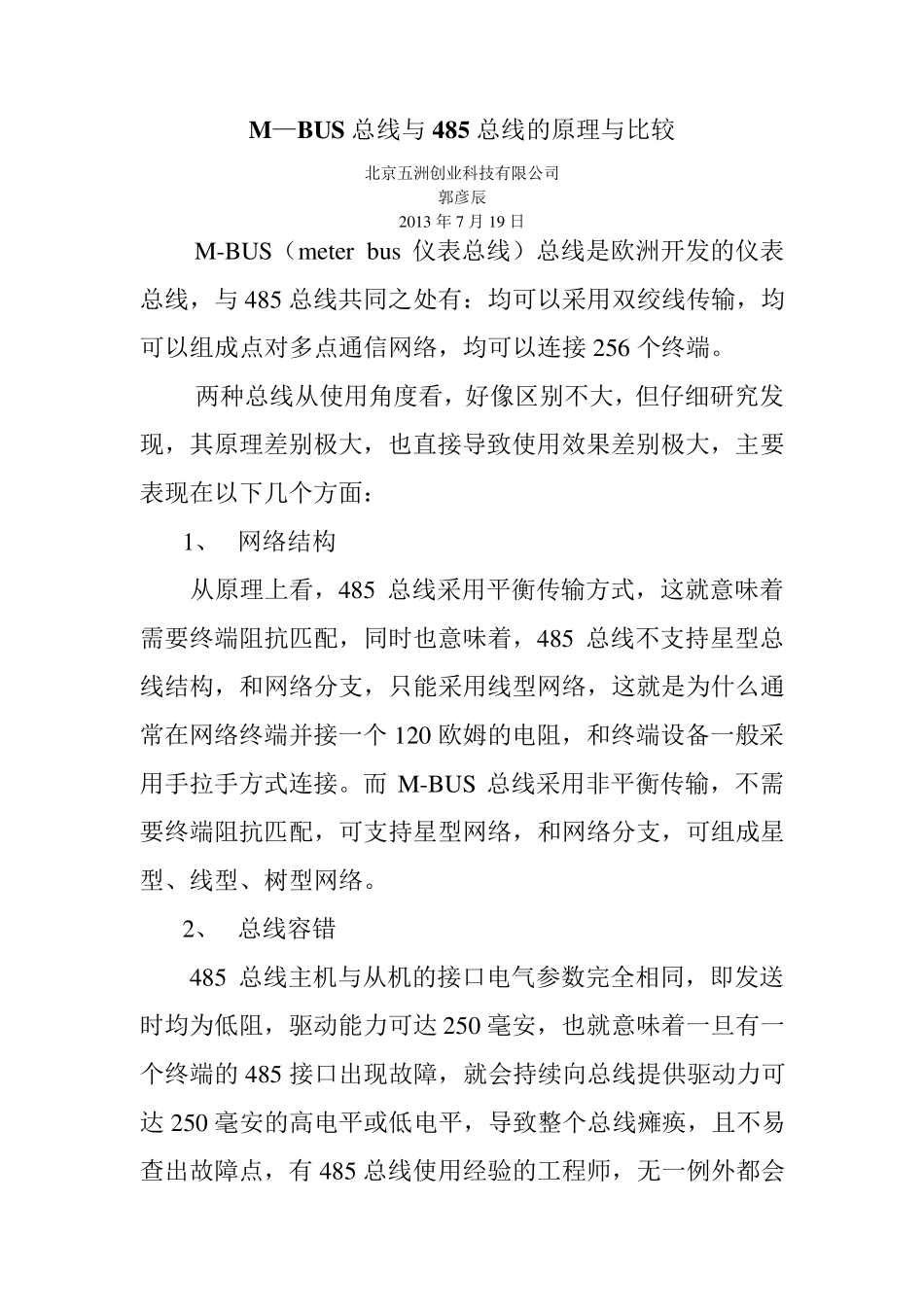

M—BU S 总线与 485 总线的原理与比较 北京五洲创业科技有限公司 郭彦辰 2013 年 7 月 19 日 M-BUS（meter bu s 仪表总线）总线是欧洲开发的仪表总线，与 485 总线共同之处有：均可以采用双绞线传输，均可以组成点对多点通信网络，均可以连接 256 个终端。 两种总线从使用角度看，好像区别不大，但仔细研究发现，其原理差别极大，也直接导致使用效果差别极大，主要表现在以下几个方面： 1、 网络结构 从原理上看，485 总线采用平衡传输方式，这就意味着需要终端阻抗匹配，同时也意味着，485 总线不支持星型总线结构，和网络分支，只能采用线型网络，这就是为什么通常在网络终端并接一个 120 欧姆的电阻，和终端设备一般采用手拉手方式连接。而 M-BUS 总线采用非平衡传输，不需要终端阻抗匹配，可支持星型网络，和网络分支，可组成星型、线型、树型网络。 2、 总线容错 485 总线主机与从机的接口电气参数完全相同，即发送时均为低阻，驱动能力可达 250 毫安，也就意味着一旦有一个终端的 485 接口出现故障，就会持续向总线提供驱动力可达 250 毫安的高电平或低电平，导致整个总线瘫痪，且不易查出故障点，有 485 总线使用经验的工程师，无一例外都会 遇到此种问题，一般可采用在每个终端的AB 线上串接限流电阻的方式，来提高485 接口的安全性，但要牺牲一条总线上可连接的终端数量，且并不能解决一个终端接口出现故障导致总线瘫痪的个问题，可以说这个问题无解。而M-BUS总线的主机接口与从机接口截然不同，M-BUS 主机发送“0”“1”信号，是通过发送不同的电平来区分发送的是“0”还是“1”，而主机接收则是以判别总线电流方式判别接收到的是“0”还是“1”，但总线电流等于总线空闲时的电流时，认为收到一个“1”，当发现总线电流比总线空闲时的电流大15 毫安时，则认为收到一个“0”，主机在空闲时，发送一个高电平（DC24V~DC36V，一般不低于 18V）驱动能力从500毫安~数安培由主机生产厂家自己设定，当主机发送低电平时，发送一个比空闲时电平低 8V 的电平，驱动能力可达 500毫安~数安培。而从机在空闲时，从总线上吸收 1.5~2 毫安的电流，当收到一个比总线空闲电平低 8V 的电平时，就认为接收到一个“0”信号，当总线电平等于空闲电平时认为收到一个“1”信号。当从机发送“1”时只从总线吸收 1.5~2毫安的电流，当从机发送“0”信号时，则从总线上吸收 20毫安的电流。当一个终端的接口...
